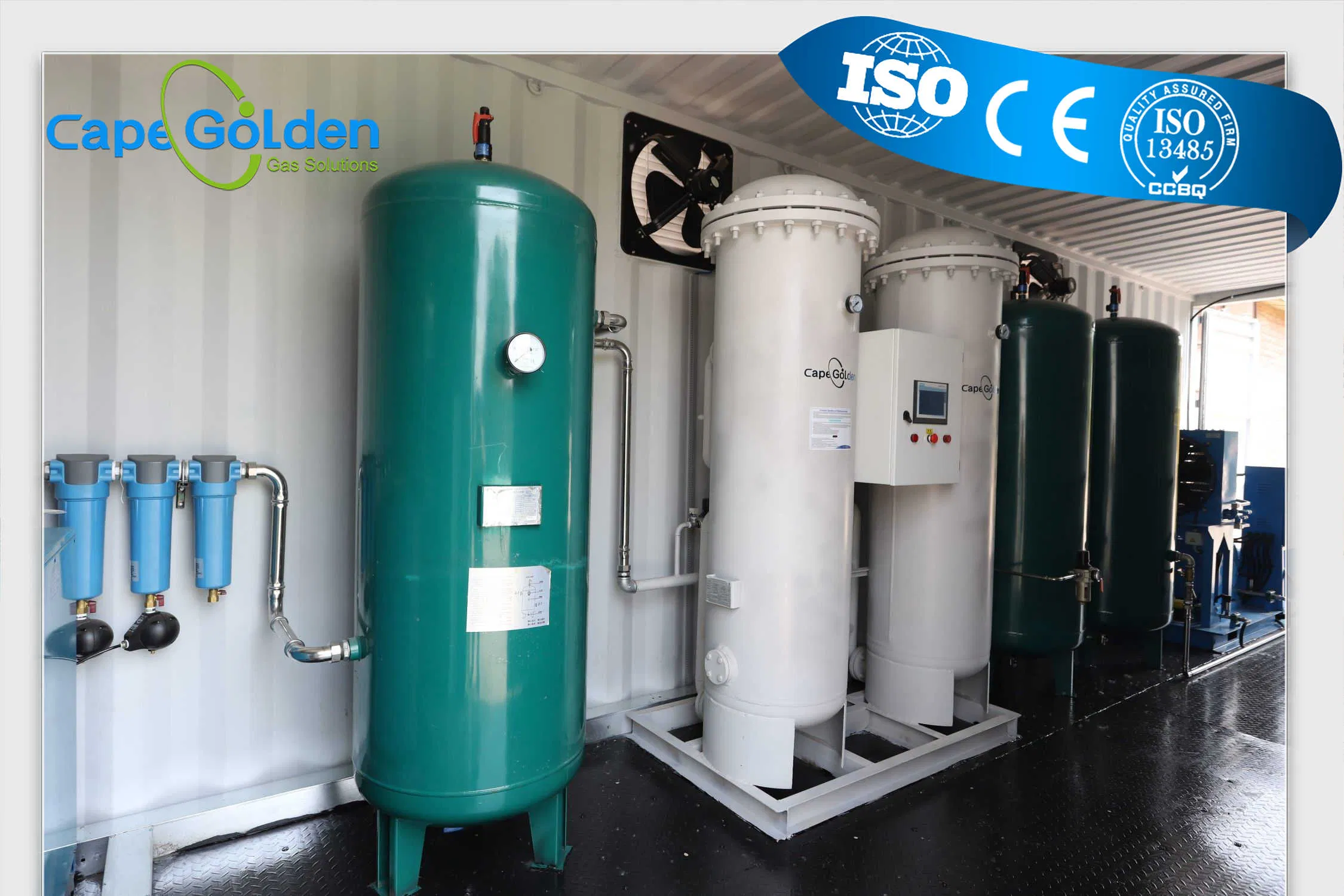

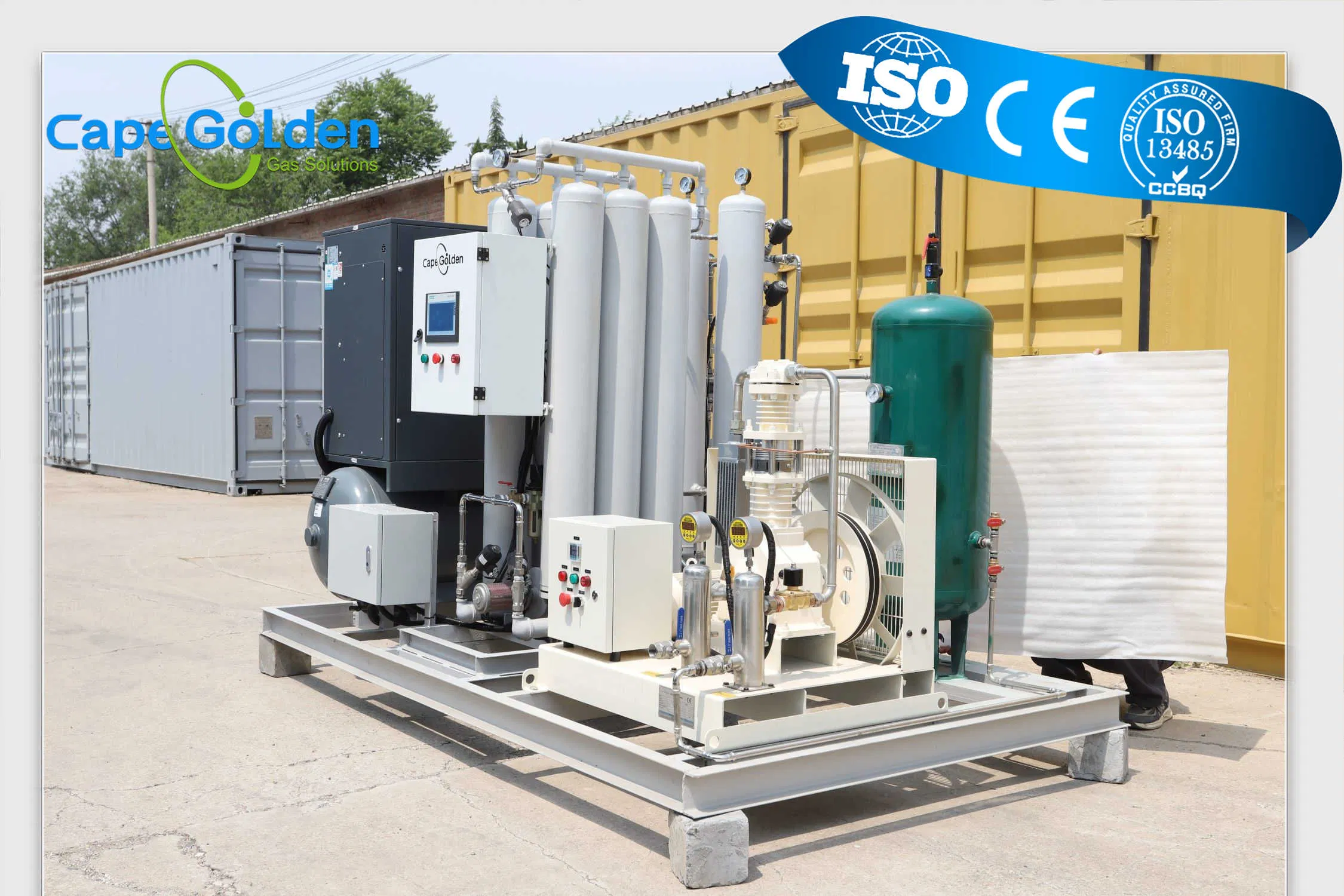

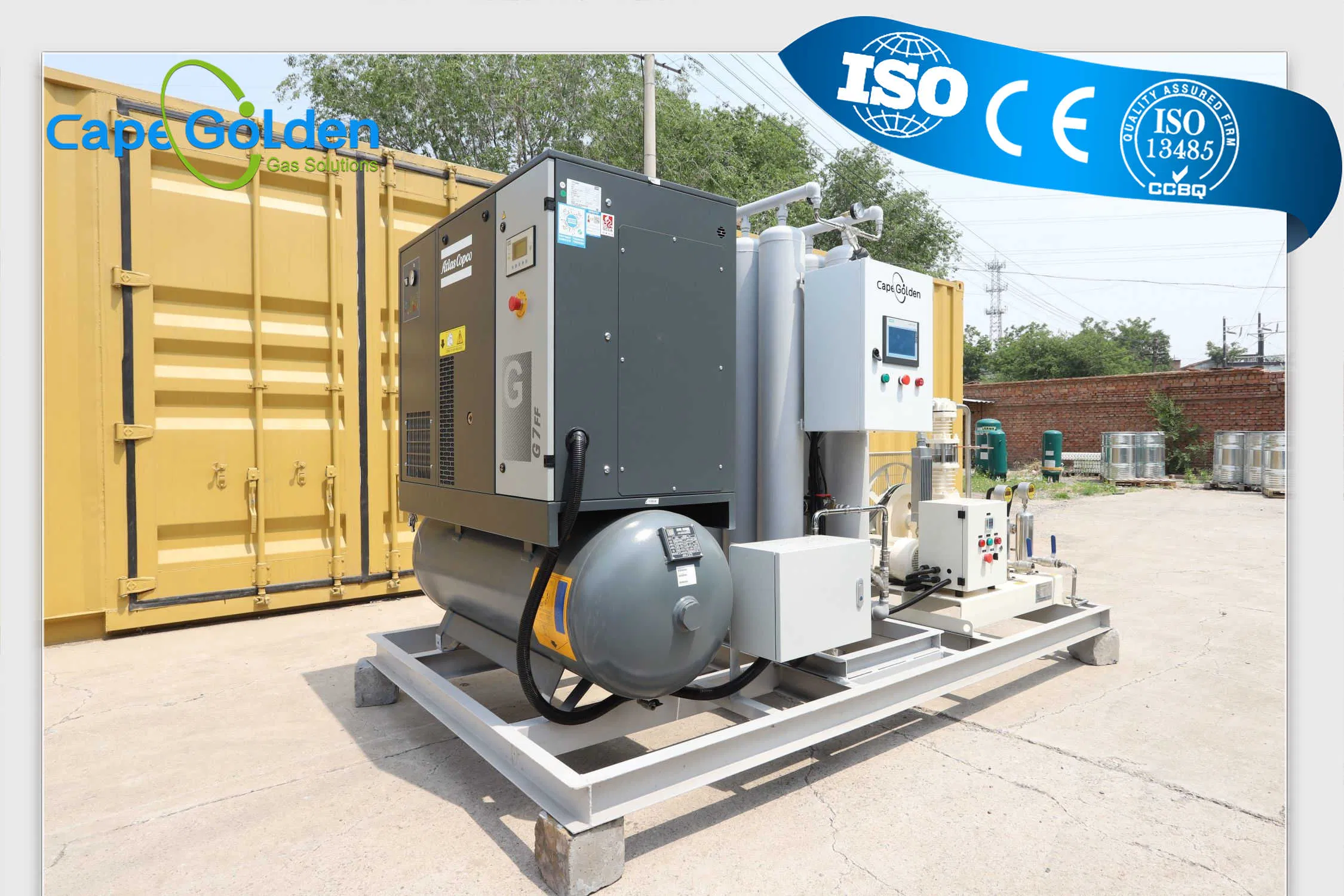

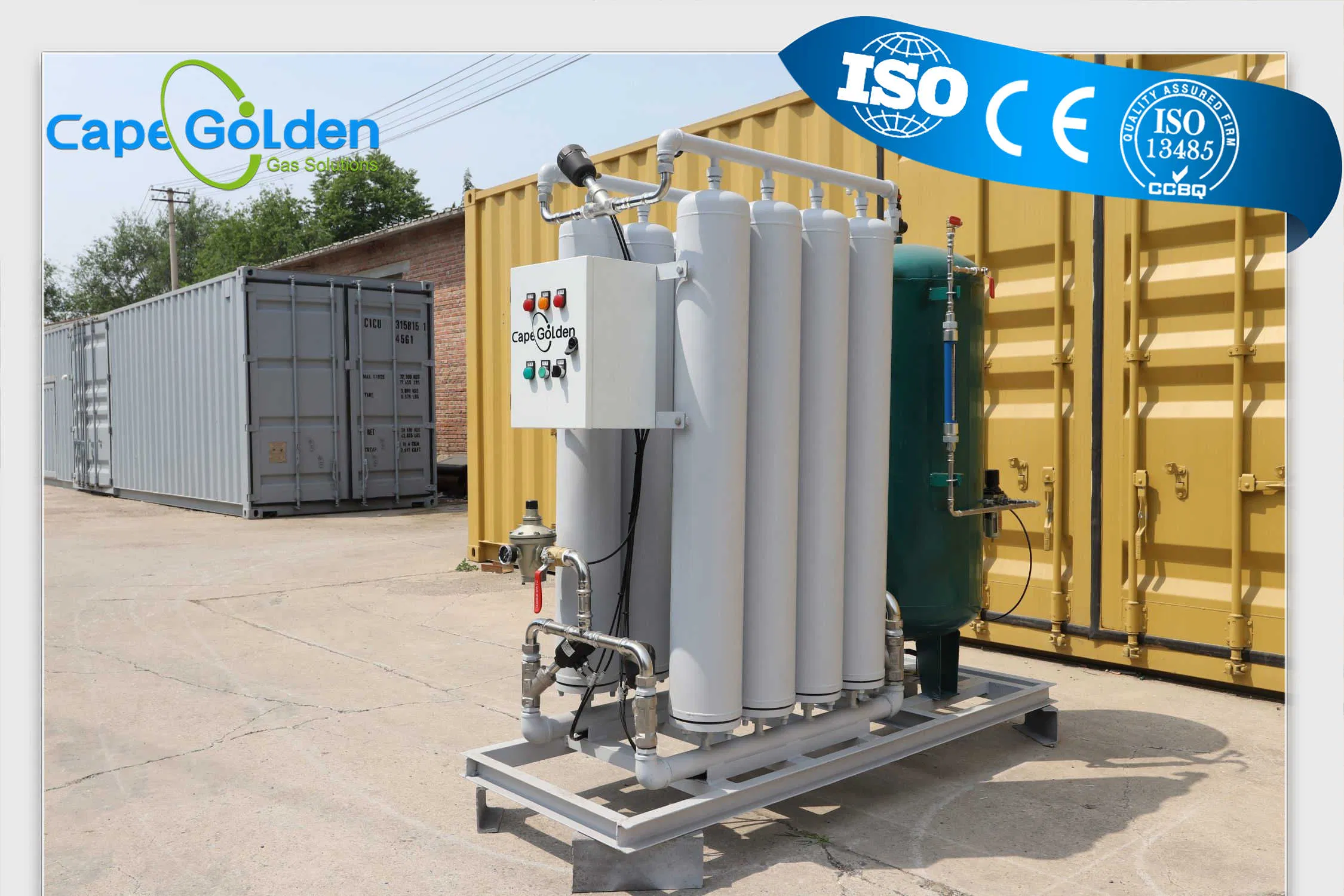

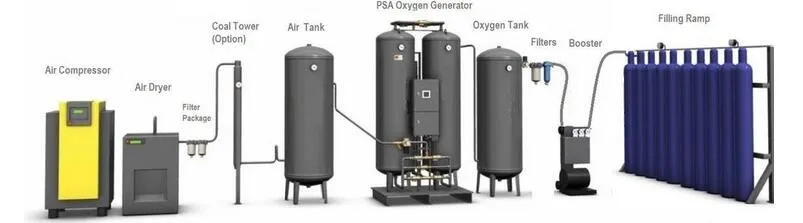

ينتج نظام توليد الأكسجين CAOG-20 أكسجين 20 نانمتر مكعب/ساعة بدرجة نقاء أعلى من 95%. يتضمن النظام ضاغط هواء برغي، ومجفف هواء مبرّد، وفلاتر، وخزان احتياطي لهواء مولد الأكسجين، وخزان احتياطي للأكسجين، ومرفع للأكسجين. يتم تنقية الهواء المضغوط من خلال مجفف الهواء والمرشحات إلى مستوى معين ليعمل المولد الرئيسي معه. تم دمج حاجز الهواء لتوفير إمداد سلس للهواء المضغوط، وبالتالي لتقليل تقلب الطلب على العمل لضاغط الهواء. ينتج المولد الأكسجين مع تقنية PSA (امتزاز تأرجح الضغط)، وهي طريقة توليد الأكسجين أثبتت كفاءتها في الوقت الحالي. يتم تسليم الأكسجين من النقاء المطلوب عند 95% إلى خزان الأكسجين الاحتياطي لتوفير إمداد سلس لغاز المنتج. يتم الحفاظ على الأكسجين في الخزان الاحتياطي عند ضغط 7 بار. وهو قابل للضبط ليلبي احتياجاتك مع التيار من خلال صمام منظم الضغط. يعد مخططًا عامًا لهذه العملية.
| مولد الأكسجين | ||
|---|---|---|
| العنصر | المواصفات | ملاحظة |
| الطراز | CAOG-20 | - |
| سعة الأكسجين | 20 م3/الساعة | الحالة العادية/القياسية |
| نقاء الأكسجين | >=95% | - |
| ضغط العمل | 0.5~0.6 ميجبا | - |
| ضغط المنفذ | 0.40-0.45 ميجابا | قابل للضبط |
| استهلاك الطاقة | 0.1 كيلو واط | 220 فولت، 50 هرتز أحادي الطور |
| نقطة الندى للمخرج | ≤-45ºC | - |
| حجم الجسيمات | ≤1 ميكرومتر | - |
| محتوى CO2 | ≤0.01% | - |
| محتوى أمر التغيير | ≤0.01% | - |

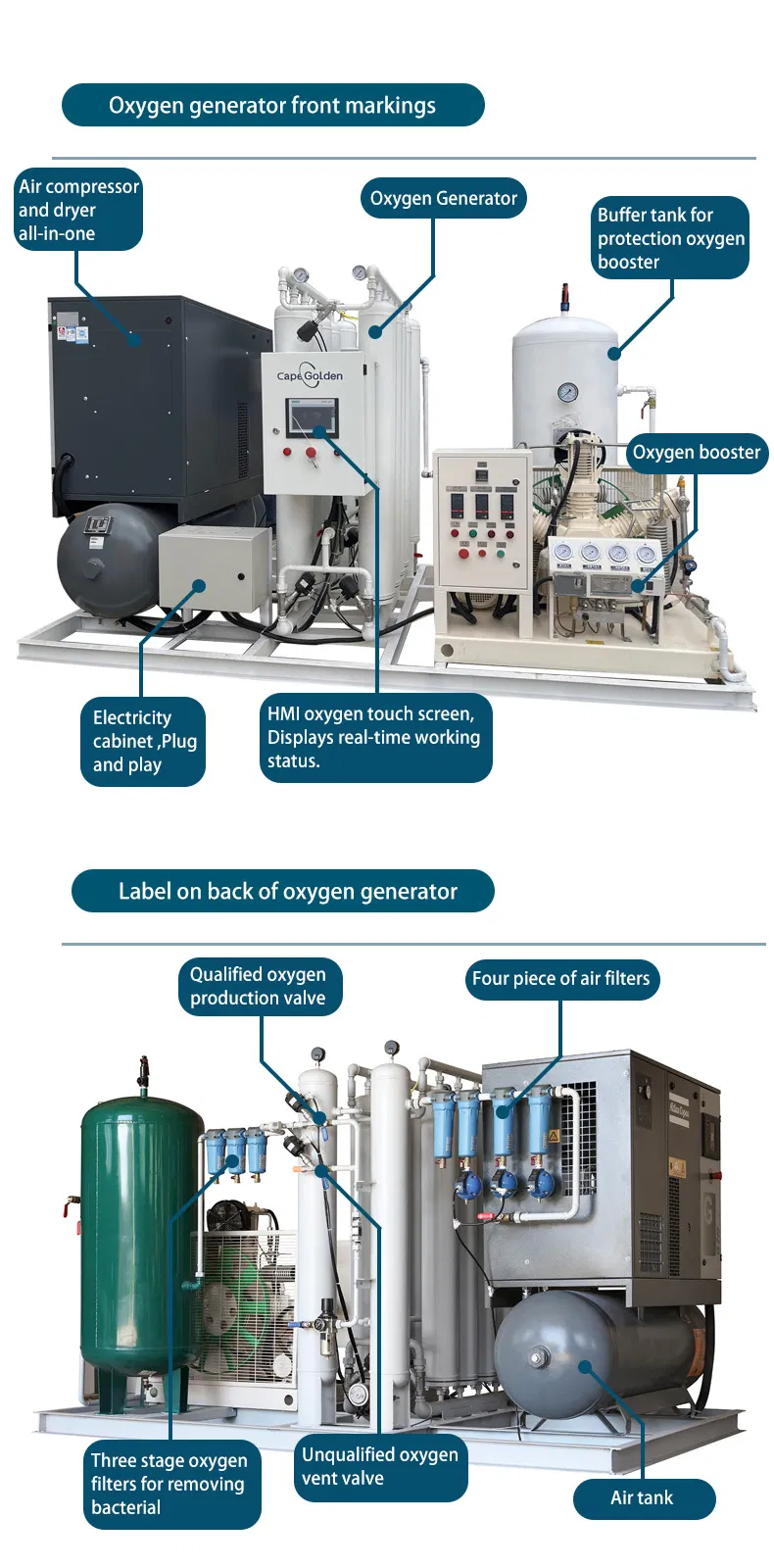

| الأجزاء الرئيسية لمولد الأكسجين (بما في ذلك، وليس فقط) | ||||
|---|---|---|---|---|
| الوصف | الطراز | المادة | التصنيع | الكمية |
| حاويات الامتصاص | - | Q235B | - | 2 صفحة |
| خزان جهاز استقبال الهواء | 600 لتر/8 بار | Q235B | - | 1 صفحة |
| خزان جهاز استقبال الأكسجين | 600 لتر/8 بار | Q235B | - | 1 صفحة |
| الغربال الجزيئي الزيوليت | XO8 | - | - | كفى |
| الصمامات التي يتم التحكم فيها هوائيًا | سلسلة VNB | - | - | 8 [بكس] |
| صمامات الملف اللولبي | Sy-5120-4DD | - | - | 7 [بك] |
| نظام توزيع الهواء | ZYFB | الفولاذ | - | 2ضبط |
| نظام تعبئة ZMS | ZYYJ | الفولاذ | - | 2ضبط |
| كاتم الغاز المتبقين عالي الكفاءة | SL-2 | فولاذ الكربون | - | 1 ضبط |
| وحدة التحكم المنطقية | ذكي 7-200 | - | - | 1 صفحة |
| محلل الأكسجين | P950 | - | - | 1 ضبط |
| نظام التحكم بشاشة اللمس | Smart7-200 | - | - | 1 ضبط |
| مقياس التدفق الرقمي | السلسلة PF | - | - | 1 ضبط |
| جهاز إرسال الضغط | سلسلة | - | - | 1 ضبط |
| مقياس الضغط عبر الإنترنت | - | - | - | 6 [بك] |
| صمامات أخرى (منظم الضغط، والصمامات الكروية، وما إلى ذلك) | - | - | - | كفى |
| خطوط الأنابيب | - | فولاذ الكربون | - | كفى |
| *يتم تثبيت مولد الأكسجين الرئيسي على شكل انزلاق ولا يحتاج إلى أي أساس بالإضافة إلى المعدات الأخرى ذات الصلة. يجب أن تكون المصارف المخصصة للماء تم الإعداد. | ||||
