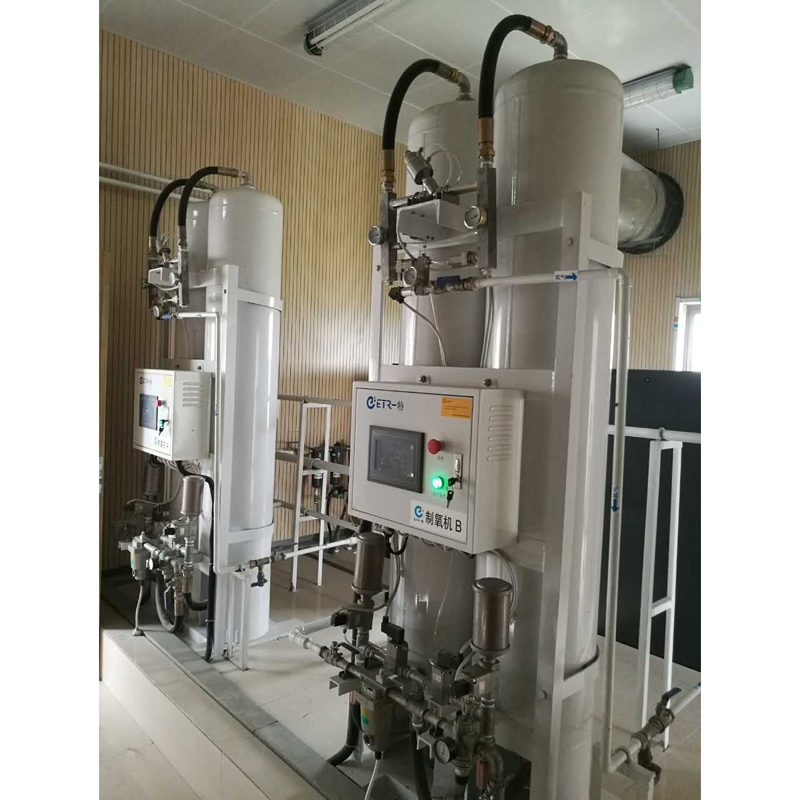

وصف نظام إمداد الأكسجين المركزي الطبي في المستشفى:
مع مبادئ PSA، ينتج نظام إمداد الأكسجين المركزي الطبي في المستشفى أكسجين بنقاء 93%±3% مباشرة من الهواء المضغوط. وبالمقارنة مع الأكسجين السائل الضخم التقليدي وأكسجين الأسطوانات، فإن مولد الأكسجين في الموقع يقلل من التكلفة بنسبة تصل إلى 50%.
يتم تنقية الهواء المضغوط من خلال مجفف الهواء والمرشحات إلى مستوى معين حتى يعمل المولد الرئيسي معه. تم دمج حاجز الهواء لتوفير إمداد سلس للهواء المضغوط، مما يؤدي إلى تقليل تقلب مصدر الهواء المضغوط. ينتج المولّد أكسجين مع تكنولوجيا PSA (ضغط أرجوحة امتزاز)، وهي طريقة مجربة وموثوقة لتوليد الأكسجين. يتم تسليم الأكسجين بالنقاء المطلوب بنسبة 93%±3% إلى خزان الأكسجين الاحتياطي لتوفير إمداد سلس لغاز المنتج عند ضغط 4 بار.

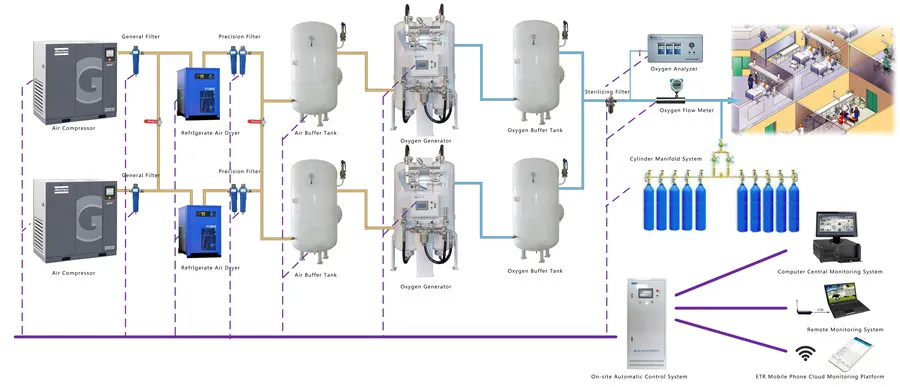

مخطط سير العمل الخاص بمصنع توليد الأكسجين منخفض السعر المتقدم للمستشفيات
سمات نظام إمداد الأكسجين المركزي الطبي في المستشفى
نقاء الأكسجين الثابت لضمان استخدام الأكسجين السريري المؤهل.
إصدار إشارة الإنذار ضد المعلمات غير الطبيعية، ويكتشف النظام محتوى الرطوبة في الهواء المضغوط بالوقت الحقيقي.

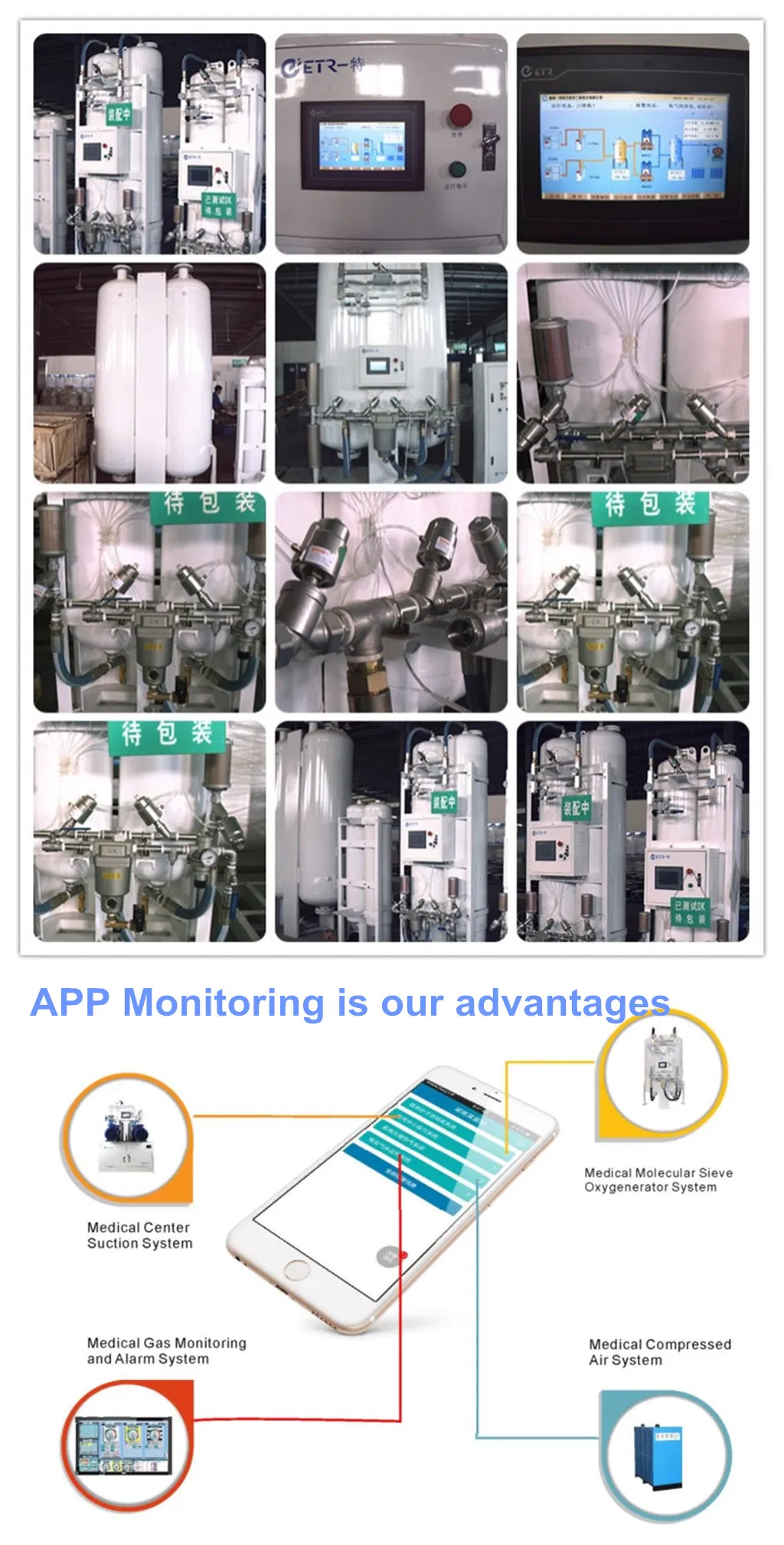

جهاز مراقبة الأوكسجين ونظام المراقبة عن بُعد عبر الإنترنت.
واجهة شاشة LCD تعمل باللمس، مما يجعل إعداد معلمات التشغيل أكثر سهولة.
مبادئ العمل الخاصة بنظام إمداد الأكسجين المركزي الطبي في المستشفى
يعتمد نظام مولد الأكسجين PSA في المنخل الجزيئي الطبي تقنية امتزاز التأرجح بالضغط المتقدمة (PSA) لتكوين دورة سريعة من امتزاز تكييف الضغط وتكييف الضغط في ظل ظروف درجة الحرارة العادية والضغط المنخفض.
تحديد الطراز لمولد الأكسجين PSA
العنصر
الطراز
السعة (NM3/h)
الحجم (مم) الطول*العرض*الارتفاع
الوزن (كجم)
الطاقة (واط)
الموصل
مدخل الهواء
منفذ الأكسجين
1
ETO-03
2.5-3
760×750×1850
380
60
DN15(G1/2")
DN15(G1/2")
2
ETO-05
3.5-5
760×750×2200
450
60
DN15(G1/2")
DN15(G1/2")
3
ETO-10
5.5-10
880×780×2400
780
60
DN20 (G3/4")
DN15(G1/2")
4
ETO-15
10.5-15
1070×940×2500
1080
60
DN25(G1")
DN20 (G3/4")
5
ETO-20
15.5-20
1450×950×2500
1260
60
DN32 (G1 1/4")
DN20 (G3/4")
6
ETO-25
20.5-25
1500×1000×2800
1480
60
DN40 (G1 1/2")
DN25(G1")
7
ETO-30
25.5-30
1500×1000×3000
1680
60
DN40 (G1 1/2")
DN25(G1")
8
ETO-35
30.5-35
1750×1200×3100
1950
60
DN40 (G1 1/2")
DN25(G1")
9
ETO-40
35.5-40
1750×1200×3150
2150
60
DN40 (G1 1/2")
DN25(G1")
ملاحظة: التخصيص مقبول
النموذج الفني الرئيسي لمولد الأكسجين ETO-15 كمرجع
مواصفات مولد الأكسجين الطراز ETO-15
العنصر
المواصفات
ملاحظة
سعة الأكسجين
من 1 إلى 50 م3/الساعة
الحالة العادية/القياسية
نقاء الأكسجين
93%±3%
-
ضغط تسليم الأكسجين
0-4 بار
قابل للضبط
استهلاك الطاقة
0.1-0.2 كيلووات
220 فولت، 50 هرتز @ 1 طور
الأبعاد (مم)
/
بما في ذلك الخزانات الحاجزة. الأبعاد تقريبية.
الوزن (كجم)
/
الوزن تقريبي.
مستوى الضوضاء
≤85 ديسيبل (A)
على بعد متر واحد
مواصفات الهواء المضغوط
معدل تدفق الهواء مطلوب
≥3.0 م3/دقيقة
سعة الهواء النظيف والجاف بعد المعالجة
الضغط
≥7 بار
المقياس
محتوى بقايا الزيت
≤0.008 PPm
-
حجم الجسيمات
≤0.01 ميكرون
-
نقطة انحراف الضغط
3 درجات مئوية
-
درجة حرارة الهواء
5-45 درجة مئوية
-
ظروف عمل التصميم
الرطوبة النسبية
20%-100%
-
محتوى الغبار في الهواء
≤20 ملغ/م3
-
محتوى H2S، SO2 في الهواء
≤5 صفحات في الدقيقة
-
محتوى CO2 في الهواء
≤250 جزء في المليون
-
محتوى CnHm في الهواء
≤20 صفحة في الدقيقة
-
الغازات الحمضية
أقل من محتوى التحفيز وبدون غازات تسبب تآكل
يوصى بشدة بغرفة ذاتية الحكم لمنشأة فصل الهواء وبعيدة عن البيئة الحمضية
مراقبة الجودة والضمان
مراقبة الجودة:
من خلال الهندسة والتكنولوجيا المتقدمة، يمكن للعملاء التأكد من جودة النظام. نحن نستخدم أفضل الموردين والمكونات فقط. ويتم اختبار جميع مولدات الأكسجين وتشغيلها من قبل خبراء محترفين للتأكد من أن كل شيء مؤهل قبل مغادرة المصنع.
شروط الضمان:
(أ) نضمن التشغيل الصحيح للمعدات وتشغيلها لمدة 12 (اثنا عشر) شهرًا من تاريخ الاختبار والتكليف في موقع المستخدم النهائي، أو لمدة 18 شهرًا بعد التسليم، أيهما يحدث أولاً.
(ب) في حالة اكتشاف أي عيوب أو أعطال أثناء فترة الضمان، نلتزم بإجراء إصلاحات على الجهاز بنفقاتنا الخاصة بما في ذلك المكونات والتصنيع حتى تعمل مرة أخرى بشكل صحيح.
المعرض والشهادات والاعتمادات الدولية
خدماتنا المتميزة
ضبط ملف التتبع لكل منتج مباع، وإجراء مسح ربع سنوي للتأكد من جودة التشغيل.
توفير التعليم والتدريب الفني عن بعد مجانًا.
توفير الخدمات والإصلاحات في الموقع مجانًا خلال فترة الضمان في حالة حدوث مشاكل بسبب عيوب التصنيع.
توفير قطع الغيار والخدمة في الموقع بأفضل الأسعار بعد انتهاء فترة الضمان.
خدمة دعم عبر الإنترنت متوفرة على مدار الساعة 7*24 مجانًا، مع توفير حلول لأي مشاكل فنية خلال 48 ساعة.
إذا طلب العميل ذلك، نقوم بتعيين مهندس خبير بعد البيع لتقديم الخدمة في الموقع لمدة 7 أيام.
الأسئلة الشائعة (FAQ)
1. هل أنت شركة مصنعة أم شركة تجارية؟
نحن الشركة المصنعة لنظام إمداد الأكسجين المركزي الطبي في المستشفى، وتأسس مصنعنا في عام 2003.
2. ما هي عملية طلب نظام إمداد الأكسجين المركزي الطبي؟
أ. الاستفسار وتوضيح كافة المتطلبات التقنية.
ب. تقديم عرض أسعار رسمي بجميع التفاصيل والمواصفات.
ج. تقديم ملفات الطباعة الفنية والتصميمية.
د. تأكيد تفاصيل العقد والتوقيع عليه.
هـ. ترتيب شروط الدفع والبدء بالإنتاج.
و. شحن المنتج وتركيبه وتشغيله في الموقع.
3. ما هي شروط الدفع التي تستخدمونها؟
نحن نقبل الدفع عن طريق التحويل البنكي (T/T)، وخطاب الاعتماد المستندي (L/C)، وغيرها من الشروط القابلة للتفاوض.
4. كيف يمكنني الحصول على عرض أسعار سريع؟
عند إرسال طلبك إلينا، يُرجى تضمين المعلومات التقنية التالية لسرعة الرد:
1) معدل تدفق الأكسجين المطلوب (Nm3/h أو عدد الأسطوانات اليومية).
2) درجة نقاء الأكسجين المطلوبة.
3) ضغط تفريغ الأكسجين.
4) الجهد الكهربائي والتردد الخاص بالمنطقة.
5) التطبيق النهائي للغاز.
5. ما هي فترة الضمان لهذا النظام؟
تضمن مواصفاتنا التشغيل الصحيح للمعدات لمدة 12 شهرًا من تاريخ التكليف والتشغيل الفعلي في موقع المستخدم، أو 18 شهرًا من تاريخ الشحن، أيهما يحدث أولاً.
6. ما هو متوسط نقاء غاز الأكسجين الناتج؟
يعمل النظام بتقنية PSA المتقدمة لتأمين إمداد ثابت من الأكسجين الطبي بنسبة نقاء تتراوح بين 93% ± 3% عند ضغط مخرجات مستقر يبلغ 4 بار.
