| المواصفات الفنية العامة | |||
|---|---|---|---|
| اسم المنتج | مولد الأكسجين PSA | نقاء الأكسجين | 93%-95% |
| إنتاج الأكسجين | 3-200Nm³/h | النوع | مركبة على زحافات ونوع الحاوية |
| الطراز | NZO | البند الرئيسي | ضاغط الهواء، نظام تنقية الهواء المضغوط، مولد الأكسجين، محطة تعبئة الوقود، إلخ |
| حقل التطبيق | العلاج الطبي، والاحتراق الصناعي، ومعالجة مياه الصرف الصحي، وتربية الأحياء المائية، وما إلى ذلك | ||
| الطراز | الإنتاج (م3/الساعة) | استهلاك الهواء (م3/دقيقة) | استهلاك الطاقة (كيلووات) |
|---|---|---|---|
| Nzo-3 | 3 | 0.6 | 12 |
| Nzo-5 | 5 | 1 | 14 |
| Nzo-10 | 10 | 2 | 23 |
| Nzo-15 | 15 | 3 | 34 |
| Nzo-20 | 20 | 4 | 46 |
| Nzo-30 | 30 | 6 | 62 |
| Nzo-40 | 40 | 8 | 74 |
| Nzo-50 | 50 | 10 | 96 |
| Nzo-60 | 60 | 12 | 125 |

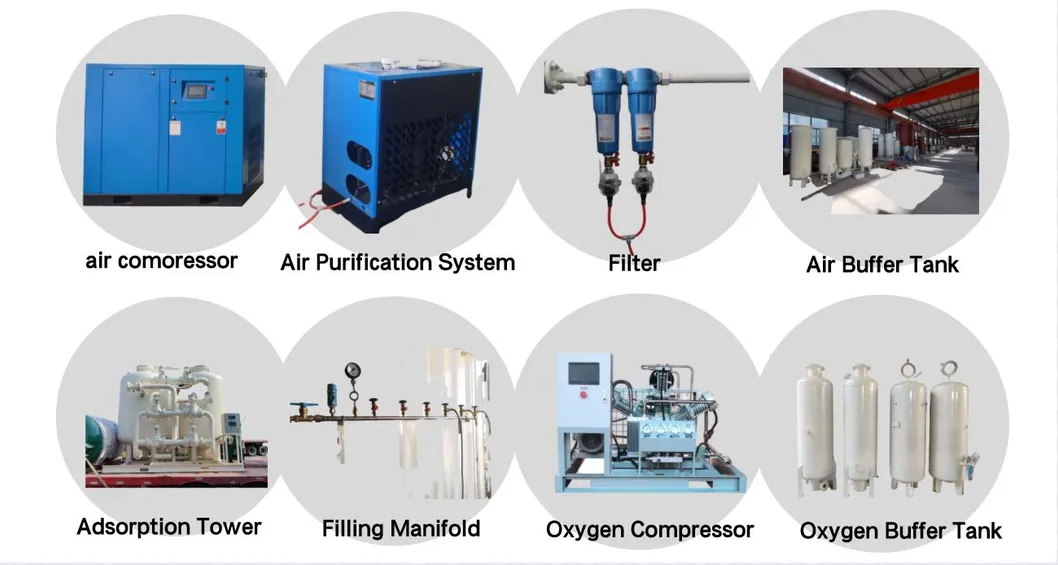

| لا | الجزء الرئيسي | الوظيفة |
|---|---|---|
| 1 | ضاغط الهواء | يُستخدم الهواء كمادة خام لتجميع وضغط الهواء إلى 8 بار (من النوع الملولب) |
| 2 | مجفف مبرّد | تزيل التهيئة القياسية الرطوبة والشوائب في الهواء، بحيث تصل نقطة ندى الهواء إلى -20 درجة مئوية (تستخدم التهيئة الوسيطة مجفف امتزاز، وتصل نقطة الندى إلى -40 درجة مئوية؛ وتستخدم التهيئة المتقدمة مجفف مدمج، وتصل نقطة الندى إلى -60 درجة مئوية). |
| 3 | فلتر الدقة | فلتر مكيف الهواء ثلاثي المراحل لإزالة الزيت والغبار والمواد الملوثة. |
| 4 | خزان احتياطي الهواء | قم بتخزين الهواء النقي والجاف لإمتزاز وفصل الأكسجين والنيتروجين فيما بعد كمخزن للمواد الخام. |
| 5 | برج الامتزاز | يمكن أن يعمل برج الامتزاز A&B بالتناوب، حيث يقوم بإتوليد الامتزاز، وتعبئة منخل الصوديوم الجزيئي لتصفية جزيئات الأكسجين. |
| 6 | المحلل | مراقبة وتحليل نقاء الأكسجين والنيتروجين في الوقت الحقيقي، مما يشير إلى أن الجهاز يعمل بشكل طبيعي ومثير للانزعاج. |
| 7 | الصمامات وخطوط الأنابيب | تحقق صمامات التحكم الذكية التشغيل التلقائي للمعدات، والتحكم في PLC، وخطوط الأنابيب SUS304. |
| 8 | خزان احتياطي الغاز | خزّن الأكسجين والنيتروجين بنقاء مؤهل، والذي يمكن استخدامه مباشرة عبر الأنابيب أو لتعبئة الزجاجات. |
| 9 | منظم الضغط | اضبط درجة حرارة ضغط مخرج الأكسجين والنيتروجين ودرجة حرارته (3-6 بار). |
| 10 | فلتر الغبار | أزل الغبار الذي جلبه المنخل الجزيئي في الأكسجين و النيتروجين |
| 11 | افحص الصمام | منع تدفق الأكسجين والنيتروجين للخلف |
| 12 | معزز الغاز | ضغط الأكسجين والنيتروجين إلى ضغط التعبئة، بشكل عام 150 بار أو 200 بار. |
| 13 | ملء المجمع | قسّم الأكسجين والنيتروجين عالي الضغط إلى كل أسطوانة غاز |

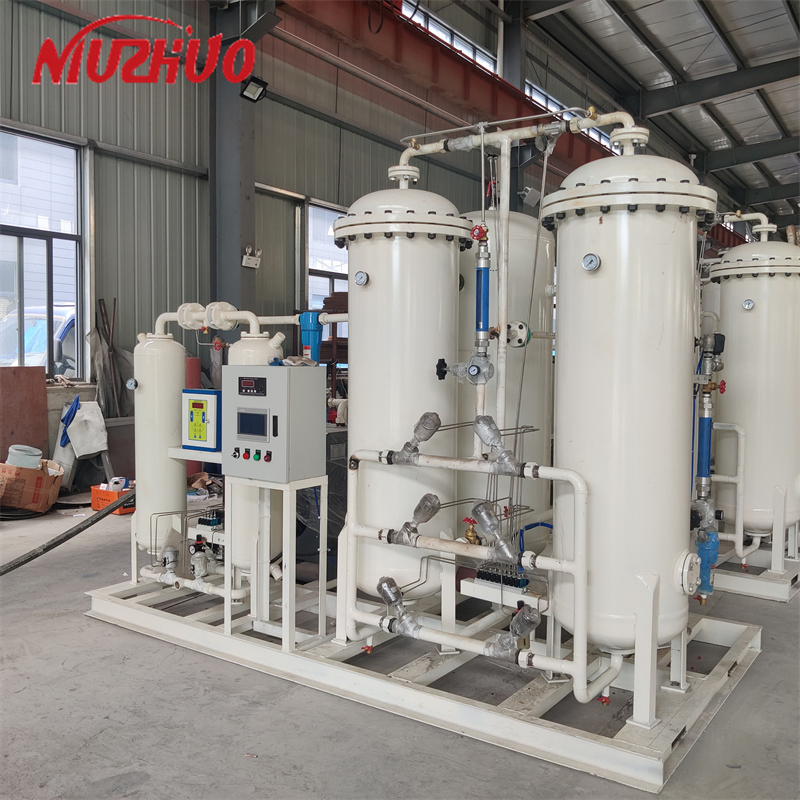

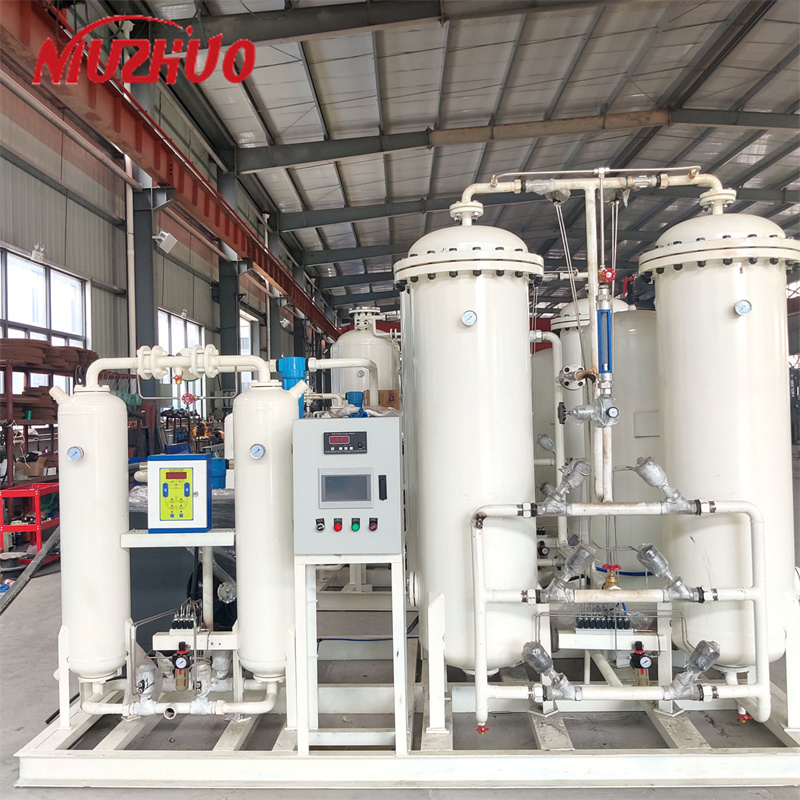

يتم تصنيع مصنع مولد الأكسجين PSA باستخدام تقنية امتصاص التقلبات الحرارية المتقدمة. وكما هو معروف، يشكل الأكسجين نحو 20% إلى 21% من الهواء الجوي. استخدم مولد الأكسجين PSA المناخل الجزيئية الزيوليت لفصل الأكسجين عن الهواء المضغوط والمطهور. يتم تسليم الأكسجين عالي النقاء في حين يتم توجيه النيتروجين الذي تمتص بواسطة المناخل الجزيئية مرة أخرى إلى الهواء عبر أنبوب العادم.
عملية امتزاز أرجوحة الضغط (PSA) تتكون من سفينتين مملوءة بالمناخل الجزيئية وalumina نشطة. يمر الهواء المضغوط عبر برج الامتزاز عند درجة حرارة 30 درجة مئوية، ويتم توليد الأكسجين بنسبة نقاء 93% كغاز منتج. يتم تفريغ النيتروجين كغاز عادم يعود إلى الغلاف الجوي. عندما يكون سطح المنخل الجزيئي مشبعًا، يتم تحويل العملية إلى السطح الآخر بواسطة صمامات تلقائية لتوليد الأكسجين. ويتم ذلك مع السماح للسطح المشبع بالخضوع لعملية تجديد من خلال تفريغ الضغط وتطهير الضغط الجوي. تستمر سفينتان بالعمل بالتناوب في إنتاج الأكسجين وتجديدها مما يسمح بالأكسجين المتوفر للعملية.
تستخدم محطات توليد الأكسجين PSA في العديد من الصناعات بما في ذلك:

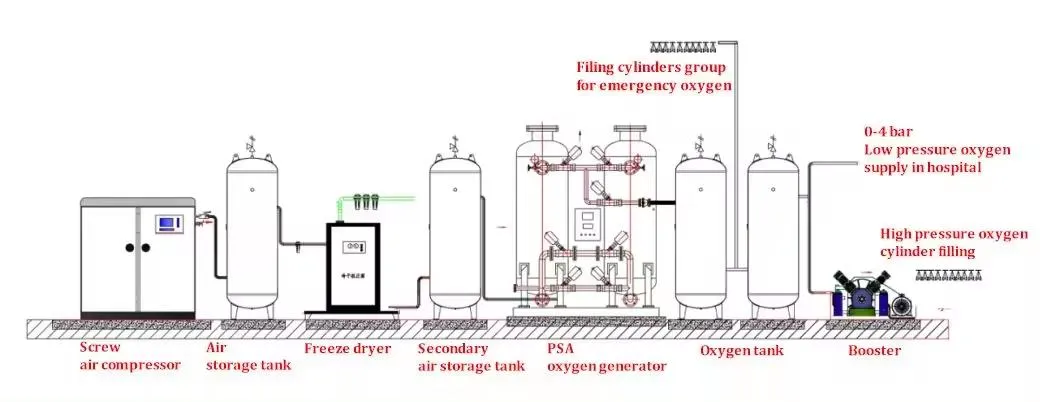

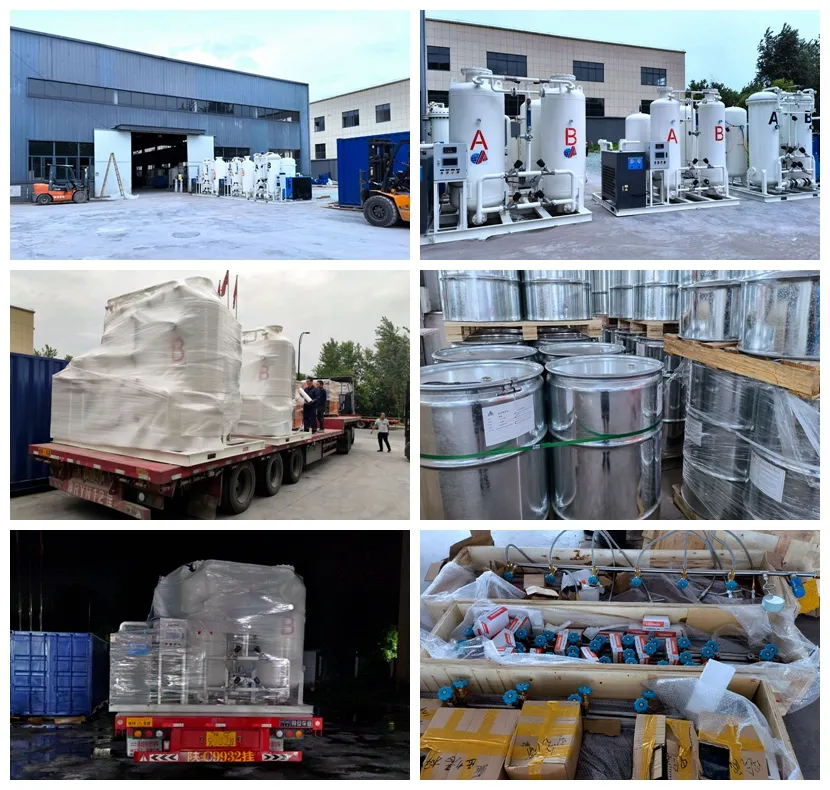

يتكون مصنع الأكسجين هذا من ضاغط هواء من النوع الملولب، معزز أكسجين، خزان احتياطي هواء، مجفف مبرّد، معدات ترشيح، خزان الأكسجين الاحتياطي، مولد الأكسجين، منظم الأكسجين، مُشعب التعبئة، إلخ.
تتخصص المجموعة في تصميم وتصنيع وحدات فصل هواء التبريد المفرط، ومولد الأكسجين VPSA، ومعدات تنقية الهواء المضغوط، ومولد النيتروجين PSA، ومولد الأكسجين PSA، ومولد الغاز الخالي من الزيت، وصمامات التحكم الذكية الكهربائية والهوائية، وصمام التحكم في درجة الحرارة، وصانع صمام الإغلاق. تتطابق بنية المنتج مع الخدمة من نقطة واحدة. وتستخدم هذه المنتجات على نطاق واسع في مجالات البتروكيماويات والطاقة الكهربائية والمعادن والخدمات الطبية والطاقة وغيرها من المجالات. تتوافق جميع المنتجات مع معايير CE، ISO9001، و ISO13485.

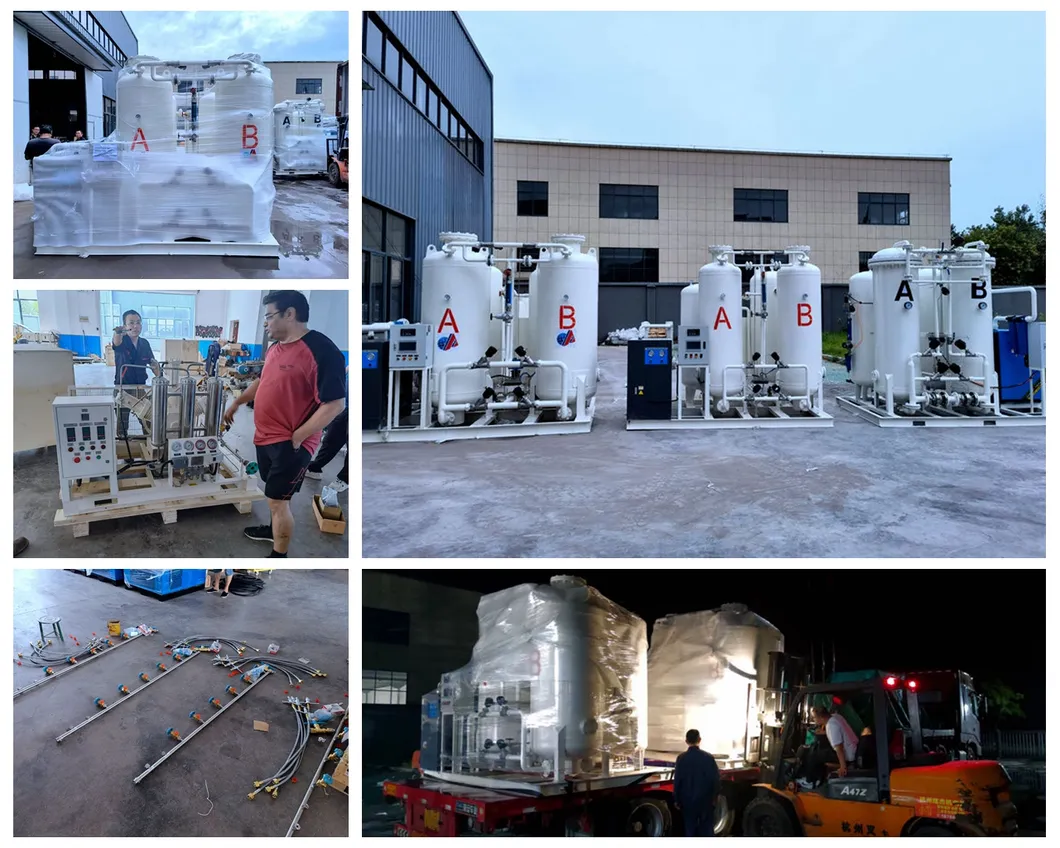

تصدير محطة أكسجين PSA إلى ميانمار (موديلات 30 و NZO-60):
إن معمل مولد الأكسجين PSA مع إنتاج 30Nm³، بنقاء أكسجين 93-95%، تم فحصه من قبل الجهات المعنية للتأكد من جودة الأكسجين وعمل المعدات. تم بيع حوالي 80 مجموعة من محطات الأكسجين إلى ميانمار، بالإضافة إلى خط إنتاج الأكسجين المفرط بنقاء 99.6% لتعبئة الأسطوانات أو عبر خطوط الأنابيب للمستشفيات.
مولد الأكسجين NZO-200 PSA بسعة الحد الأقصى لدعم الاحتراق:
يفي مولد الأكسجين PSA بمتطلبات الصناعة، حيث تعمل هذه الماكينة بسعة 200Nm³/h لإنتاج الأكسجين للاحتراق، ويمثل هذا الموديل السعة القصوى لهذا النوع. كما تم تصدير العديد من محطات الأكسجين المخصصة للاستخدام الطبي إلى دول متعددة مثل الهند وبيرو وروسيا، لدعم شبكات أكسجين المستشفيات مباشرة أو تعبئة الأسطوانات.
تصدير 12 مجموعة من محطة أكسجين NZO-20 PSA ونظام نيتروجين سائل إلى بيرو:
تتميز محطة الأكسجين موديل NZO-20 بمجفف امتزاز مضغوط بدون حرارة ومجفف مبرّد للوصول بنقطة الندى إلى -60 درجة مئوية، مع ضاغط هواء عالي الجودة ونظام مزدوج مثبت على قاعدة انزلاقية.
محطة أكسجين ونيتروجين كريوغنية - برج الفصل - NZDON-50-50 إلى روسيا وكينيا:
المواصفات: إنتاج 50 م3/ساعة من الأكسجين بنقاء ≥99% ونتروجين 50 م3/ساعة بنقاء 99.99%.
نطاق الإمداد: نظام ضاغط الهواء، ونظام التبريد المسبق، ونظام تنقية الهواء، ونظام عمود العمل (صندوق التبريد)، ونظام الممدد التوربيني، ونظام التعبئة، ونظام التحكم في المعدات والكهربائية، وتصميم السحب، إلخ.
