نظام إمداد الغاز المركزي الطبي للمستشفيات

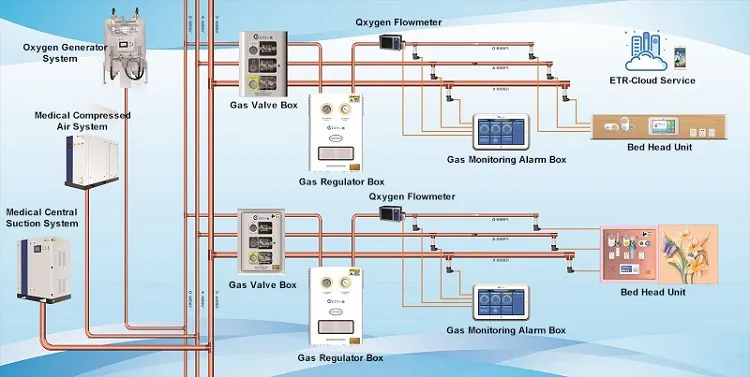

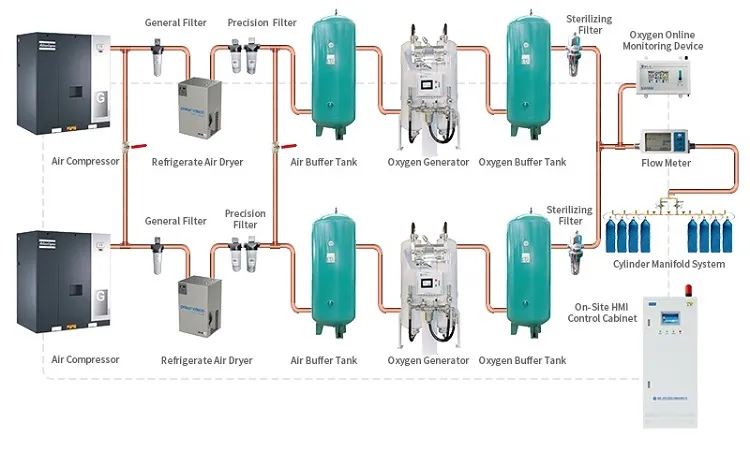

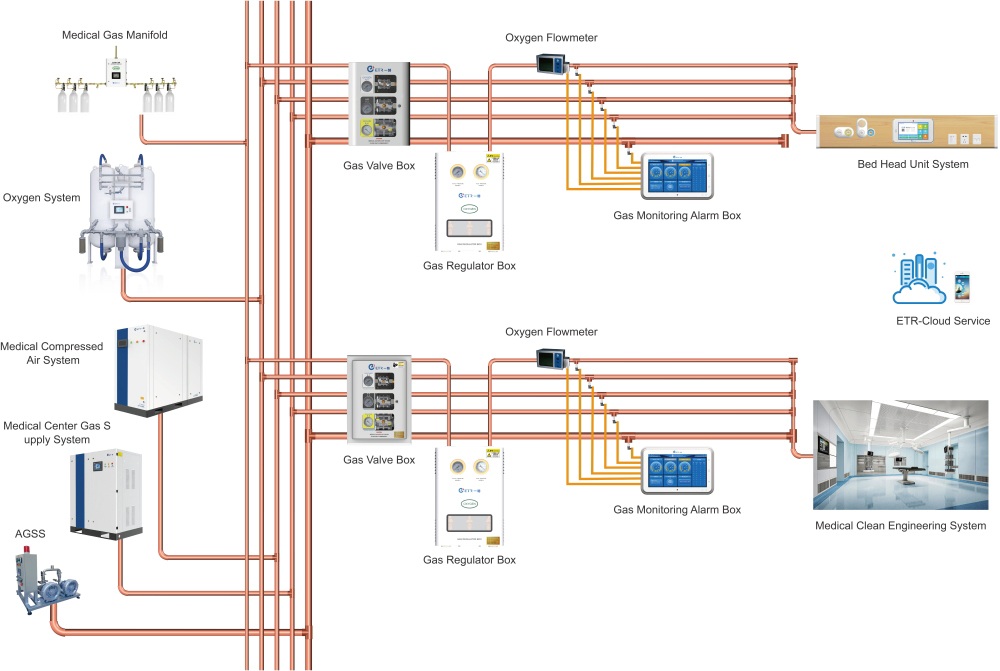

ويتألف نظام إمداد الغاز بالمركز الطبي بصورة رئيسية من محطة الغاز وخطوط أنابيب الغاز ونظام رصد الغاز الطبي ونظام الإنذار، ووحدة رأس السرير، ومحطة الغاز، والنظام الكهربائي، ونظام الاتصال الطبي، ونظام المعدات المساعدة.

مبادئ السلامة الأربعة للغاز الطبي

• إمداد مستمر وآمن للغاز على مدار الساعة.
• تدفق وضغط كافيين لتلبية احتياجات كافة الأقسام الطبية.

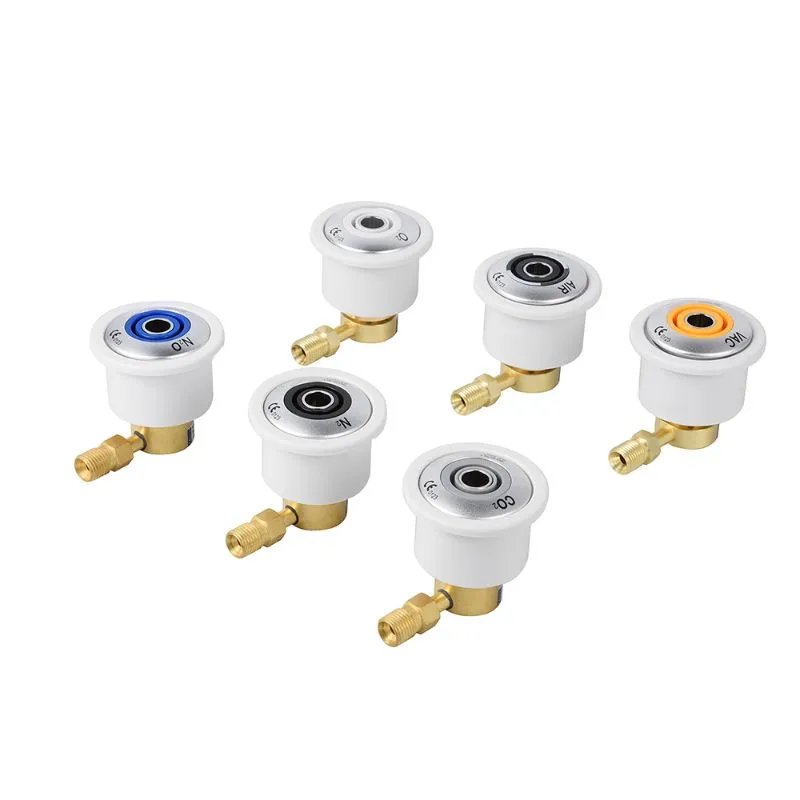

• تعريف وتحديد دقيق لنوع الغاز لمنع الأخطاء.
• جودة ونقاء عاليين للغاز الطبي المستخدم.

مواصفات خطوط أنابيب نظام إمداد الغاز الطبي

الميزة	الوصف والمواصفات الفنية
مادة الأنبوب	خط أنابيب الأكسجين الرئيسي والفرعي إلى الغرف يستخدم أنبوب نحاسي أرجواني مزروع أو أنبوب فولاذ مقاوم للصدأ. أنبوب رأس السرير يستخدم نحاساً مزال الشحم منه.

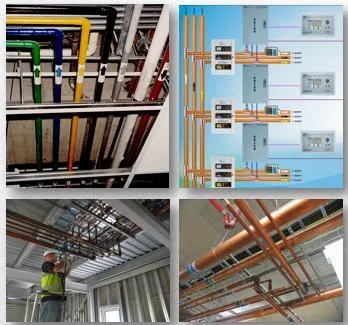

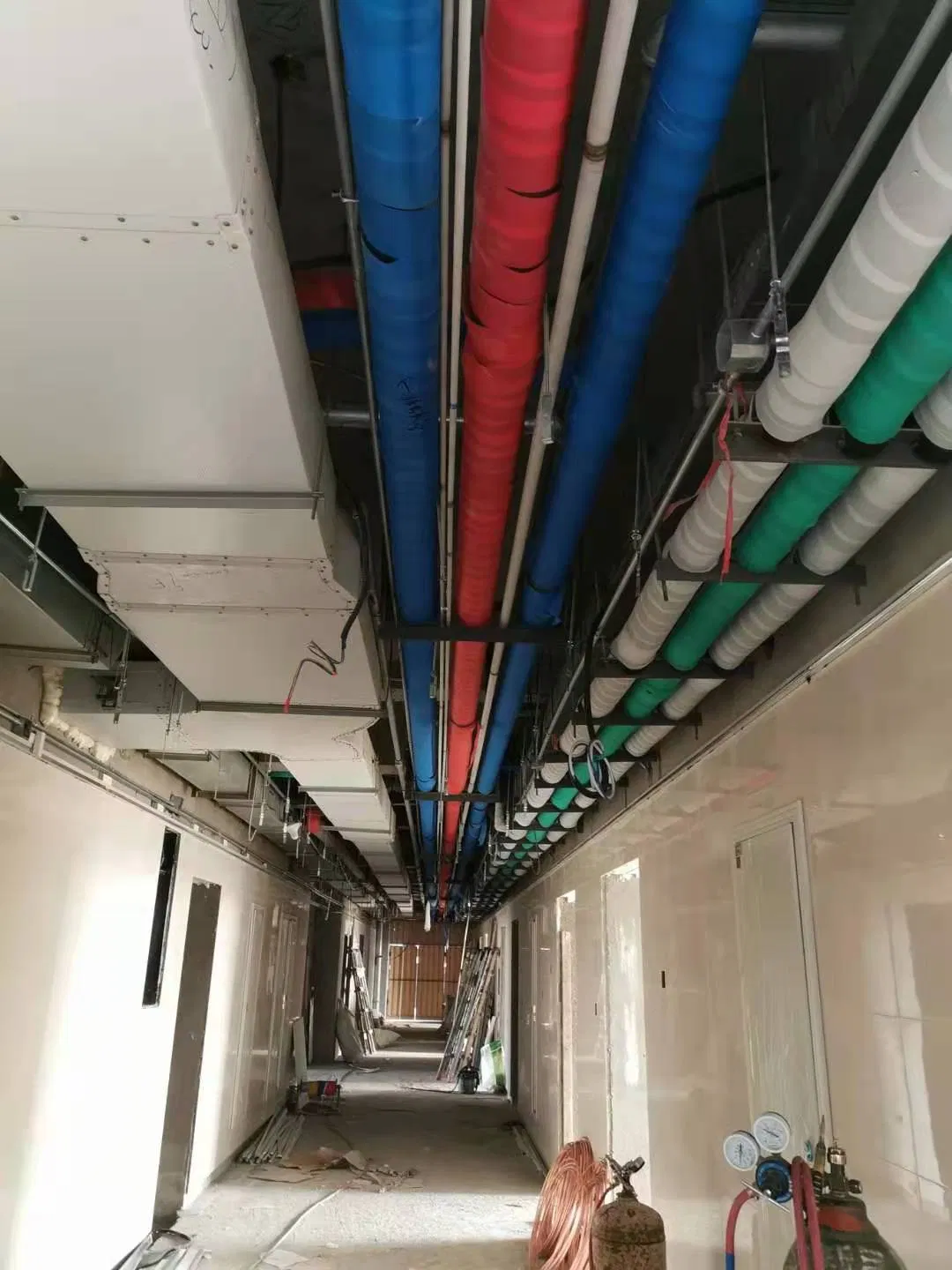

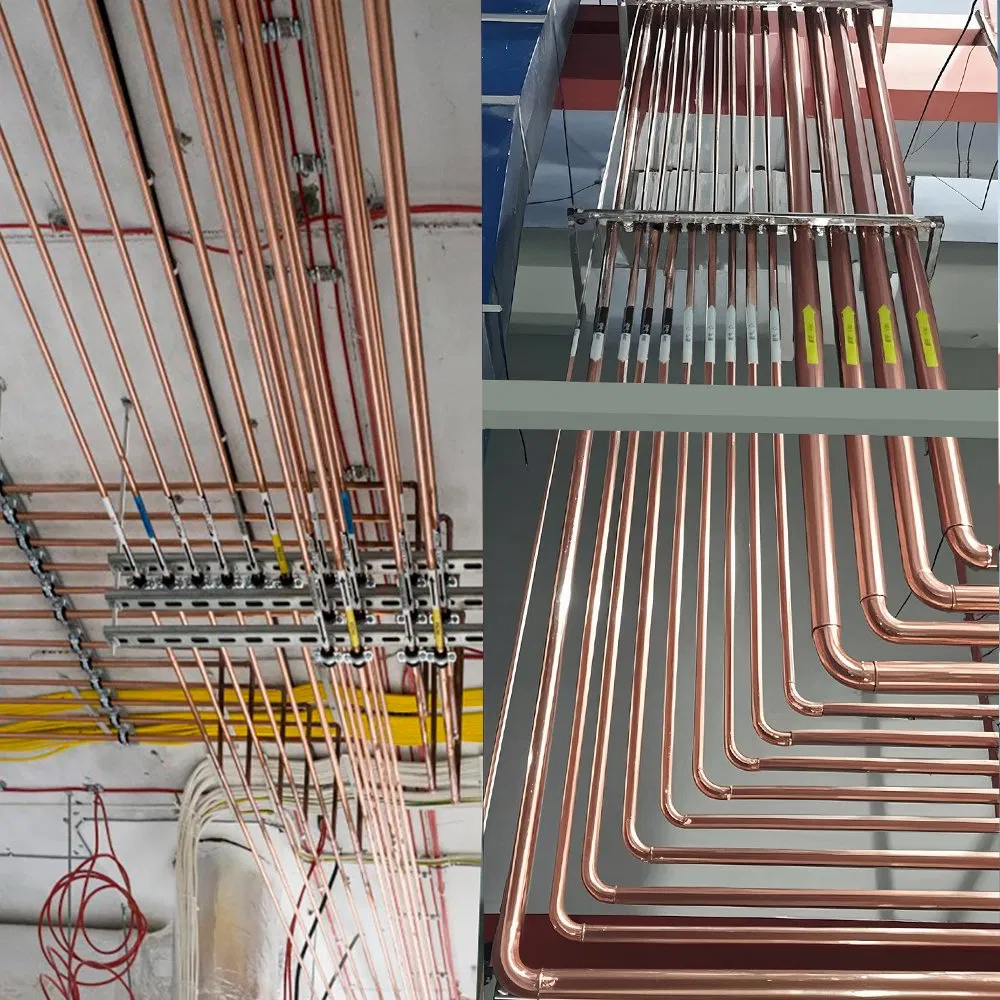

إعداد الأنبوب	يتم تصميم مسار خطوط الغاز داخل بئر الأنابيب المخصص. يتم حماية الأنابيب عند عبور الجدران بجرابات خاصة مع ضمان مظهر منظم وجميل.
وصلة الأنبوب	يتم توصيل الأنابيب عن طريق اللحام المتخصص. وتزود التوصيلات المعدنية والمواسير الأفقية والفرعية بصمامات صيانة مخصصة.
تأريض الأنبوب	يجب تأريض خطوط الأنابيب الطبية في الغرف لمنع الكهرباء الساكنة؛ ويشترط أن تكون مقاومة التأريض الاعتمادية أقل من 10 أوم.
معدل التسرب	لا يتجاوز معدل تسرب شبكة الأنابيب في الساعة 0.05% عند اختبارها دون المكونات الطرفية، وفقًا للمعيار GB50751-2012.

تركيبات ومكونات نظام إمداد الغاز الطبي

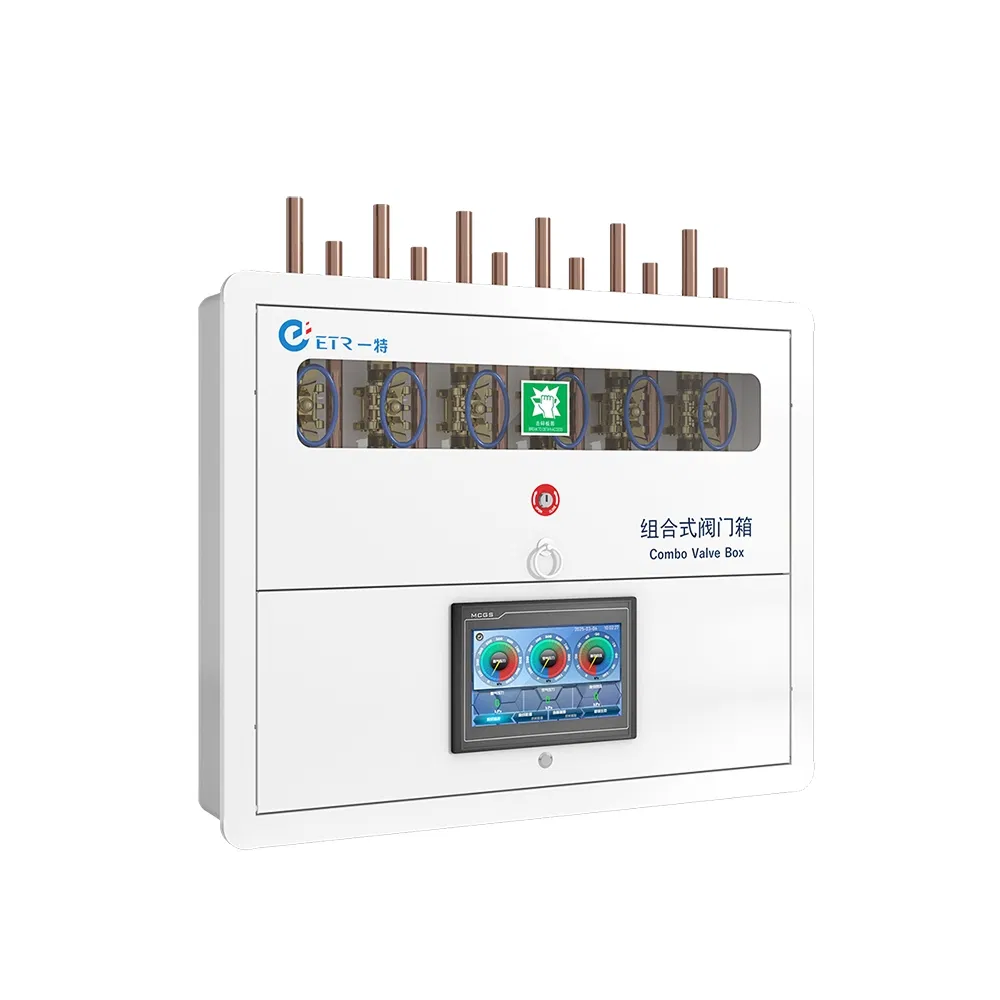

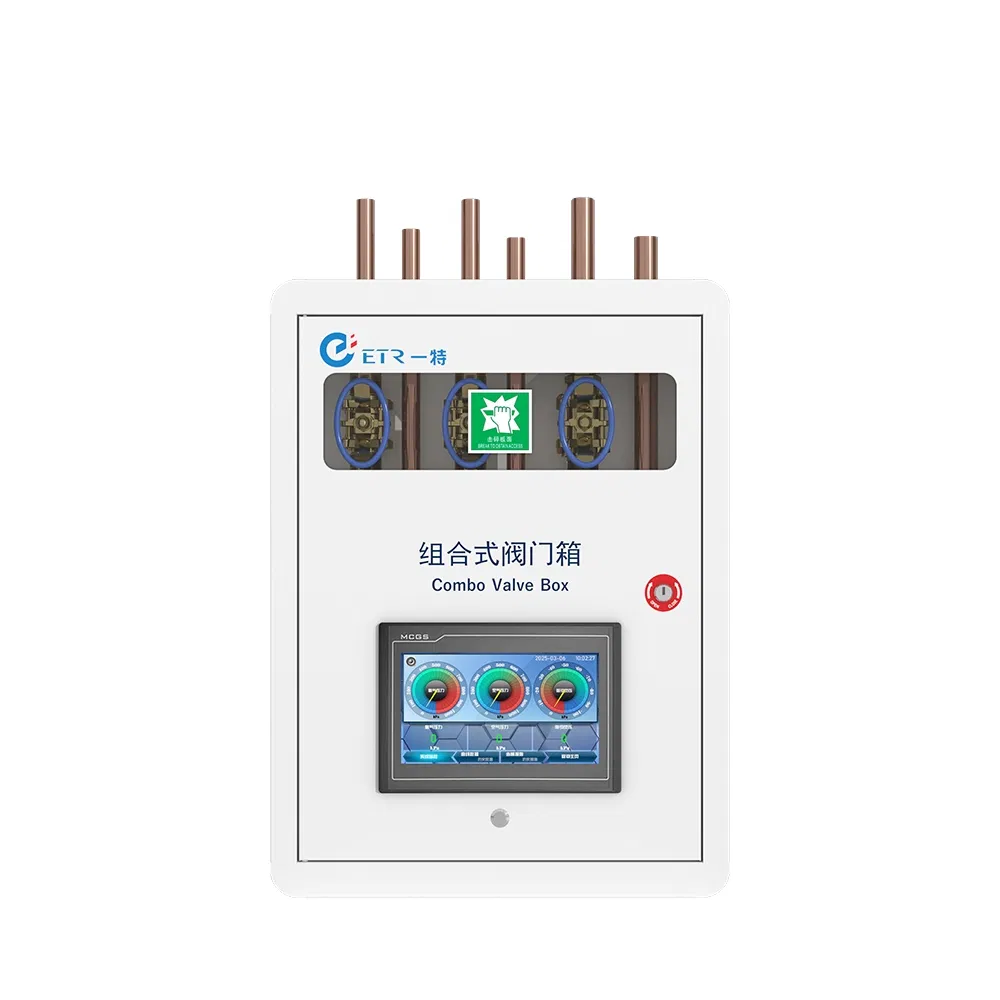

صندوق صمام المنطقة

• التحكم في تشغيل أو إيقاف تدفق الغاز في منطقة معينة.
• إمكانية التحكم في 1 إلى 6 قنوات غاز طبي حسب الطلب.
• لحام فضي ونحاسي محكم تماماً لمنع أي تسرب.
• نافذة شفافة توفر سهولة المراقبة والتشغيل والصيانة السريعة.
• تميز كل غاز بلون قياسي متعارف عليه لسهولة التمييز والتعرف.

صندوق منظم الغاز

• توفير مصدر غاز ذو ضغط مستقر وآمن للعيادات والغرف الطبية.
• تصميم الدوائر المزدوجة يتيح الصيانة دون الحاجة لإيقاف تدفق الغاز.
• مجهز بمخفض تدفق كبير الحجم لضمان ثبات الإمداد والضغط.
• يحتوي على جهاز قفل لباب الطوارئ لإغلاق الصمامات فوراً عند الضرورة.
• نافذة مراقبة زجاجية تسهل التحقق اليومي وأعمال الصيانة.

صندوق إنذار المراقبة

• مراقبة ضغط إمداد الغاز، مع إطلاق إنذار فوري عند تخطي الحدود الآمنة.
• قياس مستمر لنسبة الرطوبة، تركيز الأكسجين، ونسبة أول أكسيد الكربون.
• تخزين البيانات والتحذيرات اللحظية في سجل العمليات لمراجعتها.
• مراقبة ذكية متطورة تدعم نقل وإرسال البيانات عن بعد لإدارة المنشأة.

نظام إدارة ومراقبة الغاز الطبي المركزي

يُستخدم صندوق إنذار مراقبة الضغط لمتابعة ورصد الضغط داخل خطوط الأنابيب لنظام إمداد الهواء بالمركز الطبي، والاستجابة لتغيرات الضغط بشكل فوري من خلال معالجات رقمية دقيقة. عند ارتفاع الضغط أو انخفاضه عن القيم الآمنة المحددة، يُصدر النظام تنبيهًا تلقائيًا بالصوت والضوء لتنبيه الطاقم الإداري والهندسي للمعالجة الفورية.

مزايا نظام المراقبة الذكي:

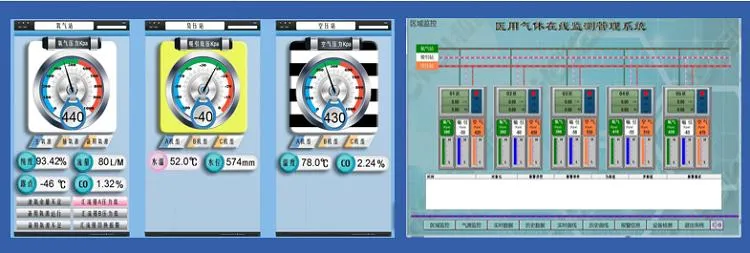

• جمع البيانات بشكل شامل: رصد غازات المصادر والمناطق المستهلكة للغاز بكافة أقسام المستشفى.

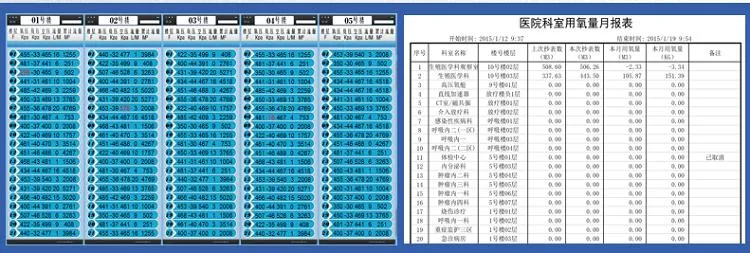

• الرصد المركزي: تجميع بيانات مصادر الغاز ونقاط الاستهلاك في شاشة موحدة لتحليل منحنيات التشغيل.

• تحذير مبكر من الأعطال: تحليل ذكي للبيانات غير الطبيعية للتنبؤ بأي خلل بالشبكة قبل حدوثه.

الضمان والدعم الفني

الدعم الفني في الموقع: تتوفر خدمات الدعم والتشغيل والإشراف على أعمال التركيب وتدريب الكوادر الفنية في الموقع عن طريق مهندسين مؤهلين لضمان عمل النظام بأعلى كفاءة. كما يتم توفير كافة التراخيص والوثائق اللازمة لإتمام الخدمات الميدانية.
