آلة صنع نوزهو آسو السائلة N2 مصنع النيتروجين السائل المبرد للاستخدام الصناعي نظام توليد

وصف المنتج

آلة صنع السائل N2 مصنع النيتروجين السائل المبرد للاستخدام الصناعي نظام توليد
آلة صنع السائلة N2 مصنع النيتروجين السائل المبرد للاستخدام الصناعي نظام توليد
مواصفات المنتج
اسم المنتج وحدة فصل هواء التبريد نقاء الأكسجين 99.6%-99.8%
الإنتاج 50-30000 N3/ساعة نقاء النيتروجين 99.9% - 99.999%
الطراز NZDONAR حقل التطبيق الاستخدام في المستشفيات والصناعات
البند الرئيسي نظام ضاغط الهواء، نظام التبريد المسبق، نظام تنقية الهواء، نظام العمود الرجلي، نظام الممدد التوربيني، نظام التعبئة، ونظام التحكم في المعدات الكهربائية
مبدأ العمل
المبدأ الأساسي لفصل الهواء هو استخدام تصحيح التبريد المفرط لكثافة الهواء في السائل وفصل الهواء وفقًا لدرجة حرارة التبخر لكل مكون. يحصل برج التصحيح ذو المرحلتين في الوقت نفسه على النيتروجين النقي والأكسجين النقي في أعلى البرج العلوي وأسفله. كما يمكن إخراج الأكسجين السائل والنيتروجين السائل من جانب التبخر وجانب التكثيف للتبريد الرئيسي على التوالي. وينقسم فصل الهواء في برج التصحيح إلى مرحلتين، ويفصل الهواء لأول مرة في البرج السفلي للحصول على النيتروجين السائل وفي الوقت نفسه الحصول على الهواء السائل المخصب بالأكسجين. يتم إرسال الهواء السائل المخصب بالأكسجين إلى البرج العلوي من أجل إصلاح الجهاز للحصول على الأكسجين النقي والنيتروجين النقي. وينقسم البرج العلوي إلى قسمين: مع وجود مدخل الهواء السائل كحدود، يكون الجزء العلوي هو قسم التصحيح، الذي يقوم بتصحيح ارتفاع الغاز، واستعادة مكون الأكسجين، وتنقية نقاء النيتروجين، والقسم السفلي هو قسم التجريد لإزالة مكونات النيتروجين في السائل، مفصولة لتحسين نقاء الأكسجين للسائل.
رقم الجزء الرئيسي الوظيفة
1 نظام ضغط الهواء يتم ضغط الهواء إلى 0.5-0.7 ميجاباسكال بواسطة ضاغط الهواء، ويتم استيراد ضاغط الهواء الطرد المركزي عالي الكفاءة ومنخفض الاستهلاك ذو التشغيل الثابت والموثوق به.
2 نظام التبريد المسبق يتم تبريد الهواء مسبقًا إلى 5 إلى 10 درجة مئوية في وحدة التبريد المسبق، ويتم فصل الرطوبة. يتم تزويد ضاغط التبريد اللولبي الأصلي ووحدة تكييف الهواء بفاصل مياه ومصارف آلية لتصريف المياه بانتظام.
3 نظام تنقية الهواء إزالة الرطوبة المتبقية وثاني أكسيد الكربون والهيدروكربونات من الهواء المضغوط في منقي المنخل الجزيئي. يتميّز جهاز تنقية الهواء بسرير عمودي أحادي الطبقة ببنية بسيطة وموثوقة وفقد منخفض المقاومة.
4 نظام العمود الرجلي (صندوق التبريد) ويمكن استكمال التدفئة والتبر وتراكم السوائل وتنقية برج التجزئة بطريقة واحدة. اعتمد مبادل حراري ذو زعانف من الألومنيوم، وبرج لوحة منخل الحمل الحراري من الألومنيوم. هيكل البرج وخط الأنابيب الرئيسي في الصندوق البارد مصنوع من سبائك الألومنيوم عالية القوة أو الفولاذ المقاوم للصدأ لزيادة القوة.
5 نظام الممدد التوربيني يتمدد الهواء ويبرد في الممدد التوربيني ويوفر سعة التبريد المطلوبة من الجهاز. تستخدم الممدد التوربيني محمل غاز يتسم بالبساطة والموثوقية، وسهولة التشغيل، والكفاءة العالية.
6 نظام التبادل الحراري يتبادل الهواء الحرارة مع الأكسجين الناتج عن إعادة الصقل والنيتروجين والنيتروجين المتسخ في المبادل الحراري لبرج التجزئة، ويتم تبريده بالقرب من درجة حرارة التسييل.
7 نظام التعبئة إنتاج الغاز الأحادي: عملية الضغط الداخلية (مضخة سائل التبريد المفرط، المبخر عالي الضغط، مُشعب التعبئة).
إنتاج الغاز المتعدد: عملية الضغط الخارجية (الأكسجين ومرفع الأرغون، مجمع التعبئة).
8 نظام التحكم في المعدات والكهربائية نظام إنتاج آلي بالكامل ونظام تحكم رقمي مستورد لضمان أعلى مستويات الدقة والأمان.
9 أخرى رسم تخطيط المعدات (وفقًا لتصميم الهندسة المدنية)، ورسومات تصميم أنابيب العمليات، ورسومات التصميم الكهربائي للمعدات، وما إلى ذلك.
صور مفصلة

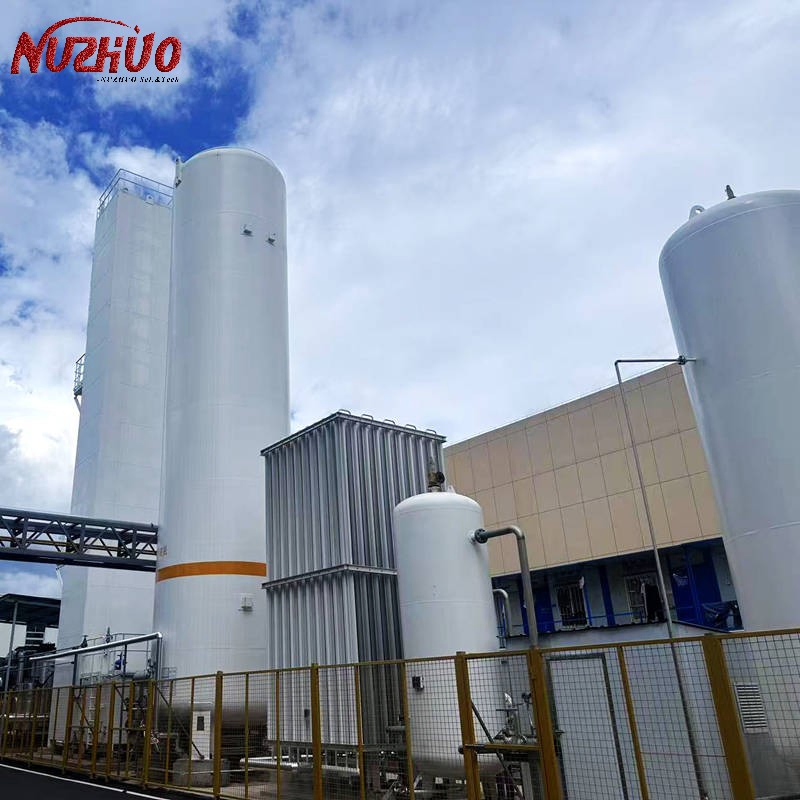

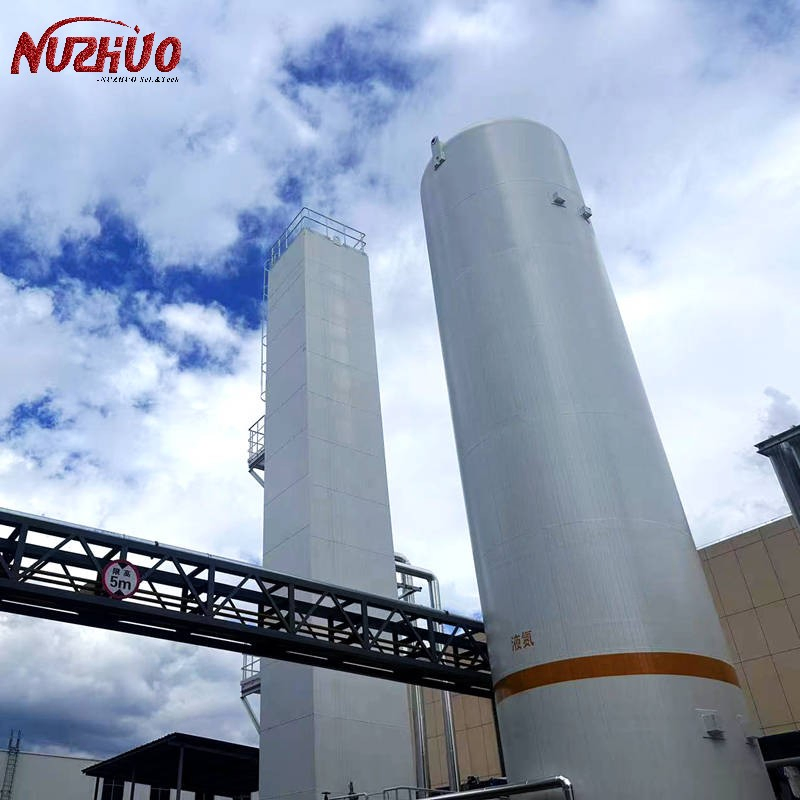

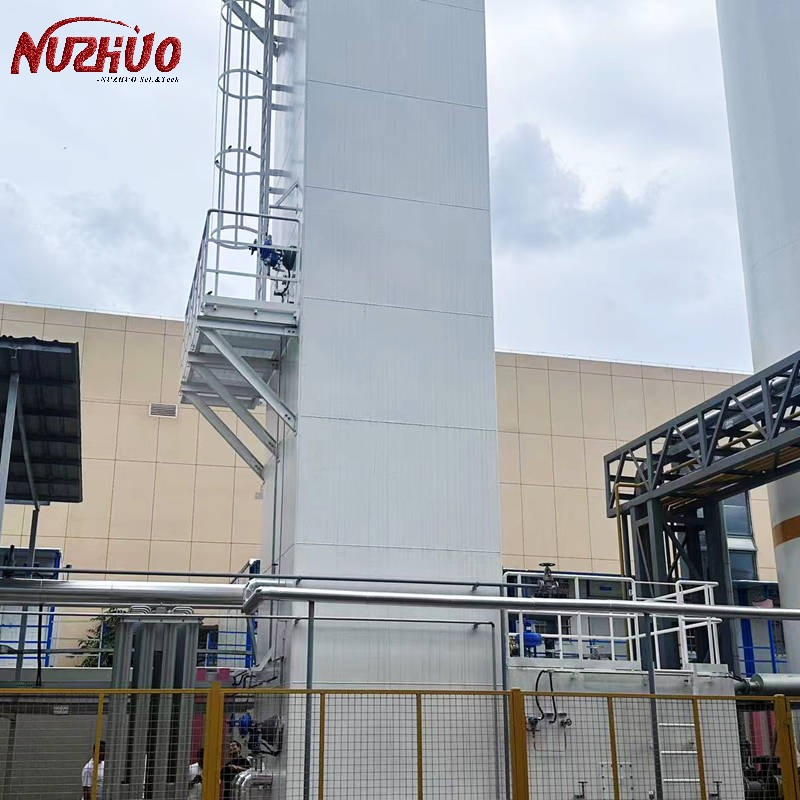

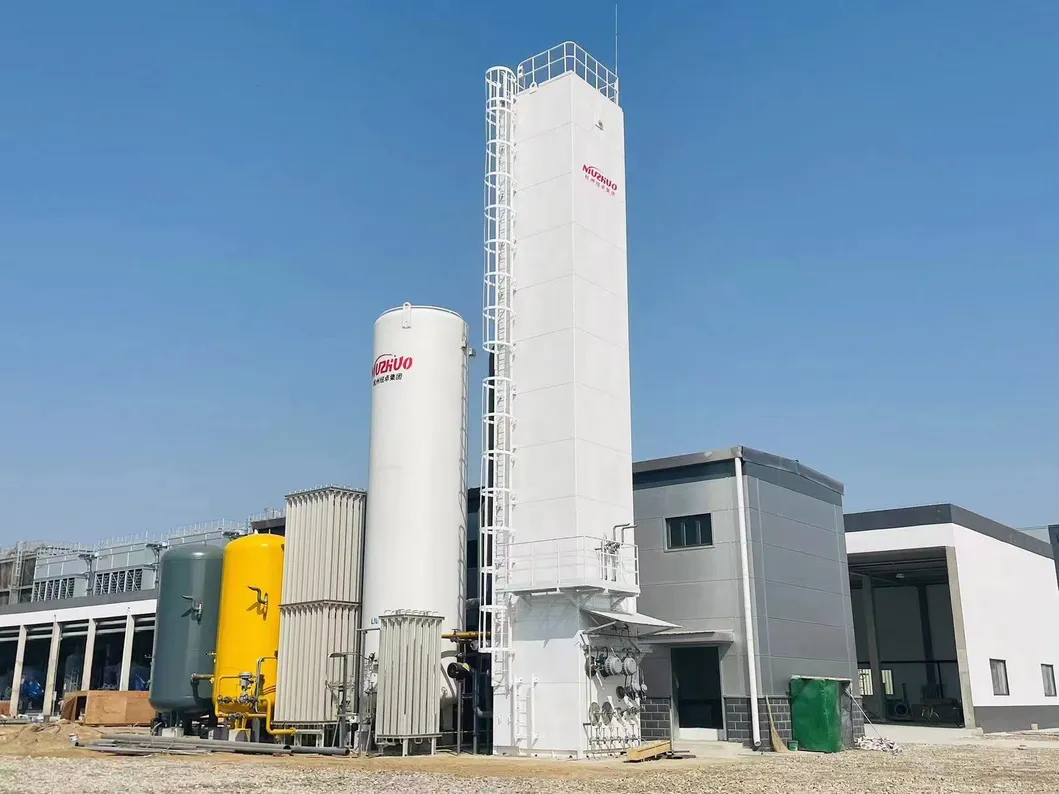

آلة صنع السائل N2 مصنع النيتروجين السائل المبرد

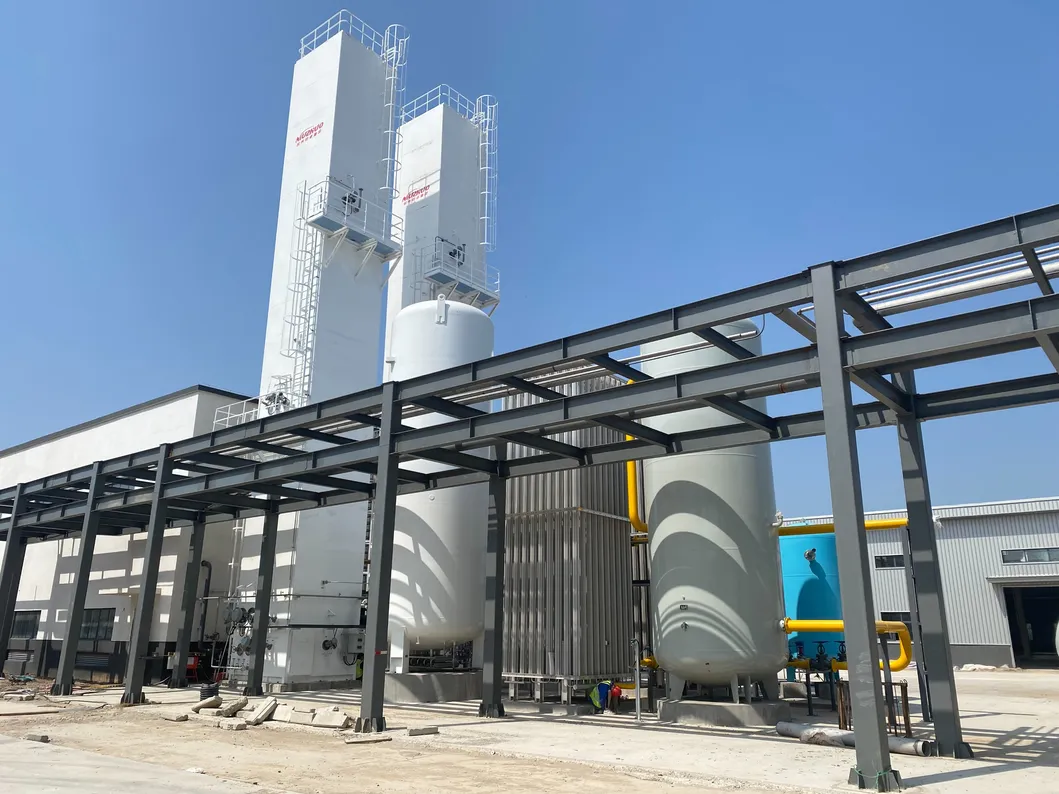

مصنع النيتروجين السائل المبرد للاستخدام الصناعي

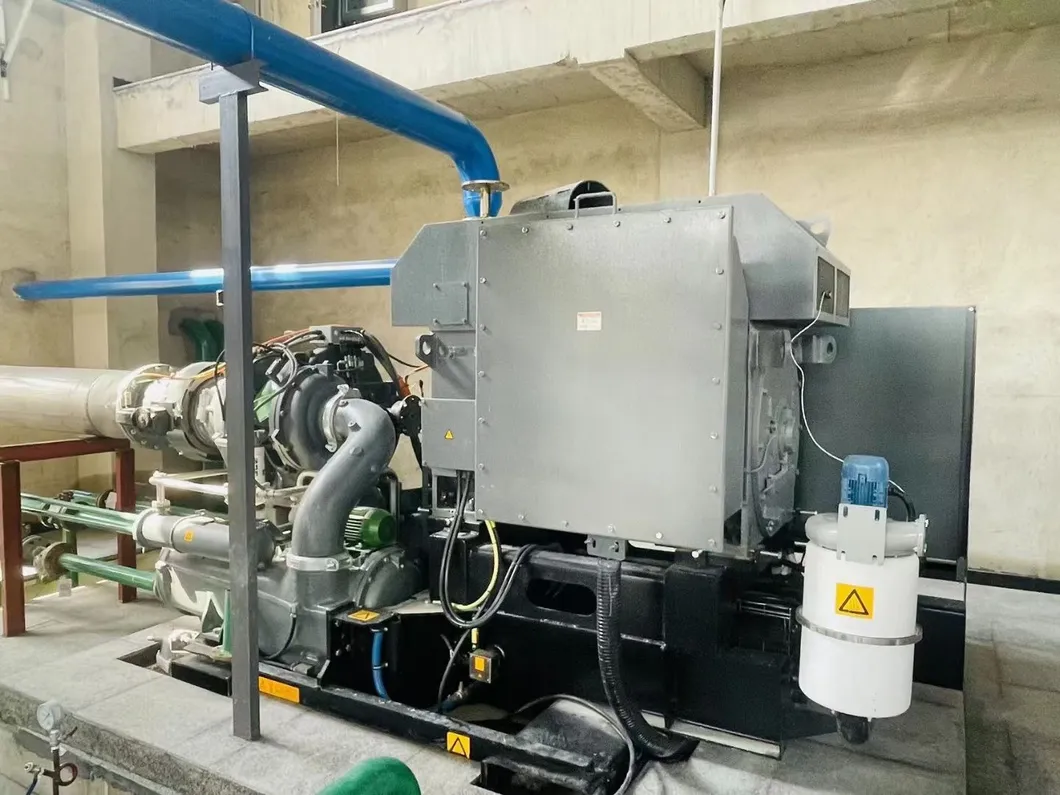

نظام توليد النيتروجين السائل

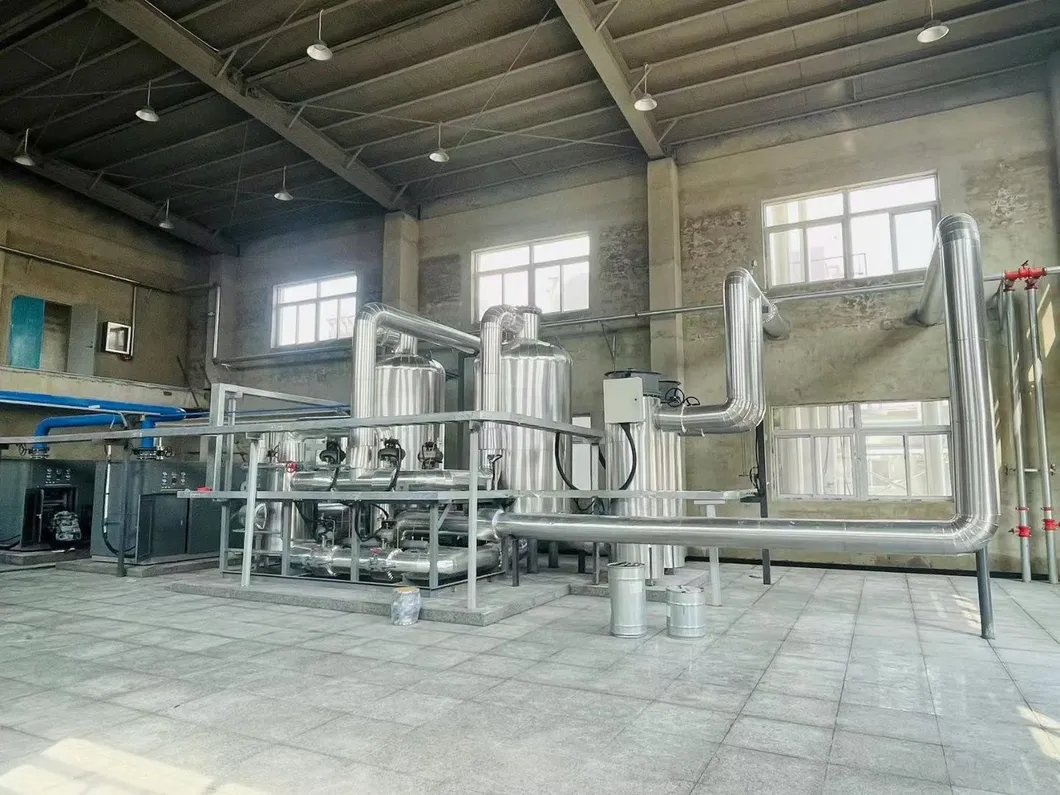

معدات التبريد المفرط لصنع النيتروجين

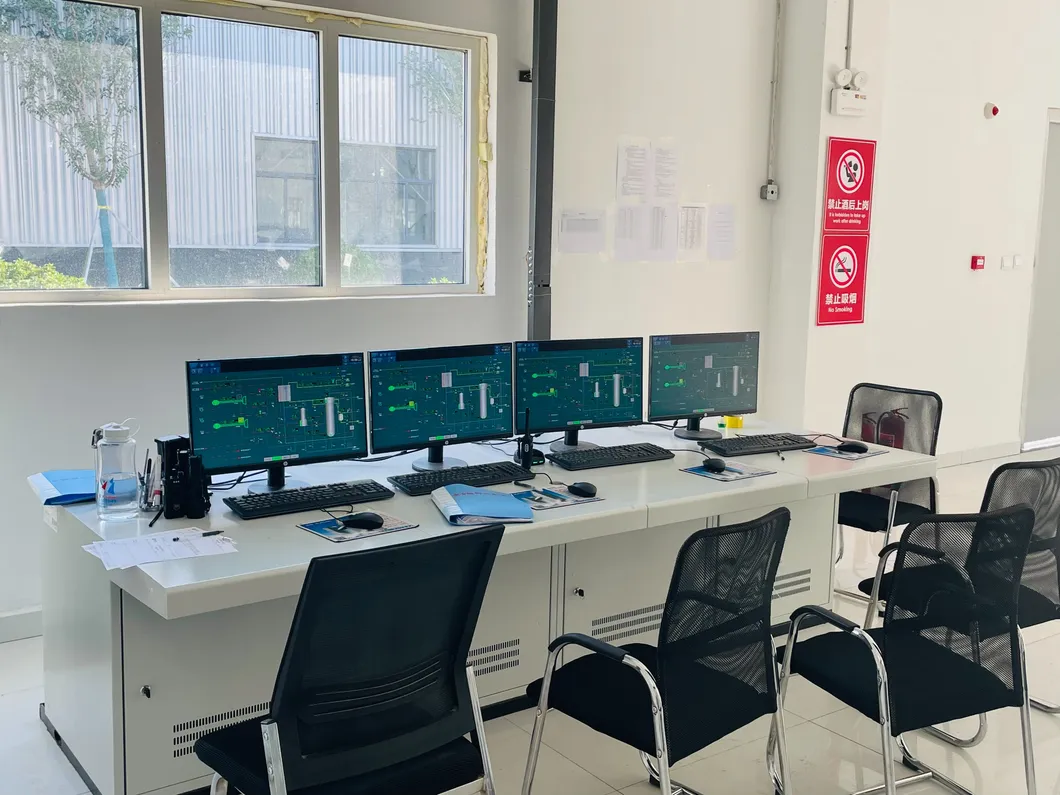

وحدة فصل الهواء الصناعية
إرشادات التثبيت

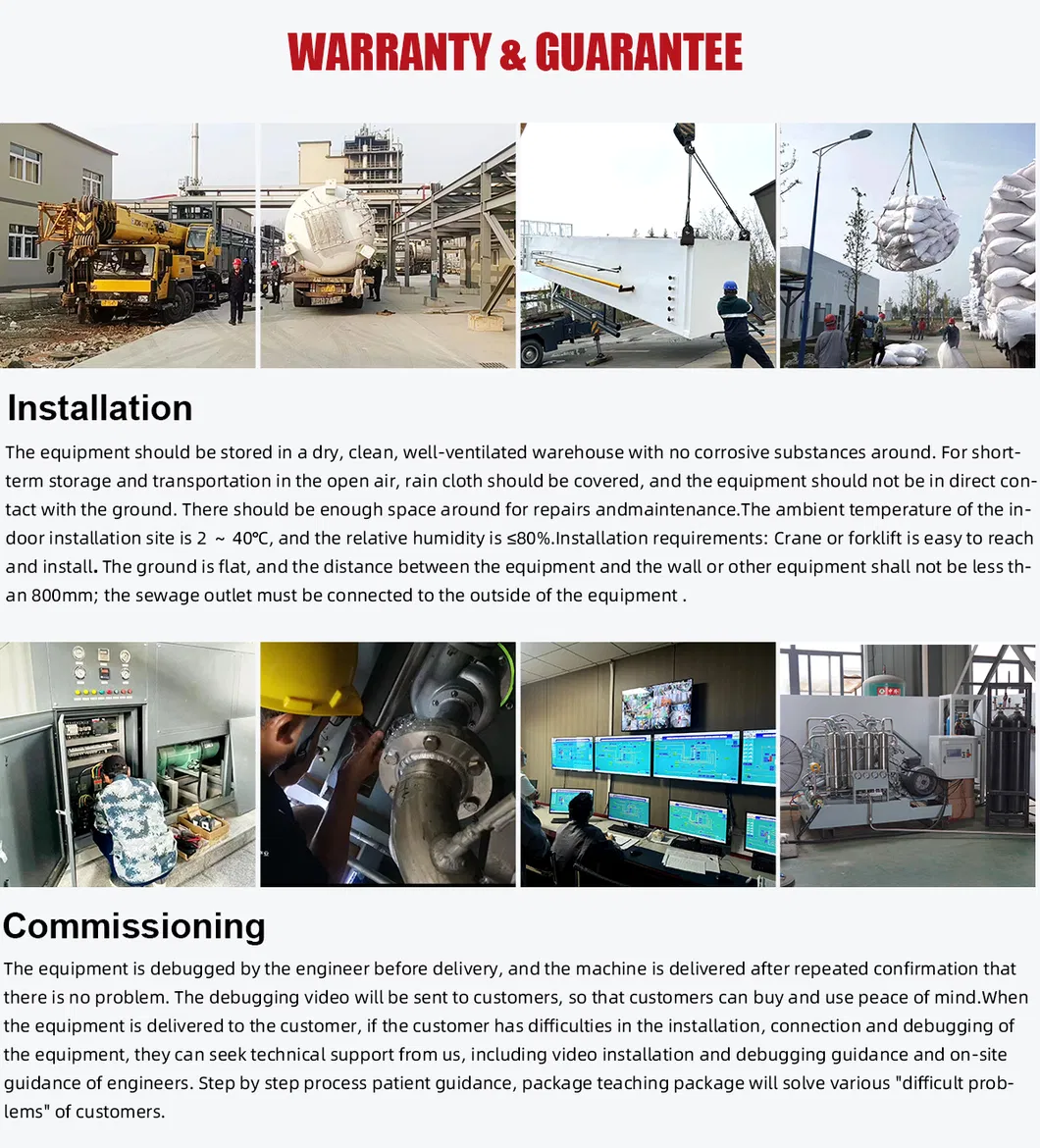

إرشادات التثبيت لوحدة فصل الهواء
الأسئلة المتداولة
السؤال الأول: كيف يمكنني الحصول على عرض الأسعار بسرعة؟

ج: للحصول على عرض أسعار سريع ومفصل، يرجى تزويدنا بالمعلومات التالية:
1) سعة إنتاج الأكسجين/النيتروجين المطلوبة (متر مكعب/ساعة).
2) مستوى النقاء المطلوب.
3) ضغط تفريغ الغاز.
4) الجهد الكهربائي والتردد المحلي (V/PH/Hz).
5) التطبيق والصناعة المستهدفة.

السؤال الثاني: ما هي شروط الدفع المعتمدة؟

ج: شروط الدفع المعتمدة لدينا هي دفعة مقدمة بنسبة 30% عن طريق T/T، والـ 70% المتبقية تدفع قبل الشحن.

السؤال الثالث: ما هي مجالات تطبيق واستخدام الأكسجين والنيتروجين الناتج؟

ج: الأكسجين: يستخدم في صناعة الحديد والصلب لتحسين الصهر، وصناعة الكيماويات لإنتاج الأسمدة، وقطع ولحام المعادن، والدفاع الوطني، والقطاع الطبي للإسعافات الأولية.
النيتروجين: يستخدم كغاز واقٍ في المعادن والإلكترونيات والبترول، وفي صناعة الأسمدة، وحفظ وتجميد الأغذية، والمجالات الطبية والتكنولوجيا الفائقة.

السؤال الرابع: ما الفرق بين تقنية PSA ونظام التبريد المفرط (Cryogenic)؟

ج: تقنية PSA تعتمد على امتزاز الغازات بواسطة المنخل الجزيئي لإنتاج نقاء متوسط، وهي مناسبة للكميات الصغيرة والمتوسطة. أما نظام التبريد المفرط فيعتمد على تسييل الهواء وفصل مكوناته بالتصحيح الحراري، مما يضمن الحصول على كميات ضخمة ونقاء عالٍ جداً للأكسجين والنيتروجين السائل.

السؤال الخامس: كيف يتم ضمان التحكم الآلي في محطة فصل الهواء؟

ج: المحطة مجهزة بنظام تحكم رقمي مؤتمت بالكامل بالاعتماد على تقنيات Siemens للتحكم الصناعي، مما يضمن كفاءة التشغيل، استقرار الإنتاج، وسهولة المتابعة مع توفير أقصى درجات الأمان والسلامة.
