| اسم المنتج | وحدة فصل هواء التبريد | نقاء الأكسجين | 99.6% - 99.8% |
|---|---|---|---|
| الإنتاج | 50-30000 Nm³/ساعة | نقاء النيتروجين | 99.9% - 99.999% |
| الطراز | NZDONAR | حقل التطبيق | الاستخدام في المستشفيات والصناعات |
| البند الرئيسي | نظام ضاغط الهواء، نظام التبريد المسبق، نظام تنقية الهواء، نظام العمود الرجلي، نظام الممدد التوربيني، نظام التعبئة، ونظام التحكم في المعدات الكهربائية | ||
| الطراز | المنتج | الإنتاج (NM³/h) | النقاء |
|---|---|---|---|
| NZDO | الأكسجين | 50 إلى 3000 | 99.6% - 99.8% |
| NZDN | النيتروجين، النيتروجين السائل | 50 إلى 3000 | 99.9% - 99.999% |
| NZDON | الأكسجين، النيتروجين، الأكسجين السائل، النيتروجين السائل | 50 إلى 3000 | الأكسجين: 99.6% - 99.8% النيتروجين: 99.9% - 99.999% |
| NZDONAR | أكسجين، النيتروجين، أرغون، الأكسجين السائل، النيتروجين السائل، الأرغون السائل | O2 ، N2 : 50 إلى 3000 Ar : 5 إلى 90 |
الأكسجين: 99.6% - 99.8% النيتروجين: 99.9% - 99.999% الأرجون: 1.5 جزء في المليون O2 + 4 جزء في المليون N2 |
| رقم | الجزء الرئيسي | الوظيفة |
|---|---|---|
| 1 | نظام ضغط الهواء | يتم ضغط الهواء إلى 0.5-0.7 ميجاباسكال بواسطة ضاغط الهواء، وضاغط الهواء بالطرد المركزي المستورد، والكفاءة العالية، والاستهلاك المنخفض، والتشغيل المستقر والموثوق به. |
| 2 | نظام التبريد المسبق | يتم تبريد الهواء مسبقًا إلى 5 إلى 10 درجة مئوية في وحدة التبريد المسبق، ويتم فصل الرطوبة. يتم تزويد ضاغط التبريد اللولبي الأصلي المستورد ووحدة تكييف الهواء مع جميع مكونات التبريد المستوردة بفاصل مياه ومصارف آلية يدوية ومستوردة لتصريف المياه بانتظام. |
| 3 | نظام تنقية الهواء | إزالة الرطوبة المتبقية وثاني أكسيد الكربون والهيدروكربونات من الهواء المضغوط في منقي المنخل الجزيئي. يتميّز جهاز تنقية الهواء بسرير عمودي أحادي الطبقة ببنية بسيطة وموثوقة وفقدًا منخفض المقاومة؛ ومرشح مدمج وفخ وإعادة تجديد جهاز تنقية الهواء في الوقت نفسه؛ كما يضمن جهاز التسخين الكهربائي عالي الكفاءة الاسترجاع الكامل للمنخل الجزيئي. |
| 4 | نظام العمود الرجلي (صندوق التبريد) | ويمكن استكمال التدفئة والتبريد وتراكم السوائل وتنقية برج التجزئة بطريقة واحدة، كما أن التشغيل بسيط وسريع وسهل. اعتمد مبادل حراري ذو زعانف من الألومنيوم، برج لوحة منخل الحمل الحراري من الألومنيوم، خط أنابيب معدات برج التجزئة بالكامل يحتوي على لحام قوس الأرجون، هيكل البرج وخط الأنابيب الرئيسي في الصندوق البارد مصنوع من سبائك الألومنيوم عالية القوة أو الفولاذ المقاوم للصدأ لزيادة القوة، قلل من تلف الالتواء لخط الأنابيب. تتكون دعامات المعدات والأنابيب وكتيفات الصمامات في الصندوق البارد من سبائك من الفولاذ المقاوم للصدأ أو الألمنيوم. صندوق التبريد معزول برمال اللؤلؤ وصوف الخبث لضمان تقليل فقدان القدرة على التبريد إلى أدنى حد. ويضمن هيكل الصندوق البارد القوة الكلية ومتطلبات مقاومة الزلازل والرياح، ويضمن قدرة تحمل الحمل لصندوق التبريد. عندما يكون صندوق التبريد قيد التشغيل، فإنه مزود بأجهزة حماية وأمان محكمة الغلق. الجهاز الرئيسي في صندوق التبريد مزود بالتأريض الإلكتروستاتيكي. يتم لحام الصمام البارد وخط الأنابيب في صندوق التبريد، كما يتم تجنب وصلات الشفة. |
| 5 | نظام الممدد التوربيني | يتمدد الهواء ويبرد في الممدد التوربيني ويوفر سعة التبريد المطلوبة من الجهاز. تستخدم الممدد التوربيني محمل غاز، يتسم بالبساطة والموثوقية، وسهولة التشغيل، والكفاءة العالية. يتم ضبط الصندوق البارد للممدد بشكل منفصل لضمان سهولة الصيانة. |
| 6 | نظام التبادل الحراري | يتبادل الهواء الحرارة مع الأكسجين الناتج عن إعادة الصقل والنيتروجين والنيتروجين المتسخ في المبادل الحراري لبرج التجزئة، ويتم تبريده بالقرب من درجة حرارة التسييل، ويتم تبادل الأكسجين والنيتروجين والنيتروجين الذي يتم إعادة الصقل بالحرارة المحيطة بشكل متكرر. |
| 7 | نظام التعبئة | إنتاج الغاز الأحادي: عملية الضغط الداخلية (مضخة سائل التبريد المفرط، المبخر عالي الضغط، مُشعب التعبئة). إنتاج الغاز المتعدد: عملية الضغط الخارجية (الأكسجين ومرفع الأرغون، مجمع التعبئة). |
| 8 | نظام التحكم في المعدات والكهربائية | نظام الإنتاج الآلي بالكامل، ونظام التحكم الرقمي. |
| 9 | أخرى | رسم تخطيط المعدات (وفقًا لتصميم الهندسة المدنية)، ورسومات تصميم أنابيب العمليات، ورسومات التصميم الكهربائي للمعدات، وما إلى ذلك. |

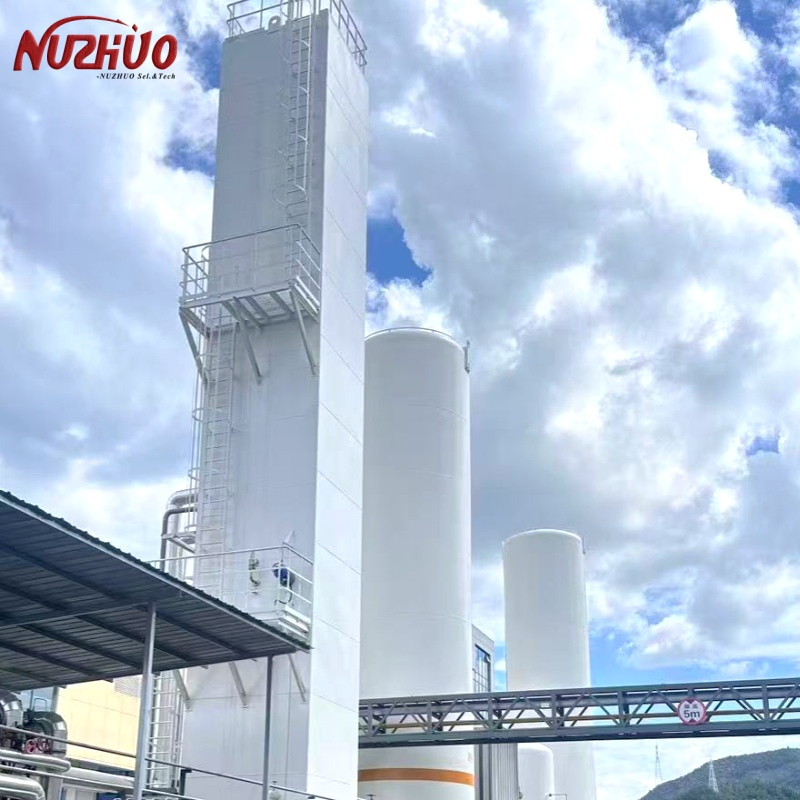

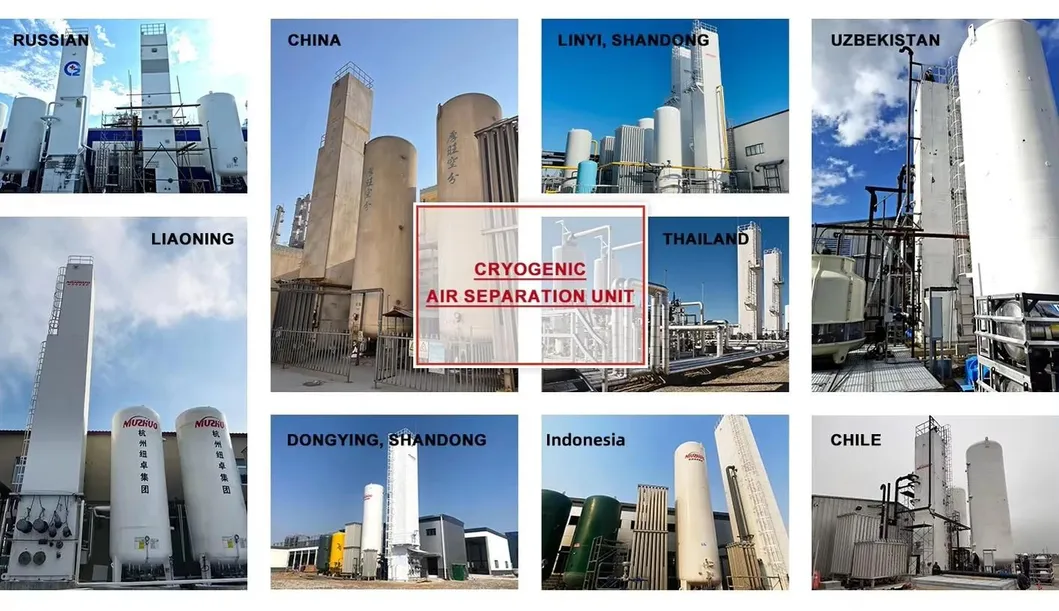

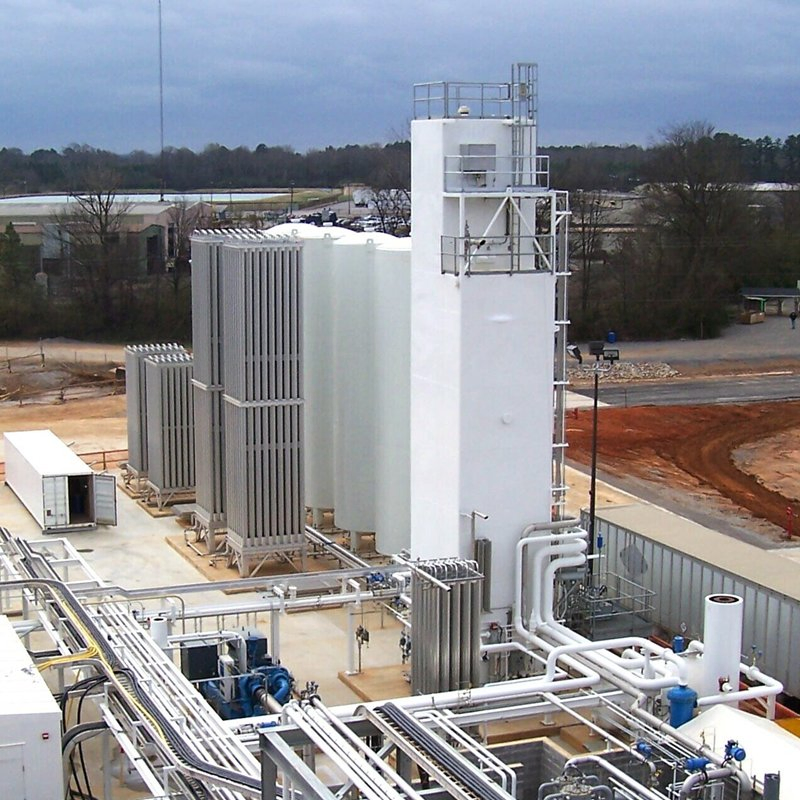

نحن شركة تصنيع رائدة ومورِّد لمصانع فصل الهواء عالية الجودة المبردة، الإعداد التلقائي المفرط لجميع الأحجام تتراوح من 50 م3/الساعة إلى 30000 م3/الساعة بما في ذلك محطات الأكسجين والنتروجين المبردة للأكسجين والنيتروجين في مجال توليد الغاز الصناعي والطبي. تتميز منتجاتنا بأعلى معايير ومواصفات CE الدولية. وقد مرت منتجاتنا بمعظم الوكالات وSGS للتصدير.
تتخصص شركة المجموعة في تصميم وتصنيع وحدات فصل هواء التبريد المفرط، ومولد الأكسجين VPSA، ومعدات تنقية الهواء المضغوط، ومولد النيتروجين PSA، ومولد الأكسجين PSA، ومولد الغاز الخالي من الزيت، وصمامات التحكم الذكية الكهربائية والهوائية، وصمام التحكم في درجة الحرارة، وصانع صمام الإغلاق. تتطابق بنية المنتج مع الخدمة من نقطة واحدة. وتستخدم هذه المنتجات على نطاق واسع في مجالات البتروكيماويات والطاقة الكهربائية والمعادن والخدمات الطبية والطاقة وغيرها من المجالات. تتوافق جميع المنتجات مع معايير CE، ISO9001، و ISO13485.
