مبدأ العمل وهيكل النظام
العمل القائم على المبادئ يُستخدم الخُل الجزيئي الكربوني عالي الجودة كمثني التواء بواسطة وحدة امتصاص التأرجح بالضغط. تحت ضغط معين، بسبب التأثير الديناميكي، معدل انتشار الأكسجين والنيتروجين على المنخل الجزيئي الكربوني مختلف. يتم امتصاص جزيئات الأكسجين بواسطة المنخل الجزيئي الكربوني بكميات كبيرة. يتم إثراء جزيئات النيتروجين في مرحلة الغاز لتحقيق فصل الأكسجين والنيتروجين. وحيث أن قدرة الامتصاص الخاصة بالمنخل الجزيئي الكربوني للأكسجين تختلف بشكل كبير مع الضغط، فإن تقليل الضغط يمكن أن يؤدي إلى امتصاص جزيئات الأكسجين التي يتم سدها بواسطة المنخل الجزيئي الكربوني، بحيث يمكن تجديد المنخل الجزيئي الكربوني وإعادة استخدامه.
يتم اعتماد عمليتين من عمليات وحدات الامتزاز، إحداهما تتعلق بالامتصاص وإنتاج النيتروجين، والأخرى تتعلق بتفريغ النيتروجين وتجديده، ودورات التناوب، والإنتاج المستمر للنيتروجين عالي الجودة.

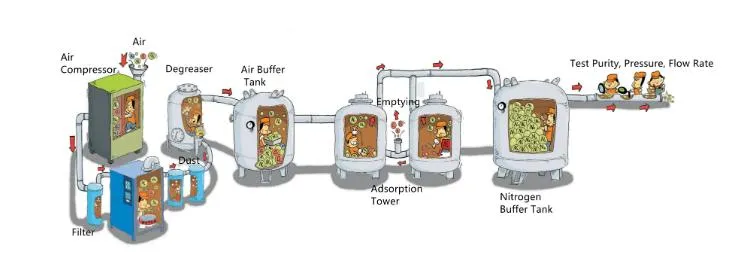

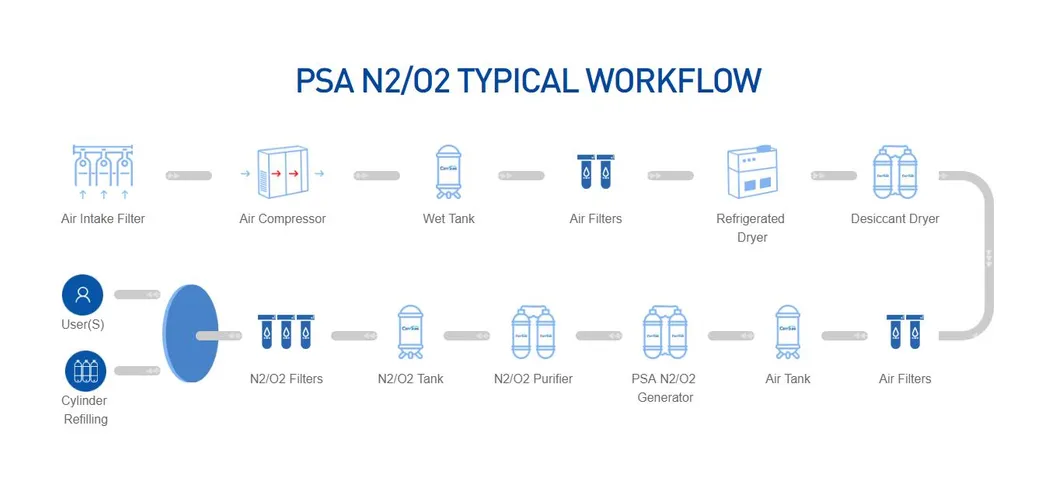

مخطط التدفق

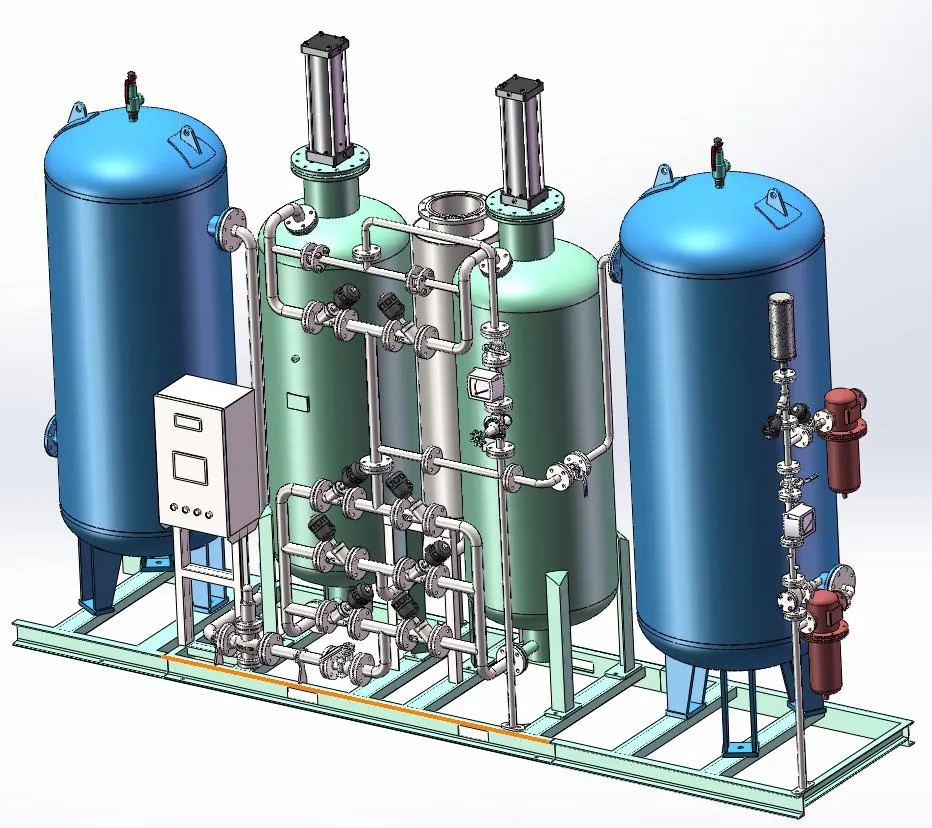

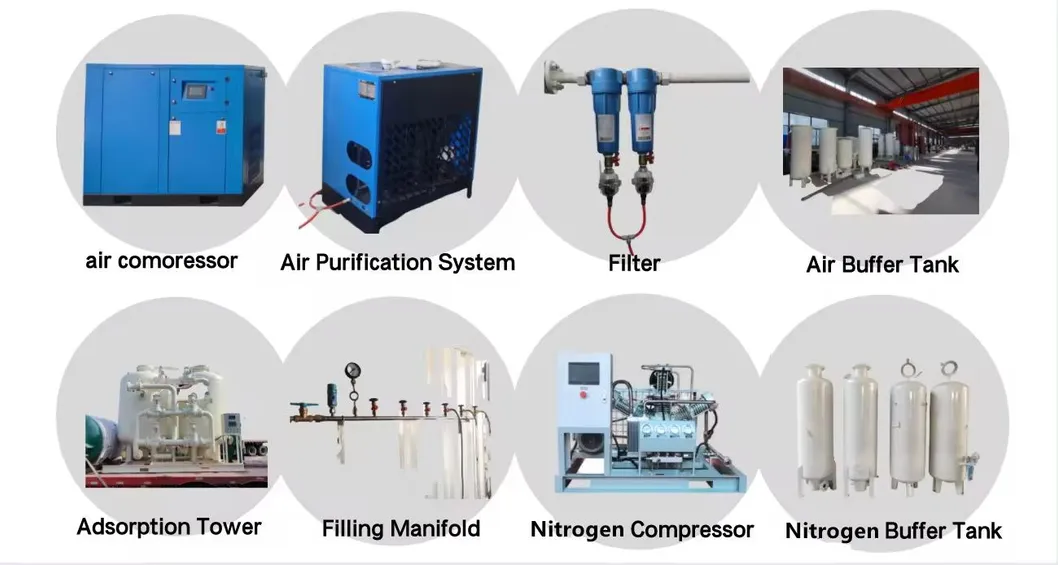

الأجزاء الرئيسية ووظائفها
| رقم |
الجزء الرئيسي |
الوظيفة |
| 1 |
ضاغط الهواء |
يُستخدم الهواء كمادة خام لتجميع وضغط الهواء إلى 8 بار (من النوع الملولب). |
| 2 |
مجفف مبرّد |
تزيل التهيئة القياسية الرطوبة والشوائب في الهواء، بحيث تصل نقطة ندى الهواء إلى -20 درجة مئوية. |
| 3 |
فلتر الدقة |
فلتر مكيف الهواء ثلاثي المراحل لإزالة الزيت والغبار والمواد الملوثة. |
| 4 |
خزان احتياطي الهواء |
قم بتخزين الهواء النقي والجاف لإمتزاز وفصل الأكسجين والنيتروجين فيما بعد كمخزن للمواد الخام. |
| 5 |
برج الامتزاز |
يمكن أن يعمل برج الامتزاز A&B بالتناوب، حيث يقوم بإتوليد الامتزاز، وتعبئة منخل الصوديوم الجزيئي لتصفية جزيئات الأكسجين. |
| 6 |
المحلل |
مراقبة وتحليل نقاء الأكسجين والنيتروجين في الوقت الحقيقي، مما يشير إلى أن الجهاز يعمل بشكل طبيعي ومثير للانزعاج. |
| 7 |
الصمامات وخطوط الأنابيب |
تحقق صمامات التحكم الذكية التشغيل التلقائي للمعدات، والتحكم في PLC، وخطوط الأنابيب SUS304. |
| 8 |
خزان احتياطي الغاز |
خزّن الأكسجين والنيتروجين بنقاء مؤهل، والذي يمكن استخدامه مباشرة عبر الأنابيب أو لتعبئة الزجاجات. |
| 9 |
منظم الضغط |
اضبط درجة حرارة ضغط مخرج الأكسجين والنيتروجين ودرجة حرارته (3-6 بار). |
| 10 |
فلتر الغبار |
أزل الغبار الذي جلبه المنخل الجزيئي في الأكسجين و النيتروجين. |
| 11 |
صمام الفحص |
منع تدفق الأكسجين والنيتروجين للخلف. |
| 12 |
معزز الغاز |
ضغط الأكسجين والنيتروجين إلى ضغط التعبئة، بشكل عام 150 بار أو 200 بار. |
| 13 |
ملء المجمع |
قسّم الأكسجين والنيتروجين عالي الضغط إلى كل أسطوانة غاز. |
الأسئلة المتداولة
س 1: هل أنت شركة تجارية أو شركة تصنيع؟
ج: أولاً، نحن جهة تصنيع متخصصة، لدينا مصنعنا الخاص وفريق من المهندسين ذوي الخبرة. ثانياً، لدينا فرق تجارة دولية خاصة بنا لتقديم أفضل الخدمات. كما نوفر الدعم الفني طوال فترة تشغيل المعدات وخدمة متميزة ما بعد البيع.
السؤال 2: ما هي شروط الدفع المتاحة؟
ج: الخيارات المتاحة هي:
أ. دفع 30% مقدمًا عن طريق T/T، وسداد الباقي قبل الشحن.
ب. دفع 30% مقدمًا عن طريق T/T، والباقي بموجب خطاب اعتماد غير قابل للإلغاء.
ج. كما نقبل التفاوض على شروط أخرى حسب الاتفاق.
س 3: كم تبلغ فترة التسليم؟
ج: تعتمد فترة التسليم على نوع وسعة الماكينة المطلوبة كالتالي:
1. مولد النيتروجين PSA بسعة 3-60 NM³/h: تتراوح مدة التسليم بين 15-20 يومًا.
2. مولد النيتروجين PSA بسعة 60-300 Nm³/h: تتراوح مدة التسليم بين 35-40 يومًا.
3. مولد النيتروجين PSA بسعة تفوق 300 Nm³/h: تستغرق مدة التسليم 55 يومًا أو أكثر.
4. محطة النيتروجين مع وحدة تعبئة الأسطوانات: تستغرق 25-30 يومًا.
5. محطة النيتروجين المصممة داخل حاوية قياسية: تستغرق 30-35 يومًا.
س 4: ما هي سياسة ضمان جودة المنتج؟
ج: نحن نقدم فترة ضمان جودة شاملة لمدة سنة واحدة، مع دعم فني مجاني مدى الحياة. كما ندعم عمليات الفحص من خلال طرف ثالث مستقل ونوفر شهادات معتمدة مثل SGS وTUV وفقاً للتفاوض.
س 5: هل تقدمون خدمات تصنيع المعدات الأصلية وتصميمها (OEM/ODM)؟
ج: نعم، نقوم بذلك. يرجى تزويدنا بمتطلباتكم المحددة وسيقوم مهندسونا بتصميم النظام وتقديم العرض الفني والتجاري الملائم بناءً عليها.
س 6: هل المعدات المعروضة جديدة أم مستخدمة؟ هل هي مخصصة؟
ج: جميع الماكينات التي ننتجها جديدة بالكامل، ويتم تصميمها وتصنيعها خصيصاً لتلبية المتطلبات والمواصفات الفنية المحددة من قبل العميل.
