ملخص
المعلومات الأساسية
نموذج رقم.
OX3-93
شهادة
CE
مستوى الضوضاء
متوسط
الجهد االكهربى
التخصيص
نقاء
92.5٪ -93.5٪
حجم أنبوب المدخل
dn25
قطر أنبوب المخرج
dn25
Host L×W(mm)
1300×1200×2000
إنتاج الغاز (م³/ساعة)
3
Effective air consumption(Nm³/min)
0.7
حزمة النقل
التخصيص
تخصيص
التخصيص
الأصل
الصين
رمز النظام المنسق
8419601900
القدرة الإنتاجية
600 وحدة/سنة
مواصفات المنتج

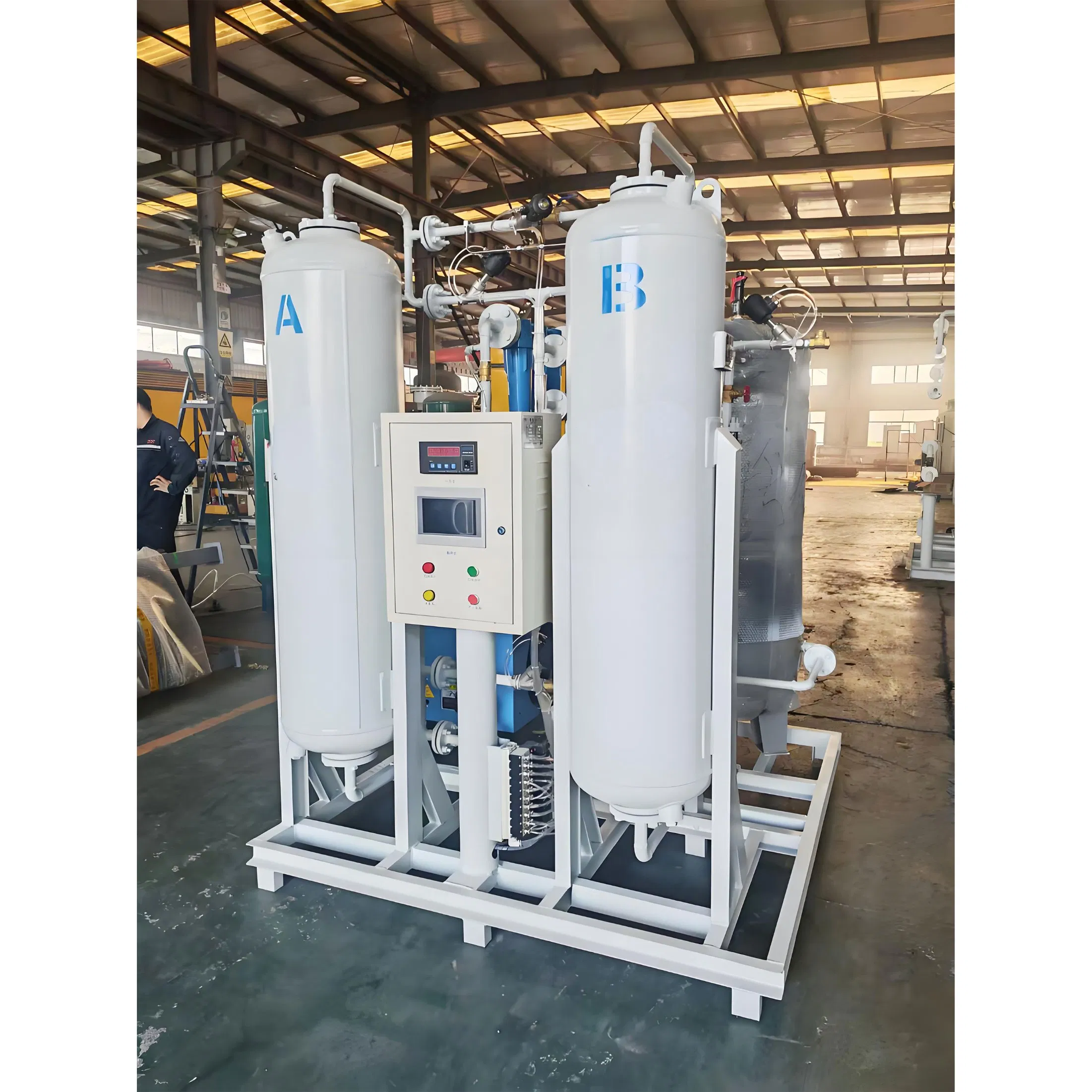

مولد الأكسجين PSA

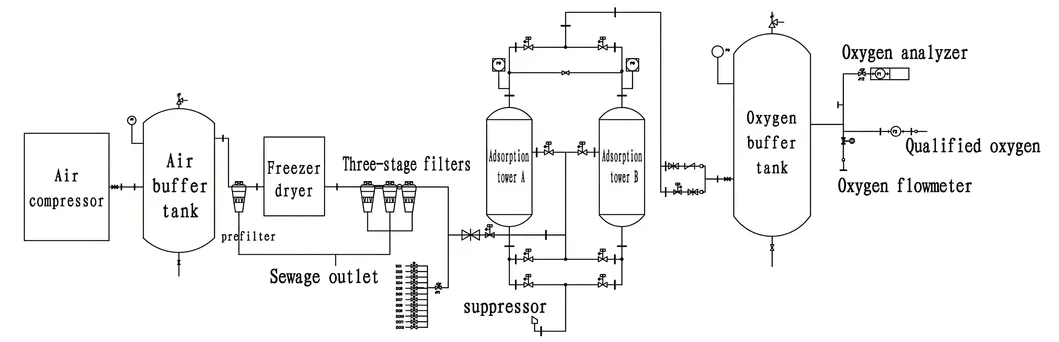

مخطط تدفق العمل
مبدأ التشغيل: لب الـ PSA أكسجين مولّد أن يحقّق أكسجين فصل ب يستفيد من الـ أدفسكرينت مختلفة من سنفور جزيئيّة لغازات مختلفة. بعد المرور عبر الفلتر لإزالة الغبار والتشوائب، يدخل الهواء المضغوط إلى برج الامتزاز المزود بالمناخل الجزيئية. تحت ضغط عال، ويفضل السيفز الجزيئية امتصاص الشوائب مثل النيتروجين، ثاني أكسيد الكربون وبخار الماء، في حين الأكسجين، نظرا لسعة الامتزاز الأصغر، يمر عبر طبقة المنخل الجزيئي، وتخرج من أعلى برج الامتزاز، وتشكيل الأكسجين عالي النقاء.

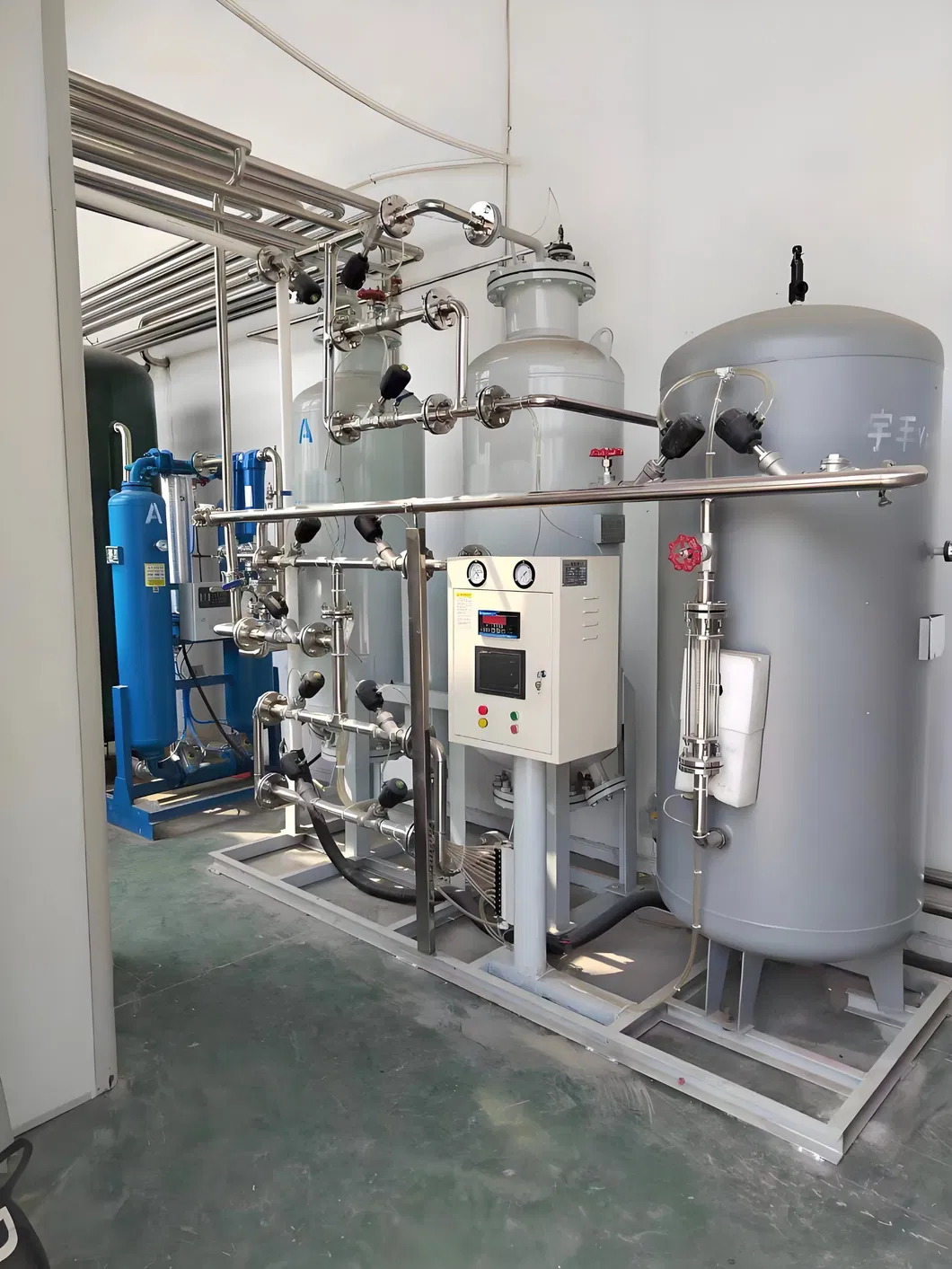

المكونات الأساسية
- ضاغط الهواء الخالي من الزيت: يوفر هواءً مضغوطًا نظيفًا وخاليًا من التلوث، يعمل كمصدر طاقة للنظام.
- برج الامتزاز والمنخل الجزيئي: الغربال الجزيئي هو مادة الامتزاز الأساسية، مع عمر خدمة نموذجي يتراوح بين 8000 و12000 ساعة.
- مجموعة الصمامات التلقائية ونظام التحكم: لتمكين عمليات تحويل وتجديدها الخاصة ببرج الامتزاز، وضمان التشغيل التلقائي للجهاز.
- خزان المخزن المؤقت، ومقياس التدفق، وجهاز مراقبة النقاء: يعمل على موازنة تقلبات خرج الأكسجين ويراقب ما إذا كان تركيز الأكسجين يفي بالمعيار.
حقول التطبيق
- المجال الطبي: يستخدم في أجنحة المستشفى الطبية المتكاملة (ICU)، وغرف التشغيل، ومعدات العلاج بالأكسجين، إلى آخر ذلك، لتوفير الأكسجين الطبي عالي النقاء.
- المجال الصناعي: في الصناعات مثل المعادن، وصناعة الزجاج، وتجهيز المعادن، يدعم هذا القطاع عمليات مثل الاحتراق الغني بالأكسجين وتفاعلات الأكسدة.
- مجال حماية البيئة: يستخدم في معالجة مياه الصرف الصحي، ومعالجة غاز النفايات، إلى آخر ذلك، لدعم عمليات المعالجة البيولوجية.
- المناطق المرتفعة: في المناطق التي تتجاوز ارتفاع 4000 متر، توفر إمدادات الأكسجين الثابتة إلى نقاط الدفاع الحدودية والمواقع السياحية، إلى آخر ذلك.
قائمة النماذج
| الطراز |
إنتاج الغاز (nm³/h) |
استهلاك فعال للهواء (nm³/دقيقة) |
حجم أنبوب المدخل (DNmm) |
قطر أنبوب المخرج (DNmm) |
مضيف L×W (مم) |
| OX3-93 |
3 |
0.7 |
25 |
25 |
1300×1200×2000 |
| OX5-93 |
5 |
1.1 |
25 |
25 |
1400×1300×2000 |
| OX10-93 |
10 |
2.1 |
32 |
25 |
1500×1300×2300 |
| OX30-93 |
30 |
6.4 |
50 |
25 |
3800×1000×3100 |
| OX40-93 |
40 |
8.6 |
50 |
25 |
4300×1200×3000 |
| OX50-93 |
50 |
11 |
65 |
25 |
4600×1200×3200 |
| OX60-93 |
60 |
13 |
65 |
25 |
5200×1400×3400 |
| OX80-93 |
80 |
17 |
80 |
25 |
5700×1600×3300 |
| OX100-93 |
100 |
21 |
80 |
25 |
6100×1600×3800 |
| OX120-93 |
120 |
26 |
100 |
32 |
6500×1600×4800 |
| OX150-93 |
150 |
32 |
100 |
32 |
7400×2200×3500 |
| OX200-93 |
200 |
43 |
125 |
40 |
9500×2200×4100 |
الأسئلة المتداولة
ما هي أسعارك؟
قد تتغير الأسعار اعتماداً على العرض وعوامل أخرى في السوق. يرجى التواصل معنا للحصول على مزيد من التفاصيل.
كم من الوقت يدوم مولد النيتروجين؟
كما هو الحال مع أي جهاز، فإن الأمر يعتمد على الصيانة الوقائية. إذا قمت باتباع إجراءات الصيانة العادية، يجب أن يستمر النظام لأكثر من 10 سنوات.
ما حجم مولد النيتروجين؟
يتحدد الحجم بناءً على تحديد متطلبات النيتروجين، متطلبات النقاء المطلوبة، حساب معدل التدفق المطلوب، مع الأخذ بالاعتبار قياسات الضغوط التشغيلية.
هل أنت مصنع أم شركة تجارية؟
نحن مصنع تصنيع متخصص، ويمكن تخصيص المنتجات وفقًا لمتطلباتكم الخاصة لتلبية كافة احتياجاتكم مع تقديم خدمة ممتازة ما بعد البيع.
ما هي مدة ضمان منتجاتك؟
تبلغ فترة ضمان الجهاز 12 شهرًا. خلال هذه الفترة، إذا كان الجهاز أو أي مكونات تعرضت للتلف بسبب مشاكل في الجودة، فسيتم تغطية تكاليف الإصلاح أو الاستبدال. وفي حال حدوث تلف ناتج عن التشغيل أو الاستخدام غير الصحيح، يتحمل المستخدم التكاليف. بعد فترة الضمان، نوفر خدمات صيانة المعدات مدى الحياة.
ما هي مجالات التطبيق الرئيسية لمولد الأكسجين؟
يستخدم على نطاق واسع في المجال الطبي (أجنحة المستشفيات، غرف العمليات)، المجال الصناعي (المعادن، الزجاج، وتجهيز المعادن)، حماية البيئة (معالجة مياه الصرف الصحي)، وفي المناطق المرتفعة لتوفير إمدادات أكسجين ثابتة.
