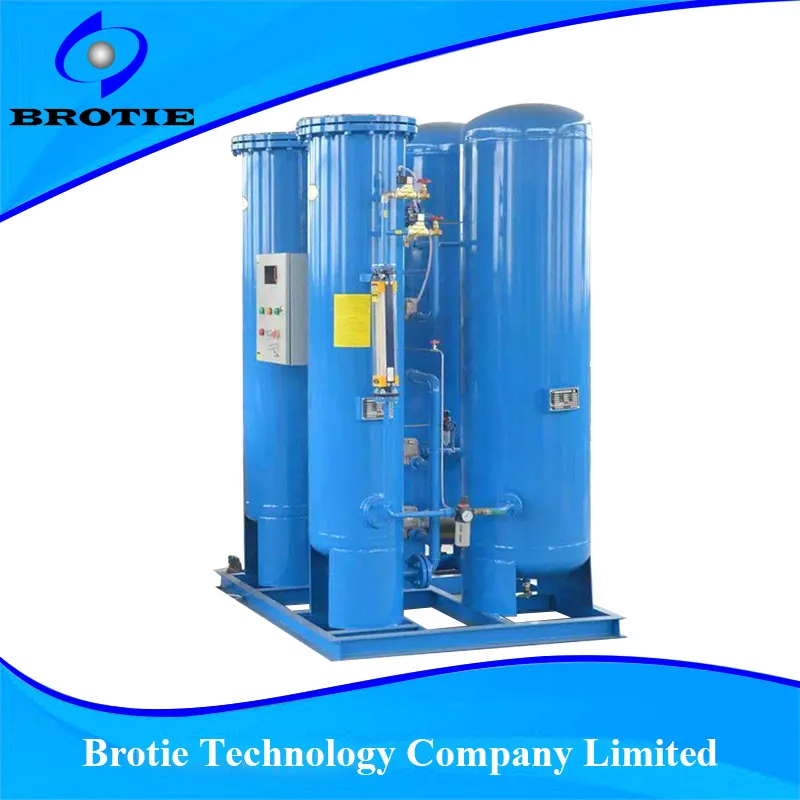

مولد الأكسجين الطبي BRHO-3 مع محطة التعبئة
النقاء: ≥ 93% | السعة: 3 نانم3/ساعة
اختياري: 150 بار لغرض تعبئة الأسطوانة
• نظام تفريغ الشحن الأوتوماتيكي مجهز بالكامل
الميزات والمزايا لمولد الأكسجين الطبي
⚙️
المزايا التكنولوجية
- اعتماد عملية امتزاز الأبراج المزدوجة الخاصة بالتأرجح والضغط.
- يخضع خزان امتزاز سفينة الضغط للإشراف الإداري لضمان سلامة وأمان التشغيل.
- تحكم تلقائي في تفريغ الغاز وتهوية الأكسجين غير المؤهل لضمان جودة الأكسجين داخل خط الأنابيب.
- إمكانية ضبط ضغط الأكسجين والمخرجات في حدود 0.3-0.7 ميجاباسكال لتلبية احتياجات الاستهلاك.
🎨
مزايا التصميم
- خزان امتزاز بتصميم مستقيم للأنبوب لزيادة كفاءة استخدام المنخل الجزيئي.
- بنية مدخل انتشار من نوع الغسل الارتجاعي لتوزيع الهواء بفعالية وتقليل التآكل.
- تصميم ضغط ميكانيكي ذاتي التشغيل لحماية المنخل الجزيئي من التكسير وإطالة عمره.
- تقنية ارتداد الأكسجين غير المؤهل لتقليل فقدان الغاز وتوفير طاقة الضاغط.
- دمج خزانات الأكسجين والهواء الاحتياطية لتسهيل التركيب وتقليل المساحة المطلوبة.
💰
ميزة التكلفة والتشغيل
- تشغيل تلقائي كامل وإنتاج عند الطلب يقلل استهلاك الطاقة بشكل كبير.
- إمكانية التشغيل بدون طيار، مما يقلل من تكاليف إدارة العمالة.
- المواد الخام هي الهواء المحيط فقط، مع استهلاك الطاقة الكهربائية دون الحاجة لمواد إضافية.
- نظام تحكم ذكي عن بعد لعرض معلمات العمل وتنبيهات الأعطال عبر الهاتف المحمول أو لوحة التحكم المركزية.
وصف نظام توليد الأكسجين الطبي BRHO-3

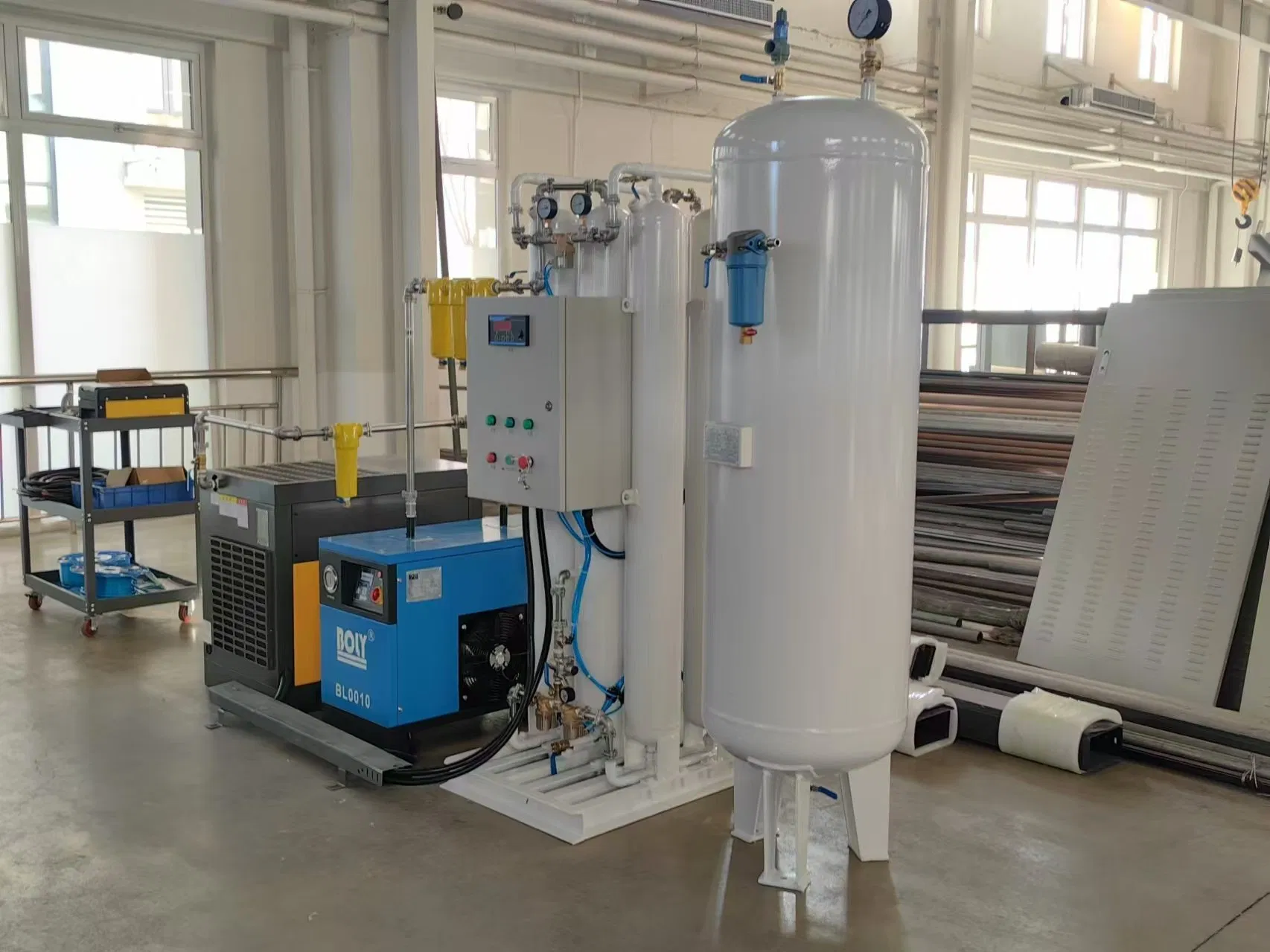

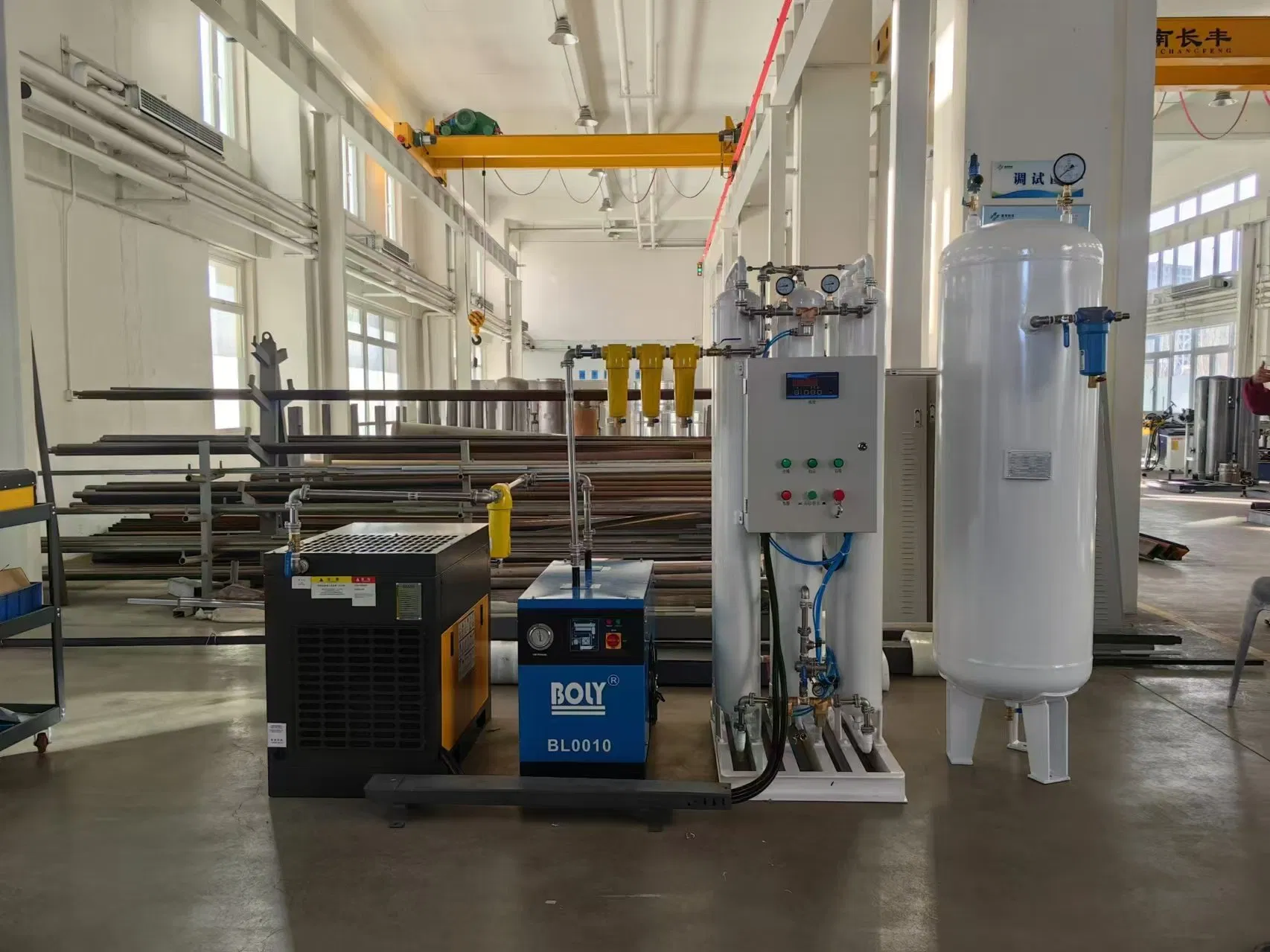

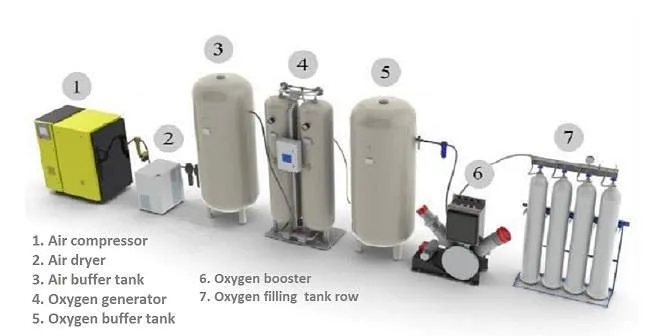

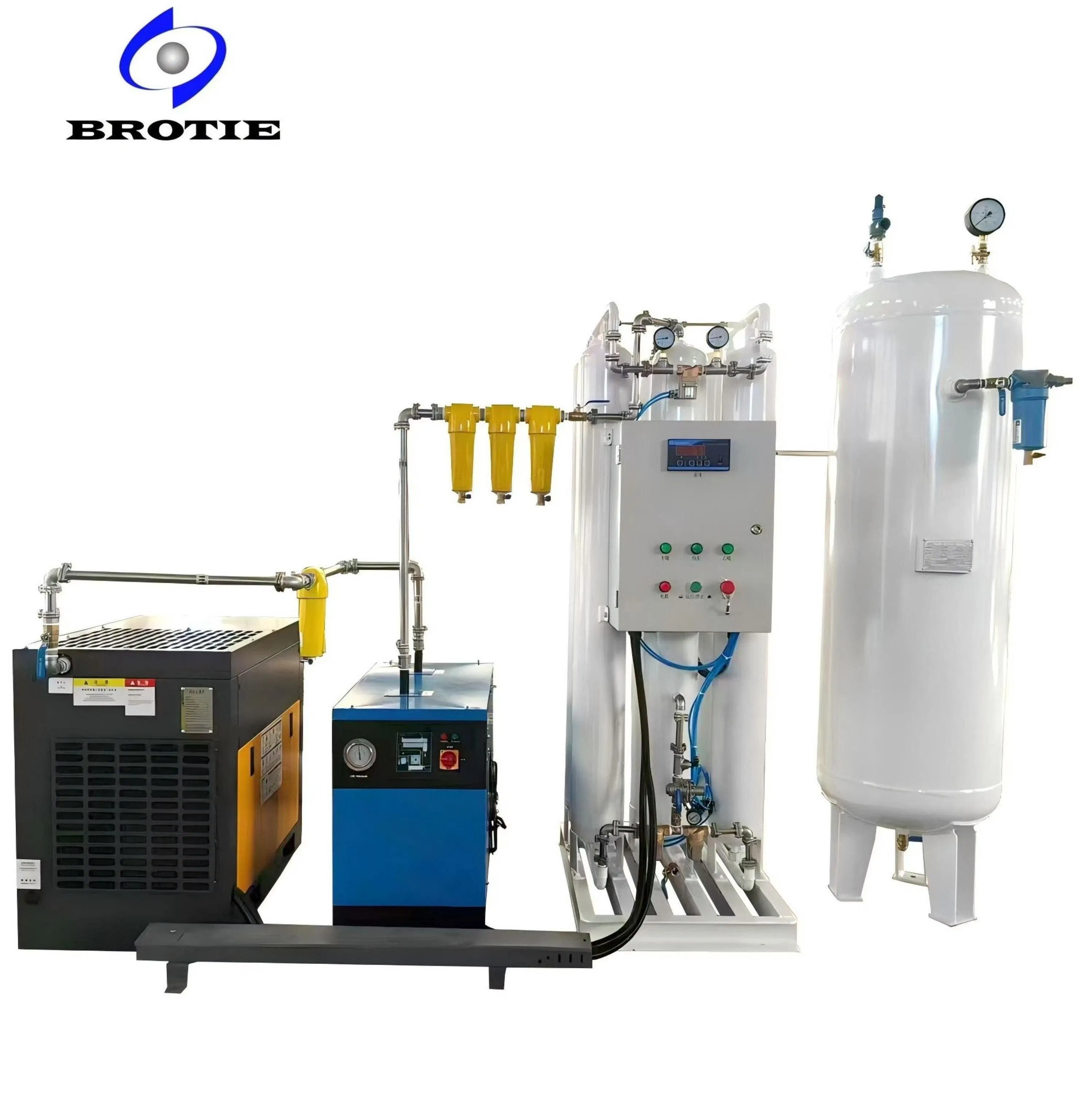

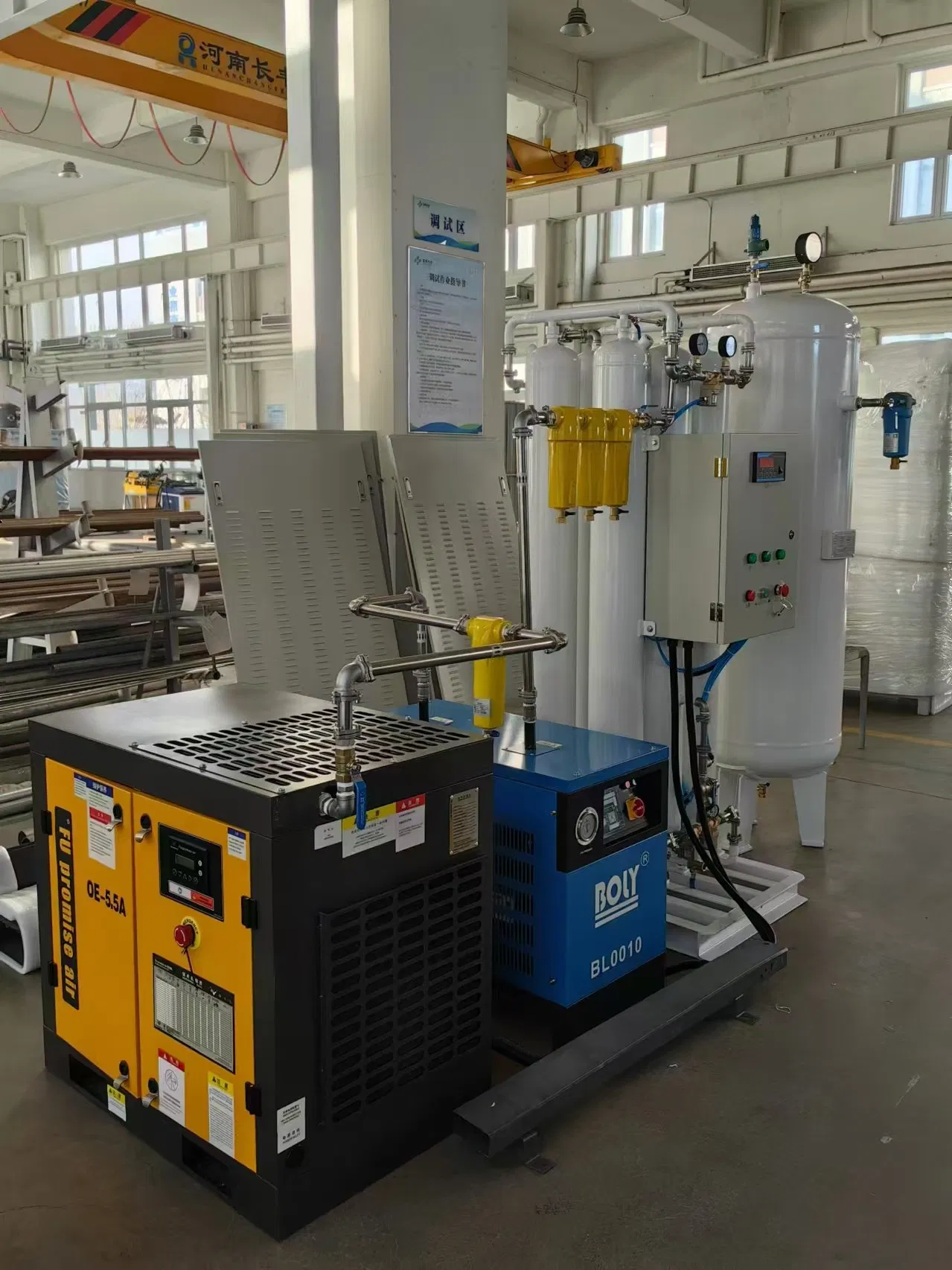

يتضمن نظام توليد الأكسجين الطبي BRHO-3 ضاغط هواء لولبي واحد، ومجفف هواء مبرد واحد مع المرشحات اللازمة، ومولد الأكسجين الرئيسي BRHO-3، بالإضافة إلى ضاغط أكسجين خالٍ من الزيت بالكامل ومحطة تعبئة الأكسجين الاختيارية.
يتم تنقية الهواء المضغوط من خلال مجفف الهواء والمرشحات قبل دخوله لخزان الهواء الاحتياطي. ينتج المولد الأكسجين باستخدام تقنية PSA (امتزاز تأرجح الضغط) المعتمدة عالمياً. يتم تسليم الأكسجين بنقاء يزيد عن 93% إلى خزان الأكسجين الاحتياطي حيث تتم مراقبة النقاء باستمرار عبر جهاز تحليل الأكسجين. يبلغ الضغط الأولي حوالي 4.5 بار، ويمكن رفعه اختيارياً إلى 150 بار باستخدام ضاغط الأكسجين الخالي من الزيت لتعبئة الأسطوانات.
نطاق إمداد نظام توليد الأكسجين الطبي BRHO-3
| رقم |
العنصر |
الطراز |
الكمية |
المصدر / المصنع |
| 1 |
مولد الأكسجين |
BRHO-3 |
1 |
الشركة المصنعة |
| - |
الغربال الجزيئي الزيوليت |
- |
كافٍ |
شريك معتمد |
| - |
صمام يتم التحكم فيه بالهواء |
- |
8 |
شريك معتمد |
| - |
صمام الملف اللولبي |
- |
6 |
شريك معتمد |
| - |
وحدة التحكم (PLC) |
- |
1 |
سيمنز، ألمانيا |
| - |
نظام تعبئة ZMS |
- |
2 |
شريك معتمد |
| - |
محلل الأكسجين عبر الإنترنت |
- |
1 |
الشركة المصنعة |
| - |
مقياس الضغط |
- |
2 |
الشركة المصنعة |
| - |
خافض صوت الغاز المتبقي |
- |
1 |
الشركة المصنعة |
| - |
نظام تفريغ الشحن الأوتوماتيكي |
- |
1 |
الشركة المصنعة |
| 2 |
ضاغط الهواء |
OE-7.5 أمبير |
1 |
شريك معتمد |
| 3 |
مجفف هواء المبرد |
BL0010 |
1 |
شريك معتمد |
| 4 |
نظام فلترة الهواء المضغوط |
- |
1 |
شريك معتمد |
| - |
فلتر الأغراض العامة |
PF-16BC |
1 |
شريك معتمد |
| - |
فلتر إزالة الغبار |
PF-16BT |
1 |
شريك معتمد |
| - |
فلتر إزالة الزيت |
PF-16BA |
1 |
شريك معتمد |
| - |
فلتر إزالة الزيت عالي الكفاءة |
PF-16BF |
1 |
شريك معتمد |
| 5 |
نظام فلترة الأكسجين |
- |
1 |
شريك معتمد |
| - |
فلتر إزالة البكتيريا |
PKS1-16S |
1 |
شريك معتمد |
| 6 |
ضاغط الأكسجين (اختياري) |
O2-3/4-150 |
1 |
الشركة المصنعة |
| 7 |
تعبئة الأكسجين (اختياري) |
5*2 |
1 |
شريك معتمد |
شروط التشغيل والوثائق التجارية
- فترة الضمان: تبلغ فترة الضمان على السلع الخاضعة لنطاق التوريد 360 يوماً تبدأ من تاريخ الانتهاء من التركيب والتشغيل التجريبي.
- وقت التسليم: في غضون 30 (ثلاثين) يوماً من تاريخ استلام الدفعة المقدمة عبر التحويل البنكي T/T.
ملاحظات هامة:
- يشتمل النظام على نظام تحكم ومقياس تدفق رقمي ومستشعر ضغط وشاشة تعمل باللمس لعرض معلمات التشغيل والتنبيهات وتمكين التحكم عن بعد.
- الأسعار المعروضة مبنية على إمداد طاقة 380 فولت، 50 هرتز. في حال اختلاف مصدر الطاقة، قد تختلف الأسعار بنسبة 20% لضاغط الهواء والمجفف.
- كبادرة تعاون وتسهيل، سيتم توفير حزمة واحدة من قطع الغيار الخاصة بحالات الطوارئ لضاغط الأكسجين مجاناً مع الشحنة.
- شروط الدفع: يتم دفع 50% كدفعة أولى لبدء المشروع، والـ 50% المتبقية تدفع ك رصيد قبل الشحن والتسليم.
- صلاحية هذا العرض لغاية 30 ديسمبر 2025.

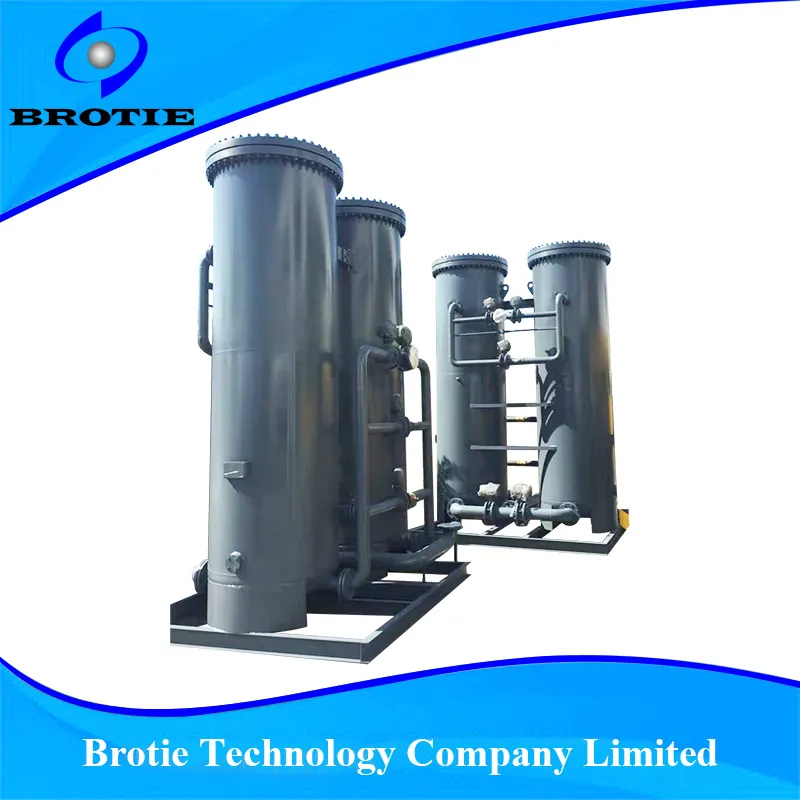

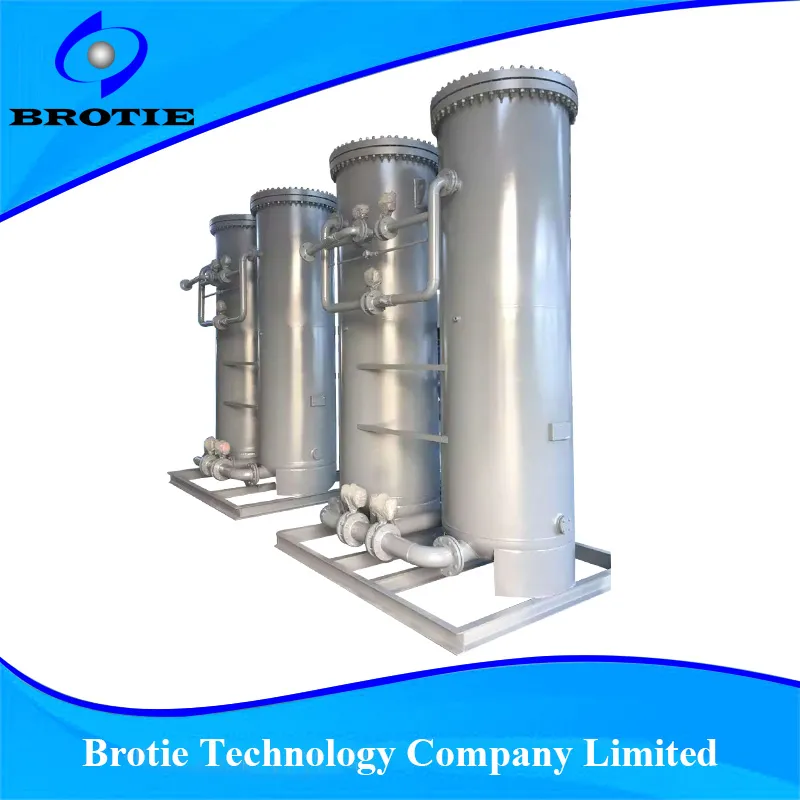

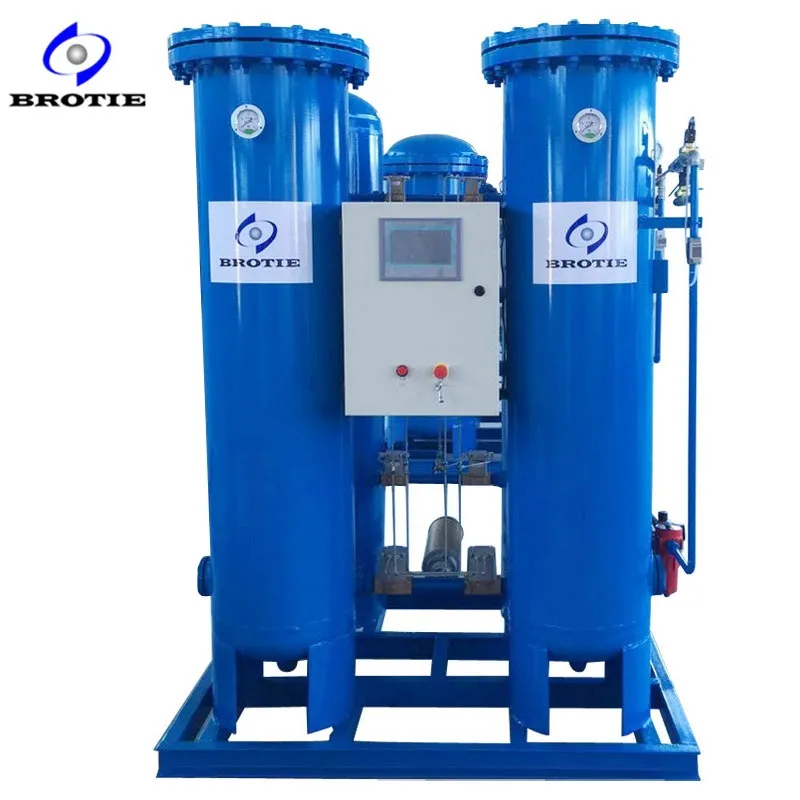

معرض الصور التفصيلية للمعدات
الشهادات والاعتمادات الرسمية

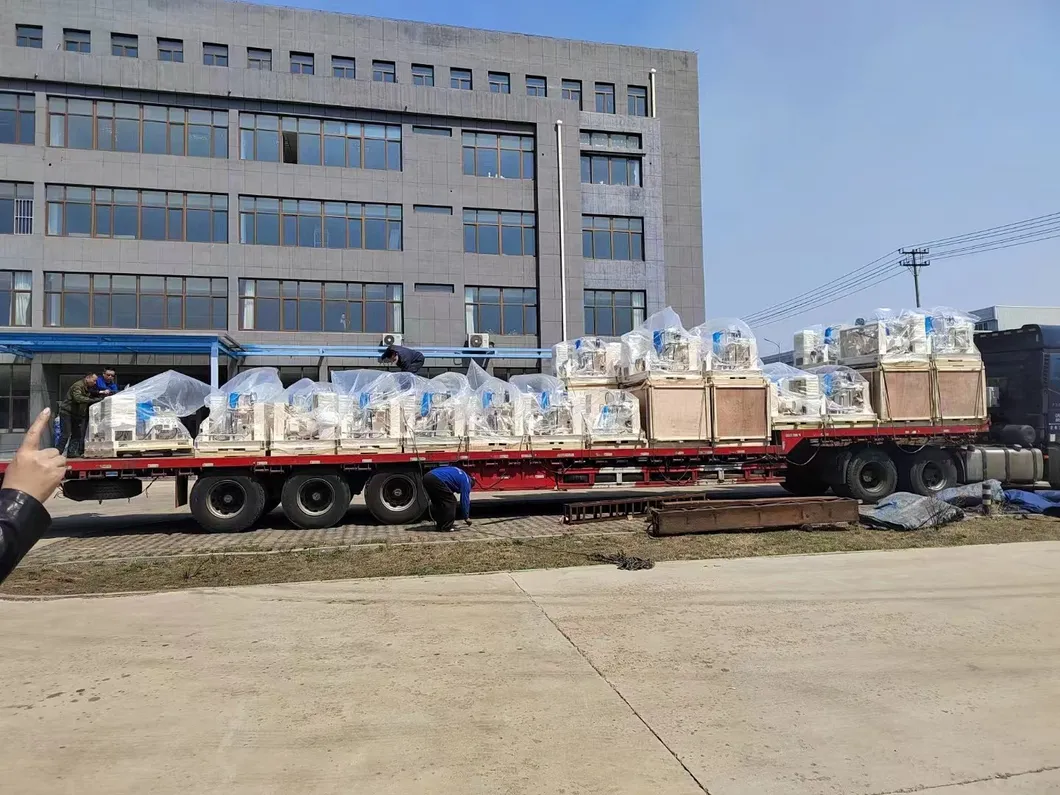

التغليف والشحن والتصدير

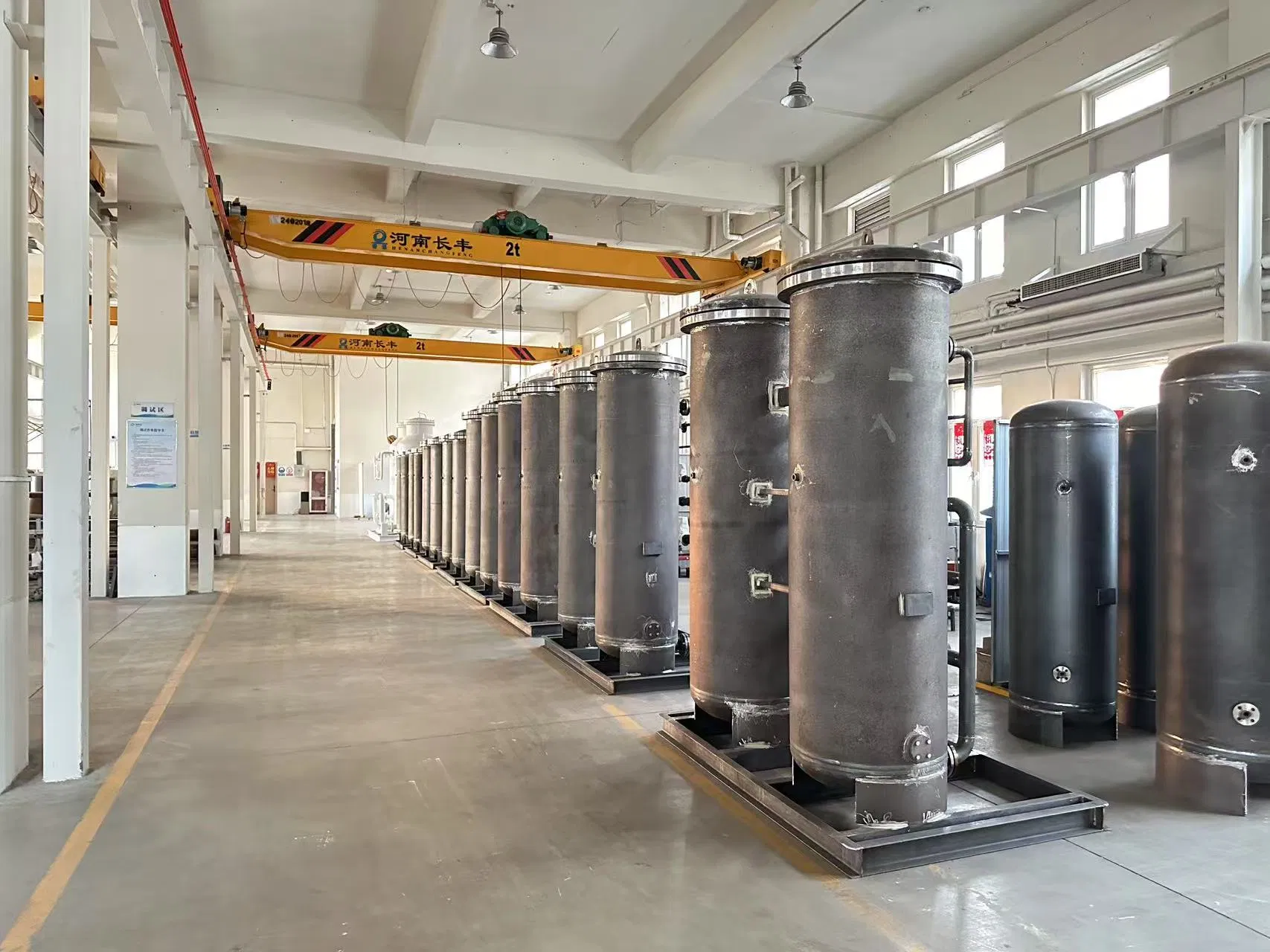

مرافق التصنيع وضبط الجودة

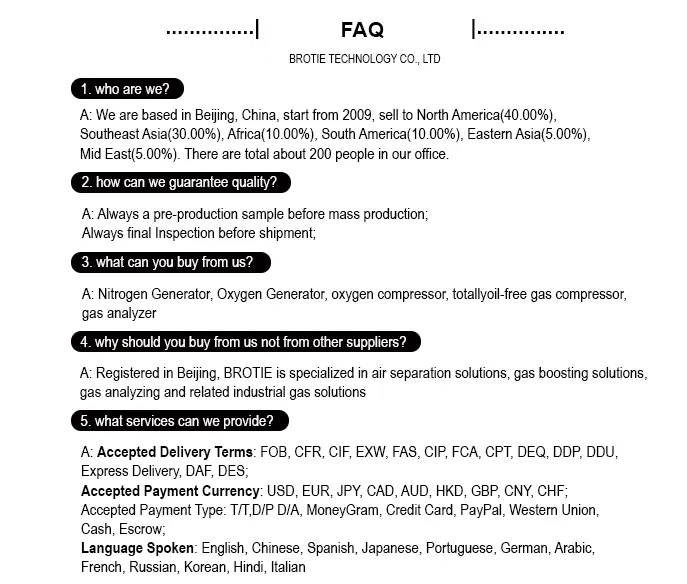

الأسئلة المتداولة حول النظام
ما هي درجة نقاء الأكسجين التي ينتجها نظام BRHO-3؟
ينتج النظام أكسجين طبي بنقاء لا يقل عن 93% باستمرار، ويتم مراقبة هذا النقاء وفحصه بشكل دوري وآلي عبر محلل الأكسجين المدمج على الخط.
هل يمكن استخدام هذا المولد لتعبئة أسطوانات الأكسجين المضغوطة؟
نعم، يشتمل النظام الاختياري على ضاغط أكسجين خالٍ من الزيت تماماً قادر على زيادة الضغط حتى 150 بار لغايات تعبئة أسطوانات الأكسجين الطبية والتجارية.
كيف يعمل نظام التحكم والمراقبة عن بعد؟
يعتمد النظام على برنامج ذكي متطور لعرض معلمات التشغيل الأساسية وتنبيهات الأعطال، ويمكن ربطه لاسلكياً لتشغيل المعدات ومراقبتها عن بعد عبر تطبيقات الهاتف المحمول.
ما هي المواد الخام المطلوبة لإنتاج الأكسجين؟
يعتمد النظام بالكامل على الهواء المحيط كمادة خام وحيدة، ولا يتطلب أي مواد استهلاكية كيميائية أو إضافات أخرى؛ حيث يستهلك الطاقة الكهربائية فقط للتشغيل.
ما هي فترة الضمان وخدمات الدعم الفني؟
نقدم ضماناً كاملاً لمدة 360 يوماً تبدأ من تاريخ الانتهاء الفعلي من عملية التركيب والتشغيل التجريبي في موقع العميل.
ماذا يحدث في حال إنتاج أكسجين غير مطابق للمواصفات أو النقاء المطلوبة؟
يحتوي النظام على صمام أوتوماتيكي متطور يمنع دخول أي غاز غير مؤهل إلى خط الأنابيب، حيث يقوم تلقائياً بتصريف الأكسجين غير المطابق وتهويته لضمان سلامة إمداد الغاز النهائي.
