تستخدم معدات تعزيز الغاز الهواء المضغوط النقي كمصدر طاقة القيادة، وتستخدم مضخة تعزيز الغاز كمصدر للضغط، والهيدروجين والنيتروجين والأكسجين والهليوم وN2O وArgon وثاني أكسيد الكربون وغيرها من الغازات كالوسائط المضغوطة. يتناسب ضغط الإخراج مع ضغط غاز القيادة.
من خلال ضبط ضغط مصدر غاز القيادة، يمكن الحصول على الضغط المقابل للغاز المضغوط. عند توازن ضغط مصدر غاز القيادة مع ضغط الغاز المضغوط، تتوقف مضخة التعزيز الهوائية تلقائيًا ويتم تثبيت ضغط الغاز الناتج عند الضغط المحدد مسبقًا. ولذلك، فهي تتميز بميزات مقاومة للانفجار وتوفير الطاقة والحماية البيئية وضغط الإخراج القابل للضبط والحجم الصغير وزن خفيف وتشغيل بسيط وأداء يعتمد عليه ونطاق تطبيقات واسع.
لتشغيل هذا النظام، يلزم استخدام غاز التشغيل من ضاغط الهواء لبدء تشغيل مضخة تعزيز الغاز. يمكن ضبط ضغط غاز التشغيل بواسطة الصمامات ومقاييس الضغط، ويمكن ضبط ضغط غاز الإخراج. يمكن تحقيق ضغط العمل المتوقع عن طريق ضبط ضغط مدخل الدفع. عندما يكون ضغط هواء القيادة وضغط الإخراج موازين، تتوقف المضخة عن تعبئة الضغط ويظل ضغط الخرج عند القيمة المضبوطة مسبقًا.
تستخدم مضخة تعزيز الغاز الهواء المضغوط لدفع الكباس الطرفي للمنطقة الكبيرة إلى الطرف الصغير للحصول على خرج غاز عالي الضغط. يمكن استخدامه للهواء المضغوط وغاز آخر، ويمكن ضبط ضغط الإخراج بواسطة صمام الإدخال، ويمكن أن يضمن الإخراج عدم تلوث الغاز. صيانة الضغط التلقائي. يمكن استخدامه في الأماكن الخطرة، بواسطة الغاز أو الشرر أو الشعلة أو عدم توليد الحرارة.
وبشكل أساسي، يشبه مبدأ التشغيل مضخم تبادلي حيث يكون التحكم في الكباس في الموضع الطرفي تبادلي، ويتم التحكم في حركة تبادلية تلقائية للكباس بواسطة صمام رباعي الاتجاه مدمج. يتم تشغيل مضخات الهواء بضغط هواء قيادة يتراوح من 3 إلى 8 بار (29 إلى 116 رطلاً لكل بوصة مربعة) بواسطة ضاغط الهواء العادي.

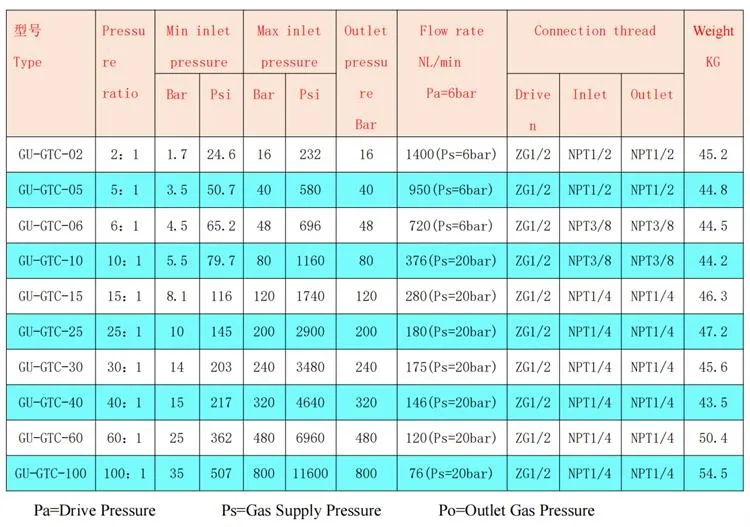

| اسم المنتج | معدات النقل والتعبئة المضغوطة لمضخة تعزيز الغاز التي تعمل بالهواء المضغوط. |
|---|---|
| الطراز | GTC-40 |
| نسبة الضغط | 40:1 |
| ضغط مصدر هواء التشغيل | 3-8 بار. |
| أقصى ضغط للمنفذ | 320 بار (46400 رطل لكل بوصة مربعة) |
| عندما يكون ضغط الهواء المُدار هو 5.0 بار | ضغط مخرج الضغط المرتفع هو 200 بار. |
| عندما يكون ضغط الهواء المدفوع 6,0 بار | ضغط منفذ الضغط المرتفع هو 240 بار. |
| الحد الأدنى لضغط مدخل الغاز | 15 بار |
| أقصى ضغط مدخل للغاز | 320 بار |
| وحدة التحكم في ضغط المنفذ | صمام منظم هواء التشغيل |
| دقة التحكم في الضغط | أقل من 1%F.S؛ |
| دقة قياس الضغط | مقياس الضغط 0.4 |
| الصمامات والأنابيب | صمام إبرة عالي الضغط وأنابيب من الفولاذ المقاوم للصدأ |
| وزن المعدات | 52 كجم |
| وزن العلبة الخشبية الإجمالي | 62 كجم |
| أبعاد المعدات | 700*500*650 مم |
| حجم التغليف | 770*560*680 مم |

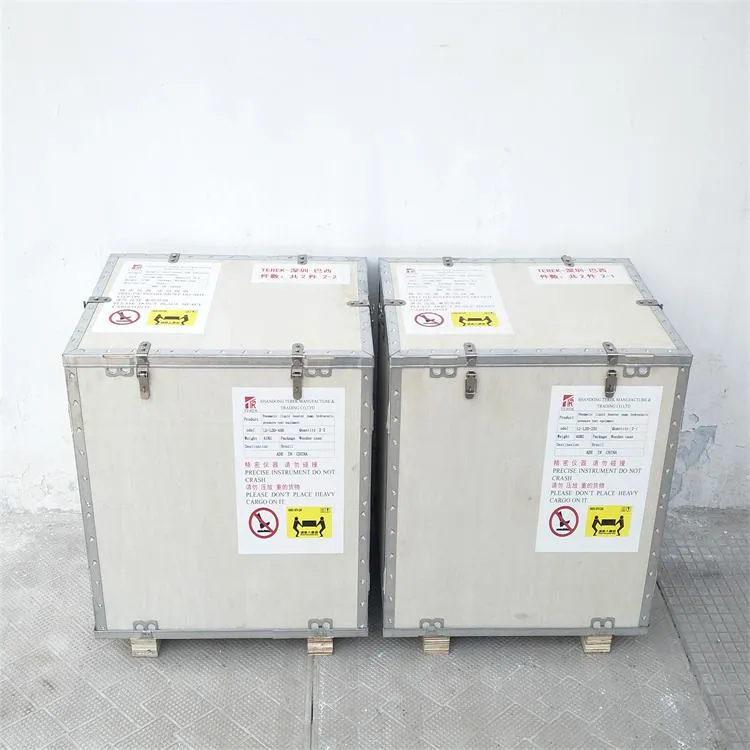

| مواصفات التغليف | علبة خشبية قياسية للتصدير |
| حجم الوصلة (بوصة) مدخل الغاز | سن NPT 1/4 الداخلي |
| حجم التوصيل (بوصة) مأخذ الغاز | سن NPT 1/4 الداخلي |
| وقت الإنتاج | 12-15 يوم. |

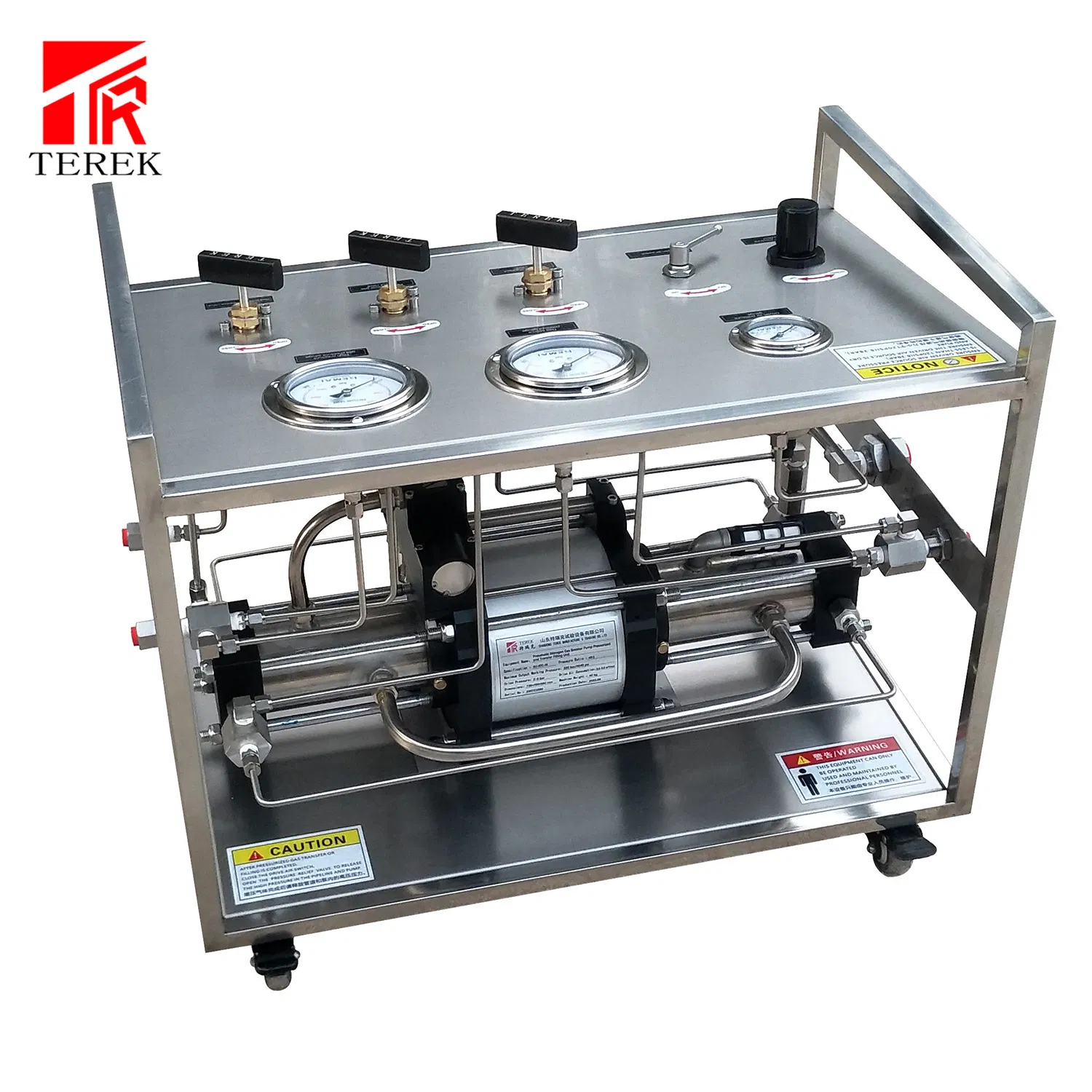

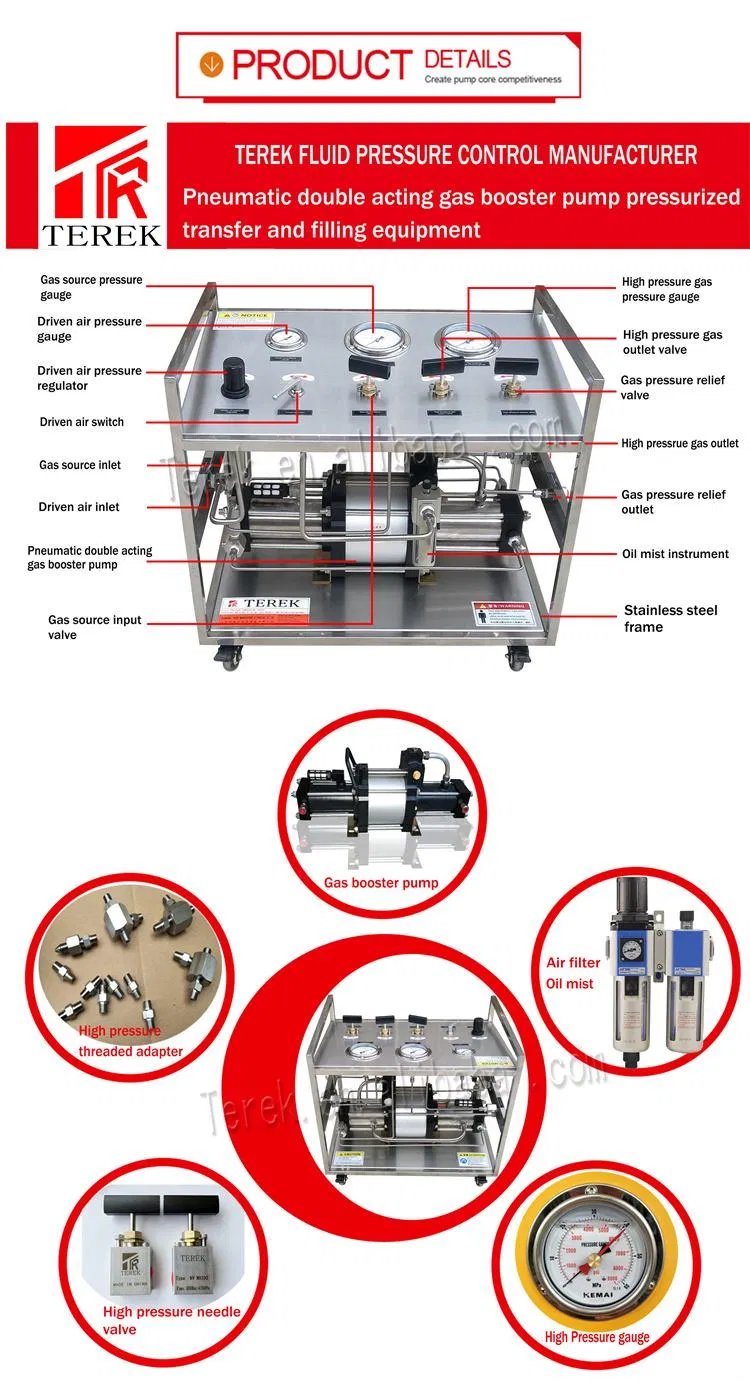

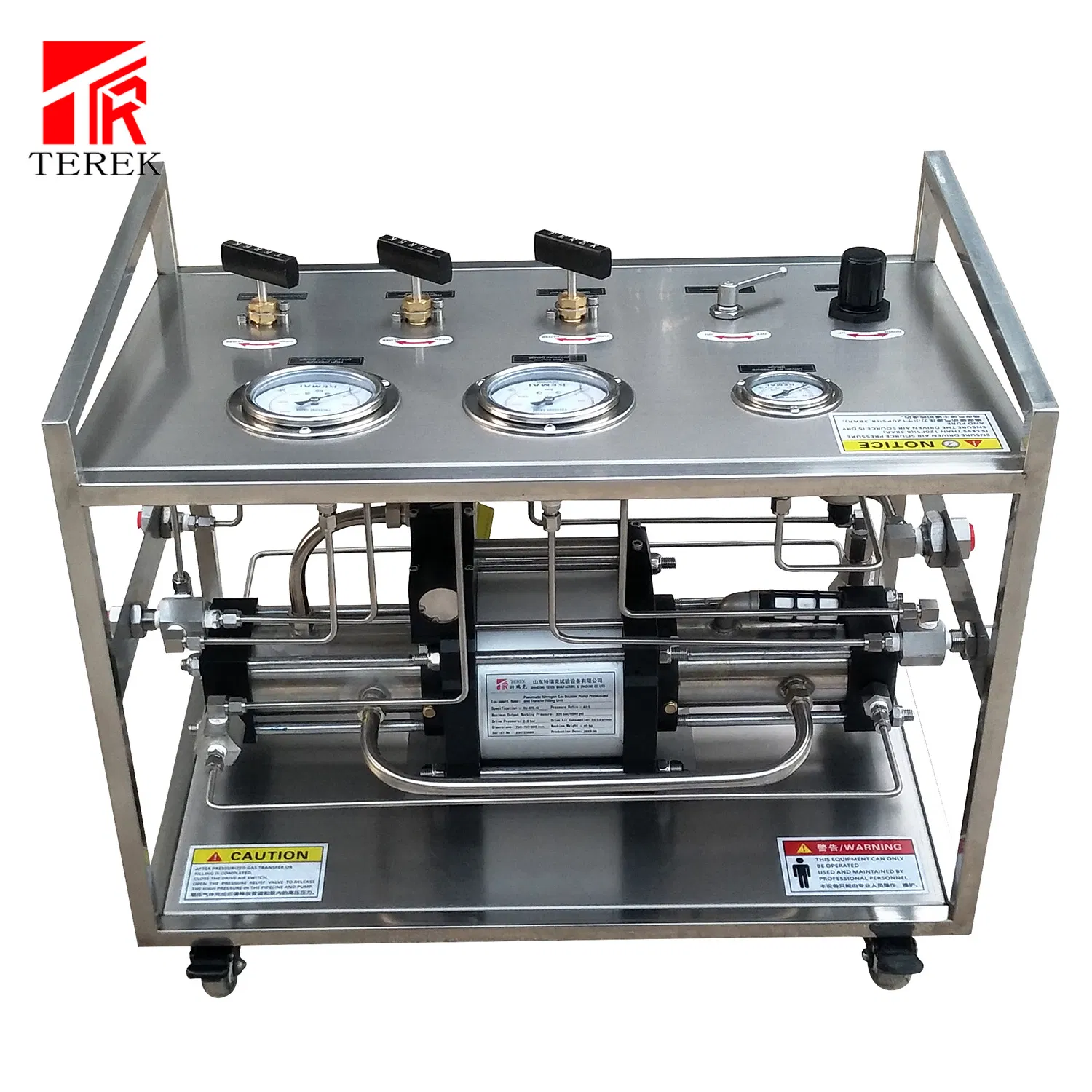

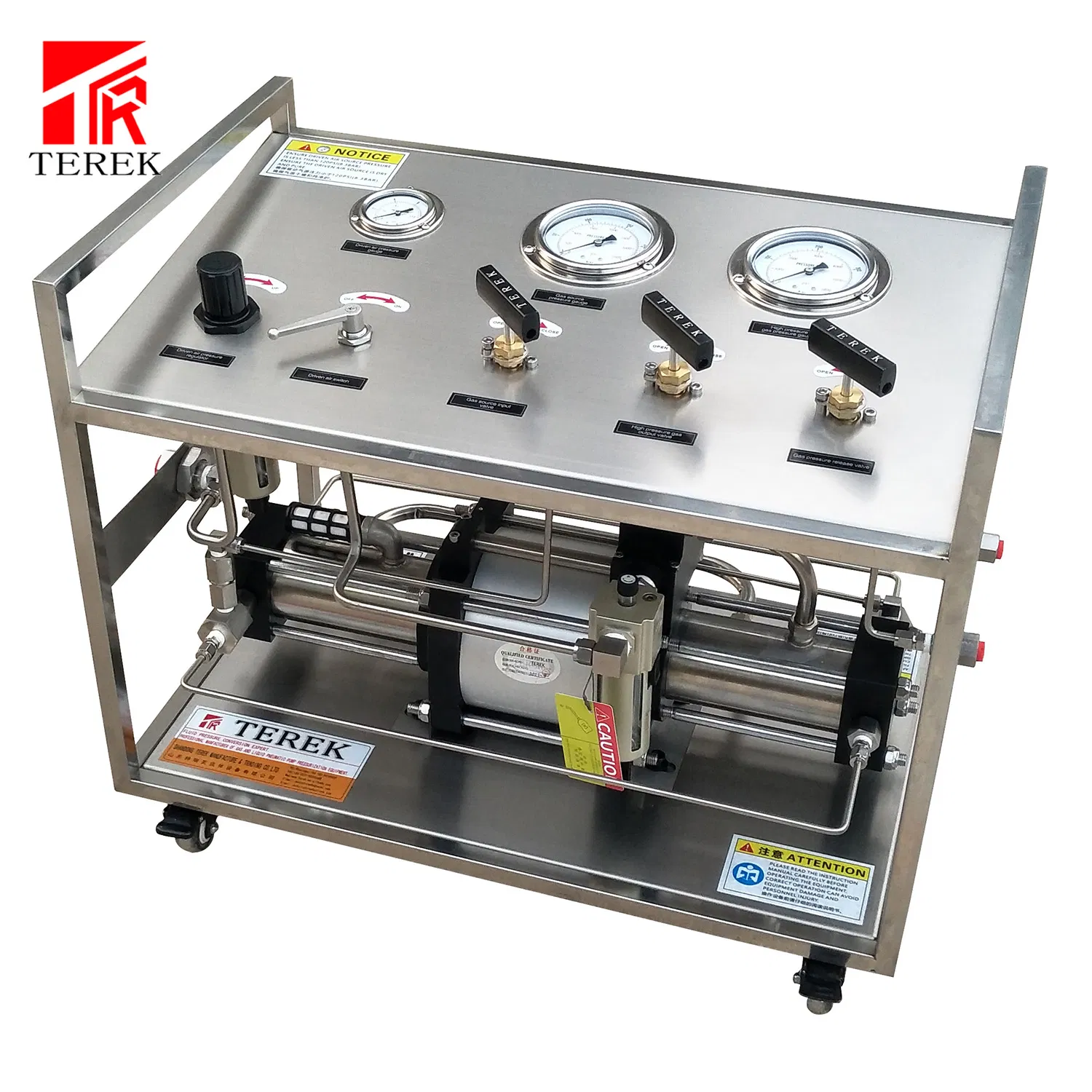

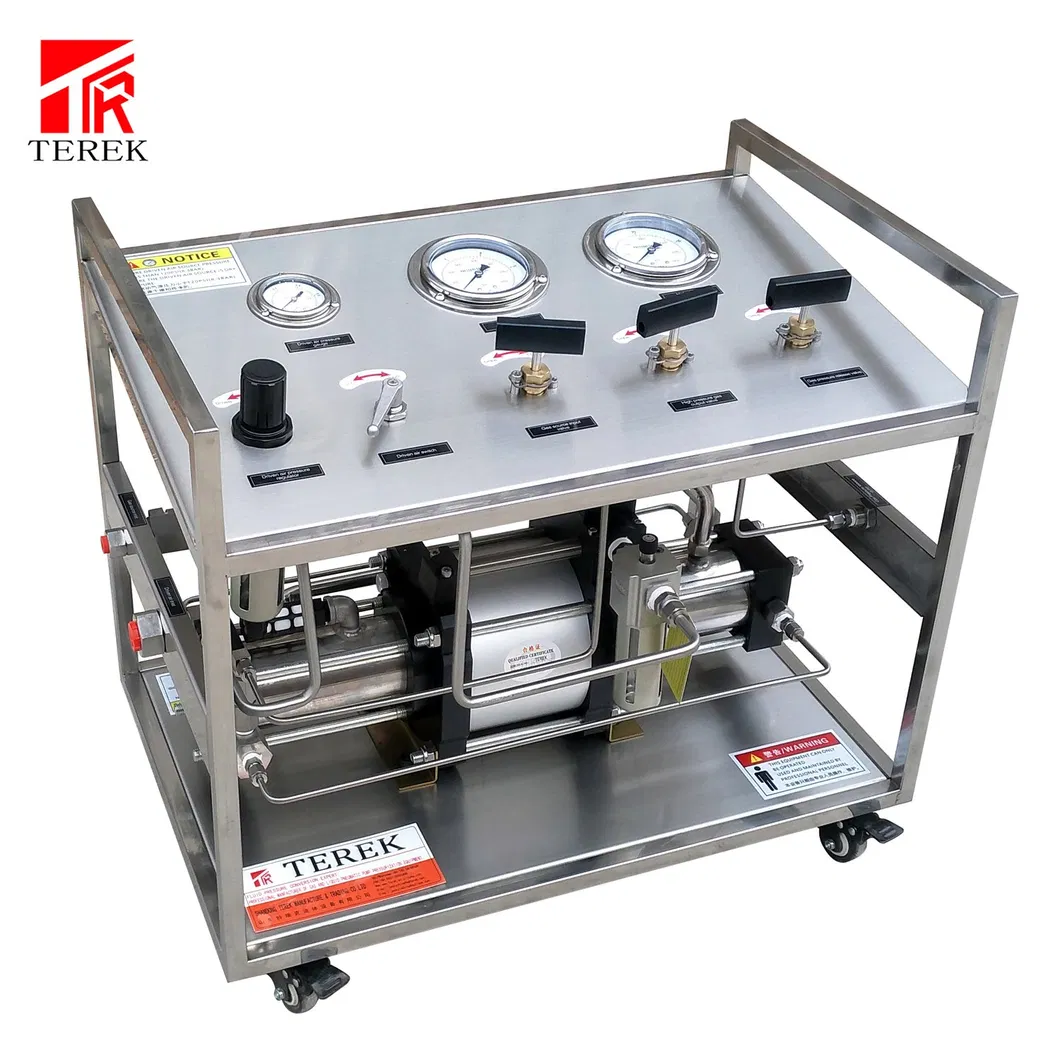

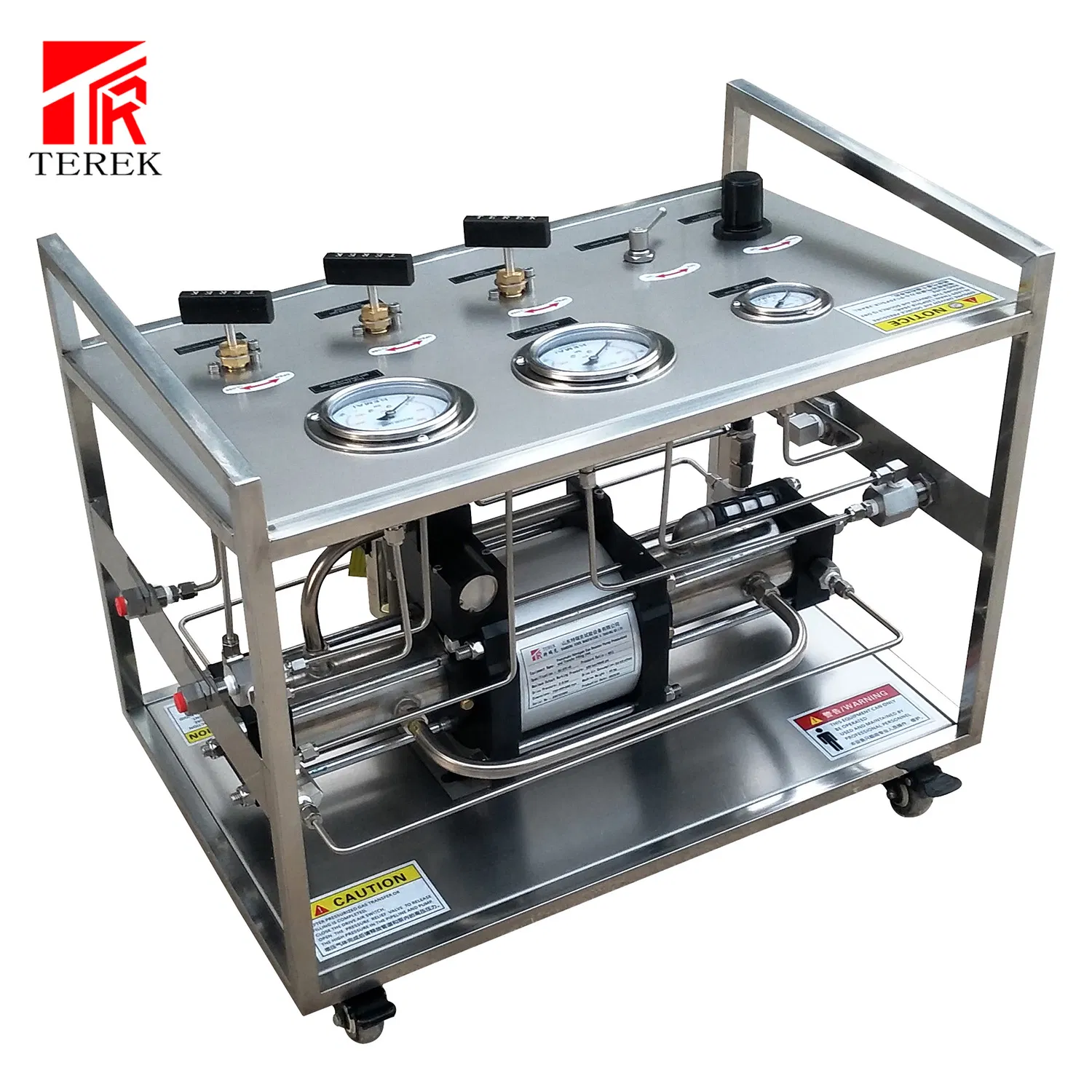

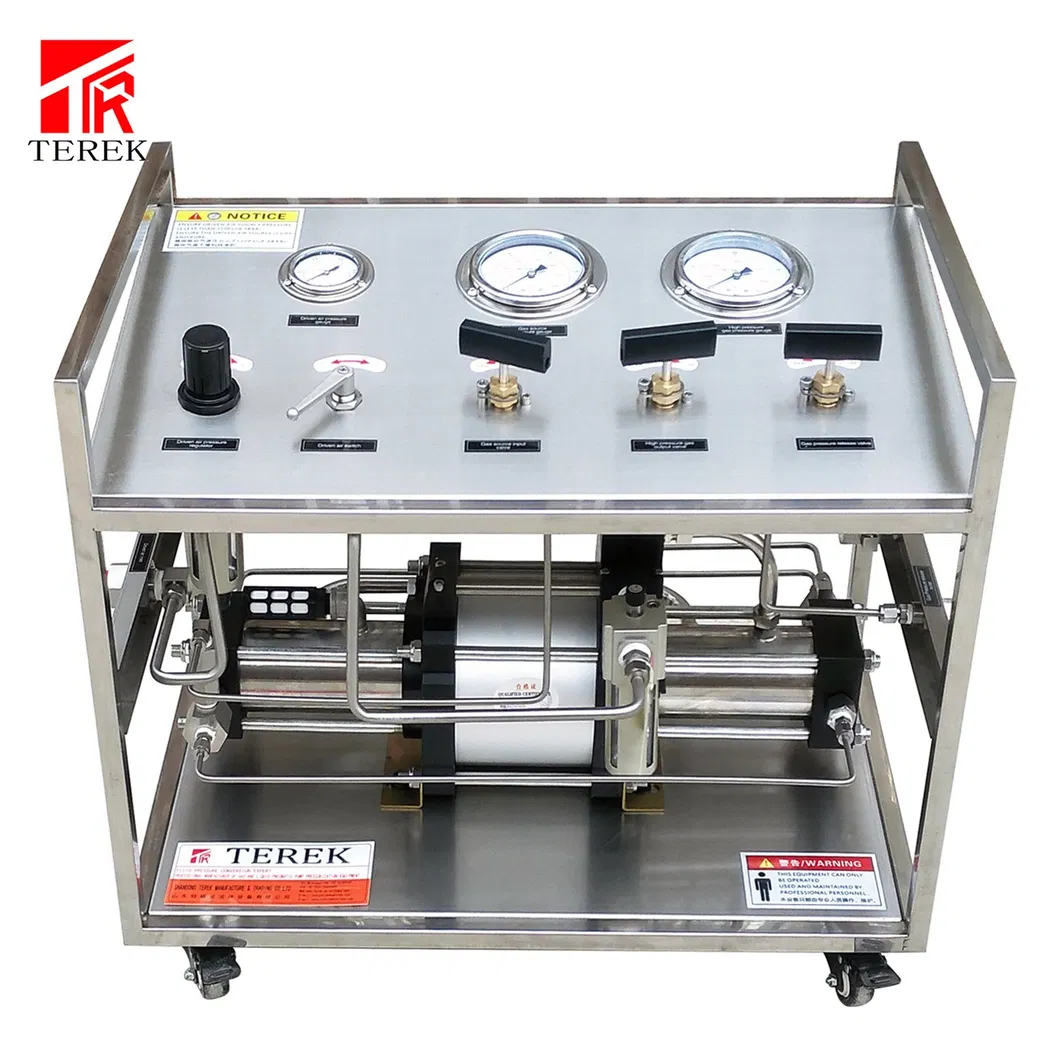

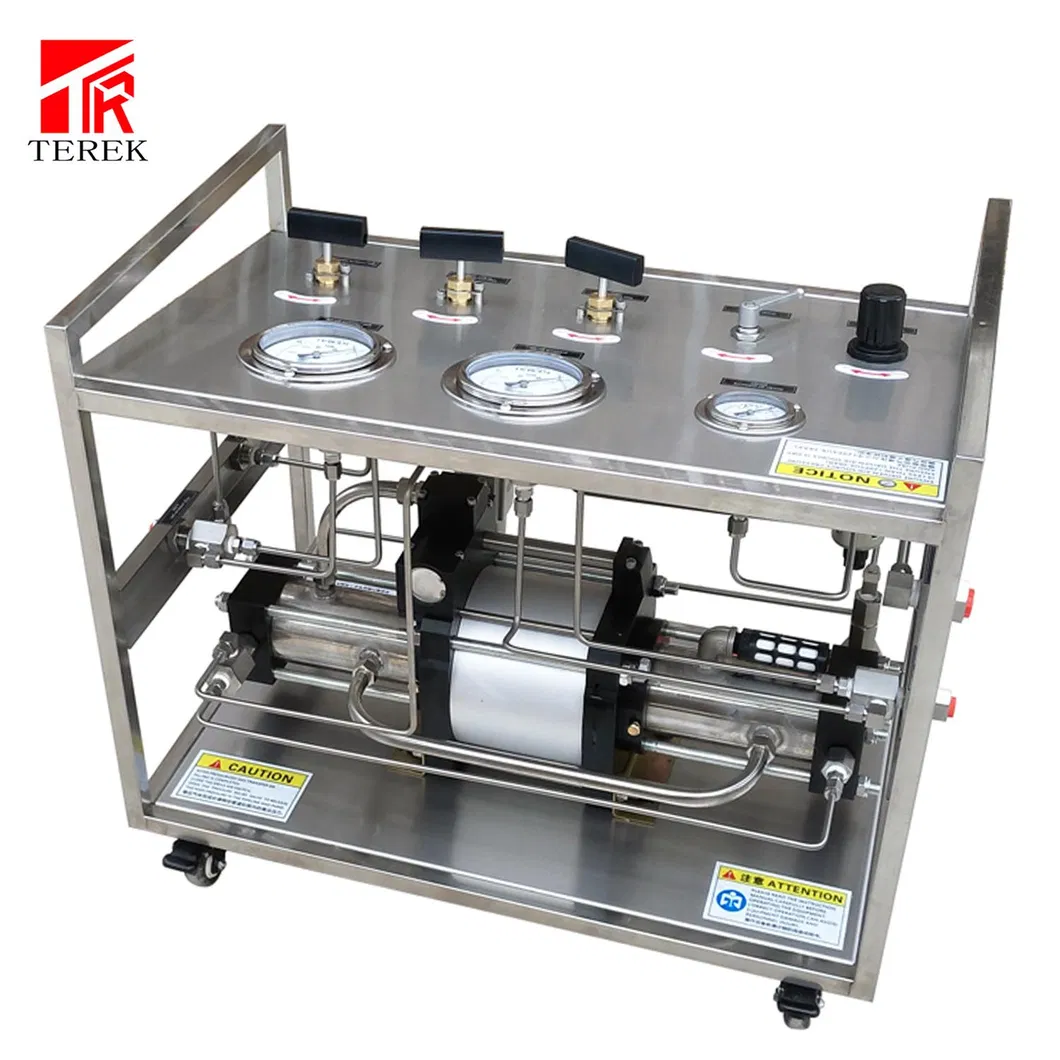

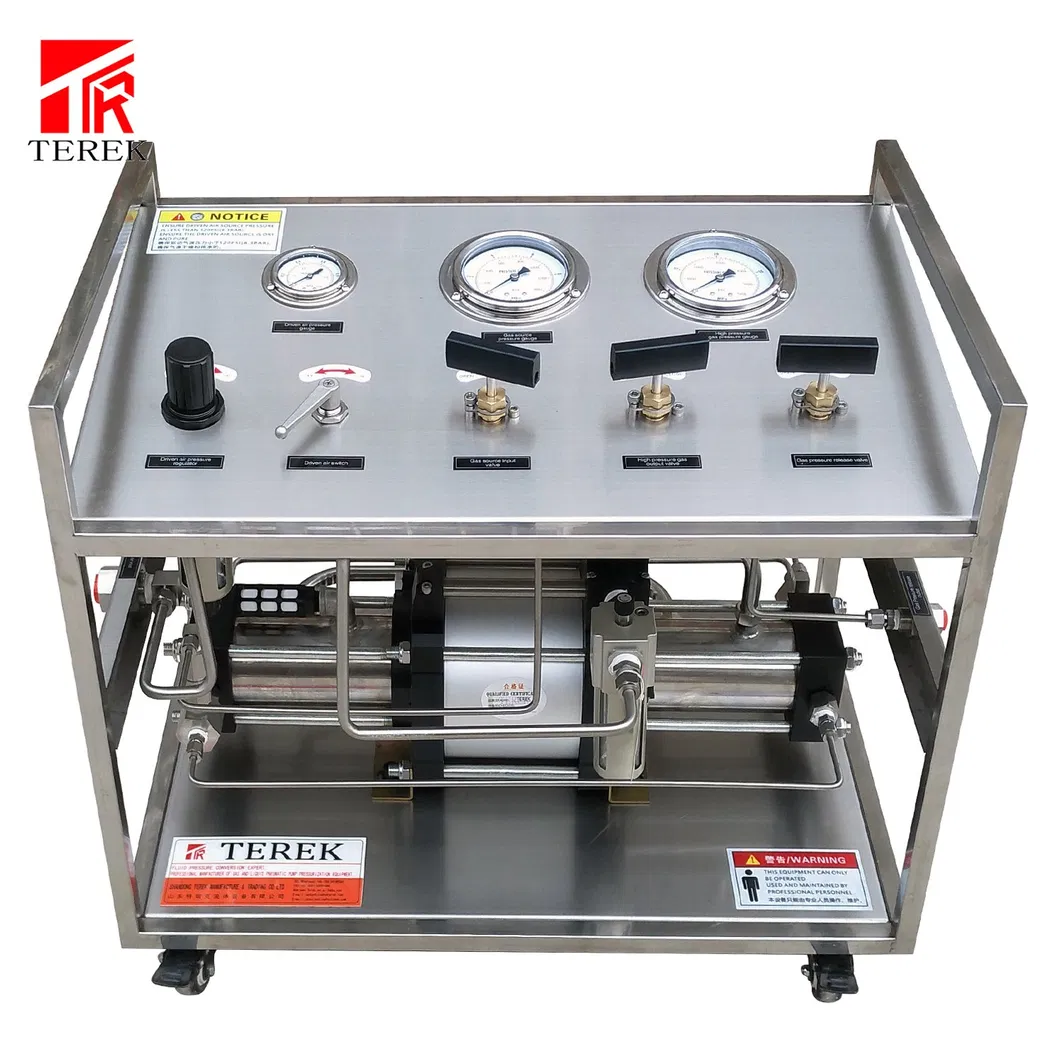

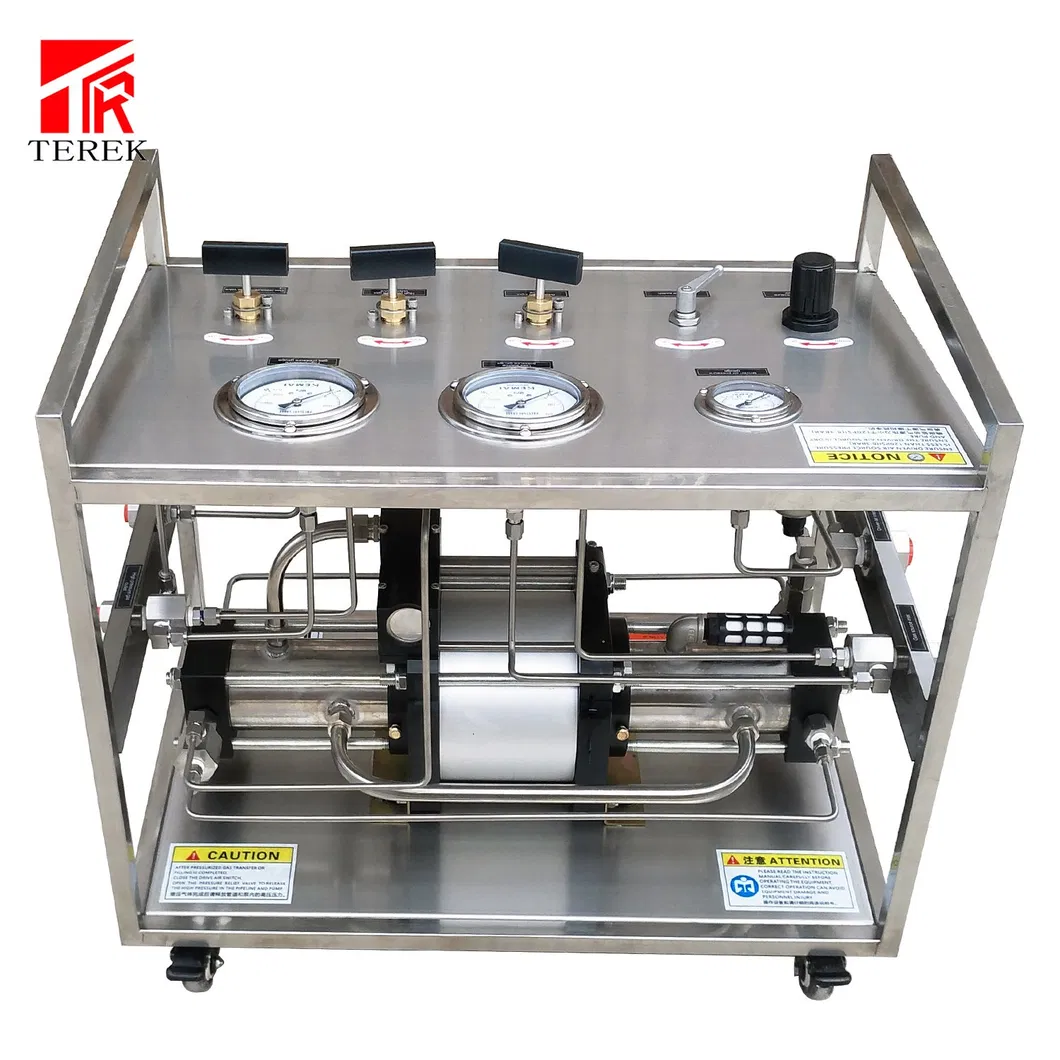

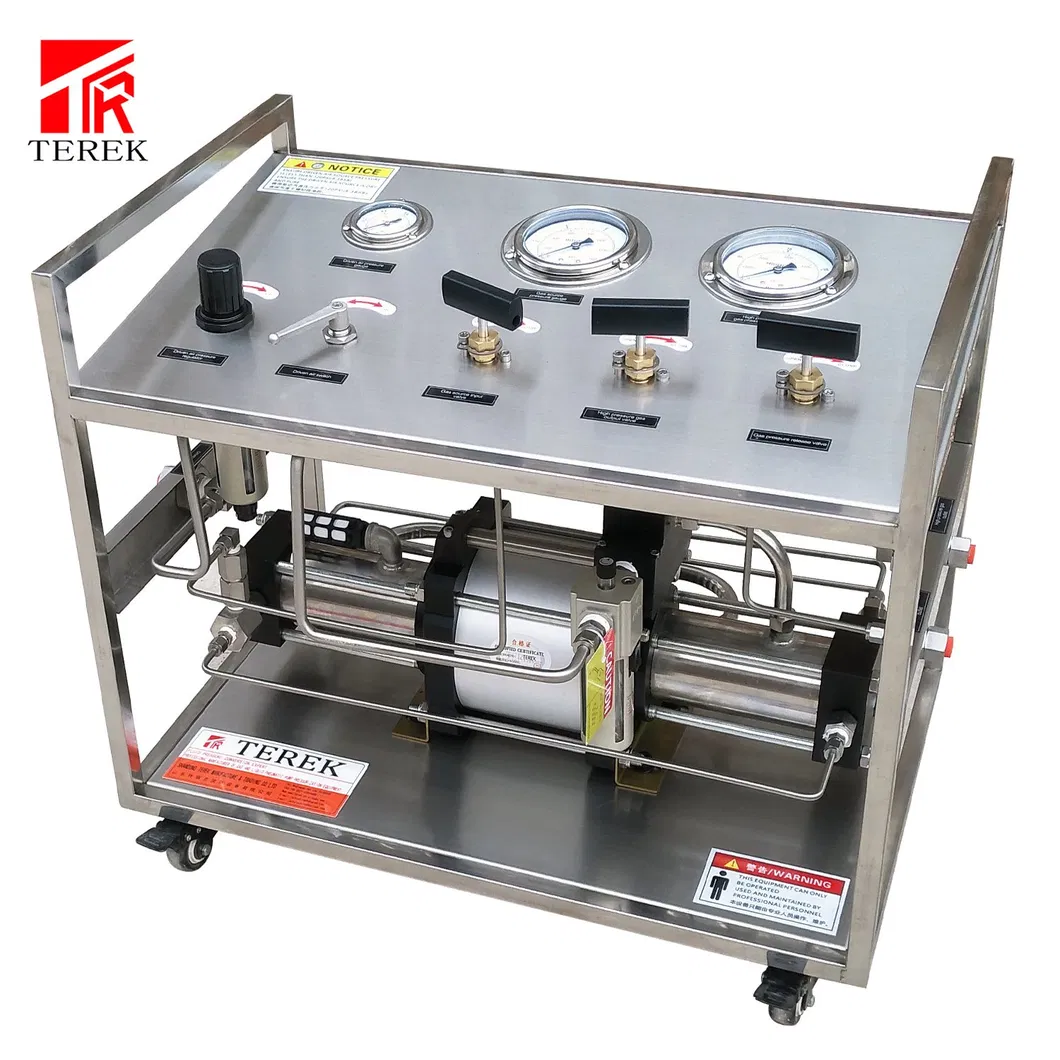

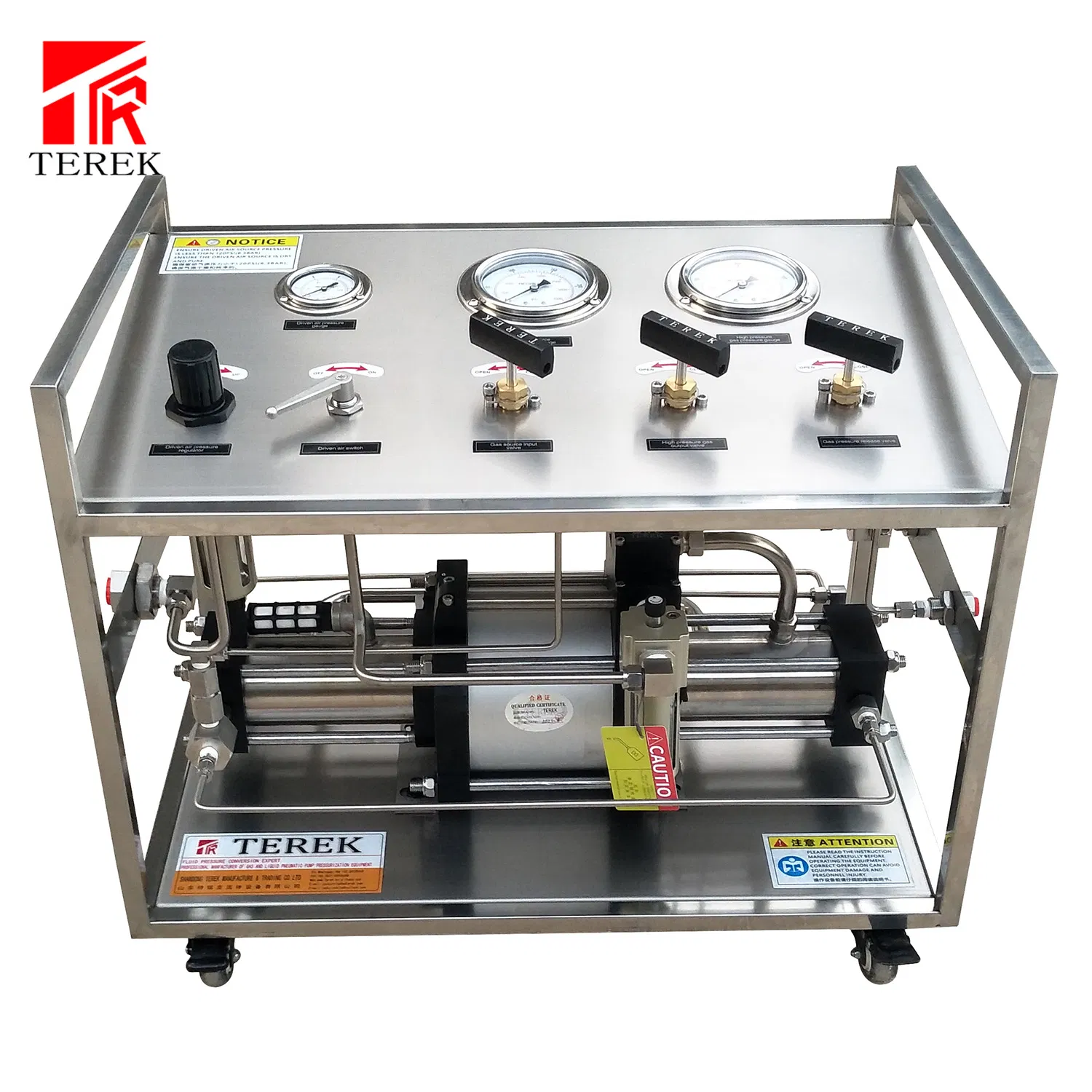

تتضمن حاوية التحكم في وحدة تعزيز الغاز من الفئة GU-GTC بشكل أساسي مجموعة واحدة من مضخة تعزيز الغاز التي تعمل بالهواء من الفئة GTC، ومقاييس الضغط، وفلتر الهواء، وفلتر مدخل الغاز، وصمامات التحكم، صمام تنظيم الهواء وخطوط الأنابيب وخزانة وصمام تحرير الضغط، إلخ.
قطر أسطوانة التشغيل: 160 مم | شوط أسطوانة التشغيل: 100 مم | شوط أسطوانة الضغط العالي: 100 مم | أقصى ضغط قيادة لهواء القيادة هو 8 بار/116 رطلاً لكل بوصة مربعة
التطبيق: نقل الغاز ورملته (Argon/الهيليوم/Hydrogen/الأكسجين/النيتروجين/CO2/NO2/CH4/LNG/LPG/CNG/FM200 إلخ)
شحن أسطوانة الغاز والمركم بواسطة النيتروجين ونظام حقن الغاز بالضغط العالي لمختلف الصناعات.
كل المعدات والملحقات مضمونة لمدة عام واحد. يقدم موظفو المبيعات لدينا والقسم الفني المشورة الفنية الدائمة والتوجيه للعمليات. إذا كانت لديك أي أسئلة حول تشغيل الجهاز، فيرجى إيقاف تشغيل مصدر الهواء والمعدات، أو مراجعة التعليمات في الوقت المناسب.
