المعلومات الأساسية
نموذج رقم.
ETS
الجهد الكهربى
220؛ 380 فولت، مخصصة
نقاء
90%-96%
التكنولوجيا
امتزاز تأرجح الضغط (PSA)
التسليم
4 بار/مخصص
السعة
من 1 إلى 50 نيوتن متر مكعب/ساعة
الضمان
بعد مرور 18 شهرًا من الشحن
التحكم
مراقبة في الموقع/التطبيق
zms
UOP
اللون
أداة التمرير/مخصصة
الاسم
نظام تعبئة أسطوانة تصنيع الأكسجين
حزمة النقل
حقيبة خشبية
تخصيص
حجم الأكتال
العلامة التجارية
ETR
الأصل
Changsha China
رمز النظام المنسق
8419601900
القدرة الإنتاجية
50 مجموعة/شهر
مواصفات المنتج
نظام تعبئة أسطوانة تصنيع الأكسجين
نظرة عامة على المنتج

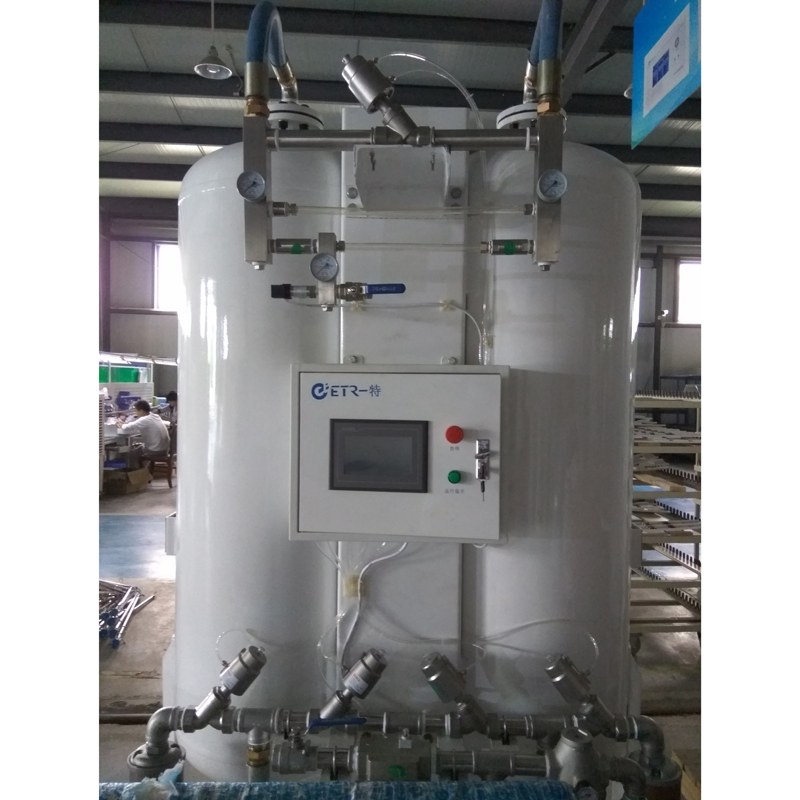

1) وصف نظام ملء أسطوانة الأكسجين
يتكون نظام ملء أسطوانة الأكسجين من ضاغط هواء لولبي، ومجفف وفلاتر سائل التبريد، وخزان عازل للهواء، ومولد أكسجين PSA، وخزان احتياطي للأكسجين، ومرفع للأكسجين، ومحطة تعبئة الأسطوانة. يمكن أن ينتج الأكسجين بنقاء 93±3%، وأن يملأ الأسطوانات. وكنظام كامل، يمكن استخدام محطة تعبئة أسطوانة الأكسجين على نطاق واسع في محطات غاز الأكسجين والمستشفيات.
يتم تنقية الهواء المضغوط من خلال مجفف الهواء والمرشحات إلى مستوى معين ليعمل المولد الرئيسي معه. تم دمج حاجز الهواء لتوفير إمداد سلس للهواء المضغوط، وبالتالي لتقليل تقلب مصدر الهواء المضغوط. ينتج المولد الأكسجين مع تقنية PSA (امتزاز تأرجح الضغط)، وهي طريقة توليد الأكسجين أثبتت كفاءتها في الوقت الحالي. يتم تسليم الأكسجين ذي النقاء المطلوب بنسبة 93%-95% إلى خزان الأكسجين الاحتياطي لتوفير إمداد سلس لغاز المنتج. يتم الحفاظ على الأكسجين في الخزان الاحتياطي عند ضغط 4 بار، ومع معزز الأكسجين، يمكن أن يصل ضغط التوصيل إلى 150 بار.

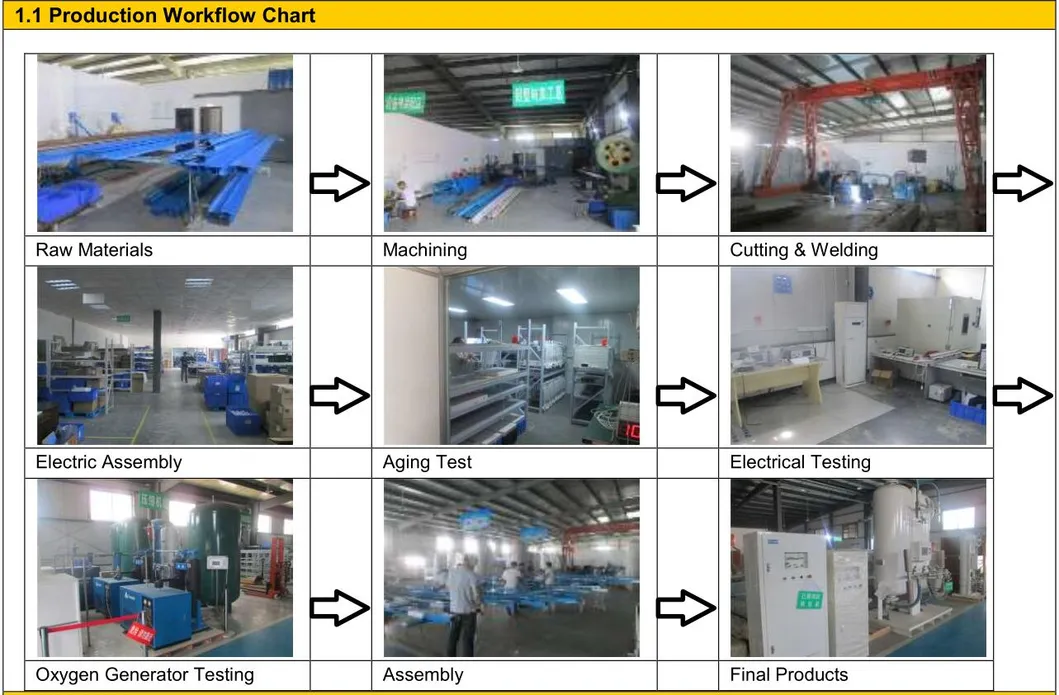

مخطط سير عمل مولد الأكسجين
2) مزايا نظام ملء الأسطوانات التي تعمل بالأكسجين
- تقنية PSA تضمن الاستقرار واقتصادي من النظامة.
- يمكن أن ينتج الأكسجين بناءً على الطلب الفعلي
- التحكم والمراقبة تلقائيًا
- سهولة التركيب والتشغيل والصيانة
- منطقة غرفة ماكينة صغيرة
- توفير الطاقة

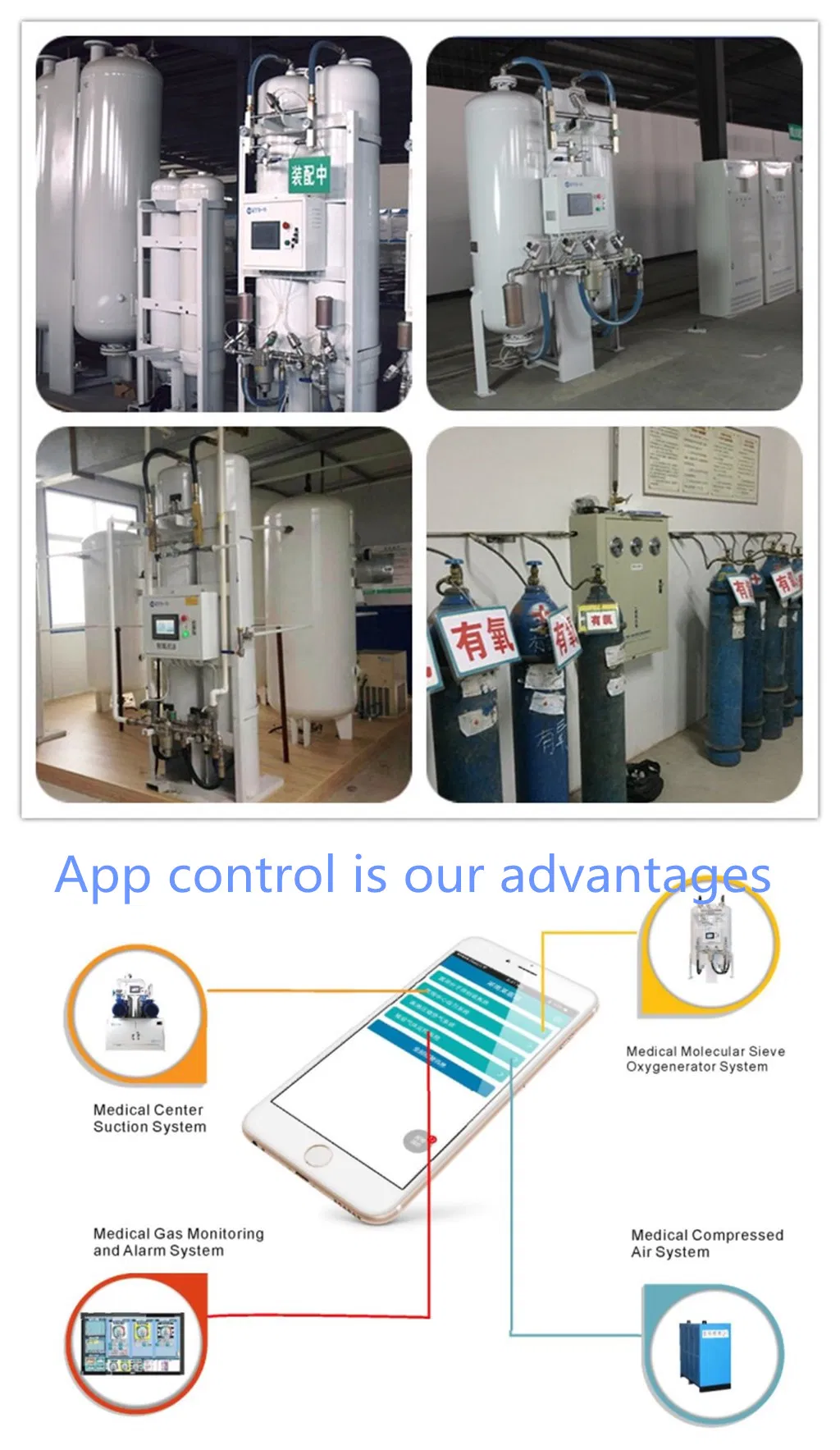

- التحكم في التطبيقات هي ميزاتنا
3) تم تحديد الطراز لنظام ملء أسطوانة الأكسجين
| الطراز |
سعة الأكسجين (NM3/h) |
نقاء الأكسجين % |
ضغط التعبئة (MPA) |
سعة التعبئة (الأسطوانات/اليوم) |
| ETS-B3 |
3 |
93±3% |
15 (يمكن تخصيصه) |
12 |
| ETS-B5 |
5 |
20 |
| ETS-B10 |
10 |
40 |
| ETS-B15 |
15 |
60 |
| ETS-B20 |
20 |
80 |
| ETS-B25 |
25 |
100 |
| ETS-B30 |
30 |
120 |
| ETS-B40 |
40 |
160 |
| ETS-B50 |
50 |
200 |
|
ملاحظة: سعة التعبئة تعتمد على ضغط 15 ميجا باسكال وحجم الأسطوانة 40 لترًا والتشغيل 24 ساعة في اليوم.
|

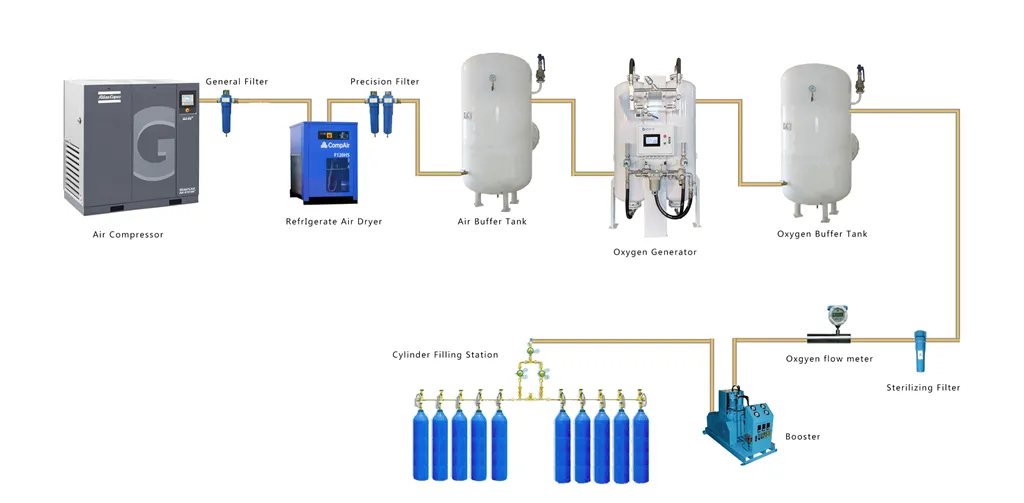

مولد الأكسجين لأجزاء تركيب تعبئة الأسطوانة:
4) عملية مراقبة الجودة
من خلال الهندسة والتكنولوجيا المتقدمة، يمكن للعملاء التأكد من جودة الحلول المقدمة. يتم استخدام أفضل الموردين والمكونات فقط. ويتم اختبار جميع مولدات الأكسجين وتشغيلها التجريبي من قبل خبراء محترفين للتأكد من أن كل شيء مؤهل قبل مغادرتها المصنع.
دعم ما بعد البيع
الضمان
تكون فترة الضمان 12 شهرًا بعد بدء التشغيل والتجهيز في الموقع أو بعد مرور ثمانية عشر شهرًا على الشحن، أيهما يحدث أولاً. إذا ظهرت أي مشكلة أو عيب ناشئ عن تصميم البضائع أو المواد أو تصنيعها أو خصائصها التشغيلية في أي وقت خلال فترة الضمان، يتم إجراء التعديلات والإصلاحات والاستبدال اللازم بأسرع وقت ممكن.
الدعم في الموقع
يمكن تقديم خدمات مدفوعة لبدء التشغيل والتشغيل التجريبي والإشراف على التركيب والتدريب في الموقع، وذلك من خلال تزويد المشتري بمهندس مؤهل ذو خبرة في الموقع.
الأسئلة الشائعة
هل أنتم مصنع أم شركة تجارية؟
نحن مصنع متخصص في تصنيع أنظمة تعبئة أسطوانات الأكسجين، وتأسس المصنع في عام 2003.
ما هي خطوات وخط سير عملية طلب نظام ملء أسطوانة الأكسجين؟
أ. الاستفسار وتحديد كافة المتطلبات بوضوح.
ب. تقديم عرض أسعار رسمي مع كافة التفاصيل الفنية.
ج. توفير ملفات التصميم المطلوبة (بدقة لا تقل عن 300 نقطة في البوصة).
د. تأكيد وتوقيع العقد.
هـ. الاتفاق على شروط الدفع.
و. بدء الإنتاج الضخم.
ز. الشحن (بحراً أو جواً) وتوفير صور التعبئة.
ح. التركيب والتشغيل التجريبي.
ما هي شروط الدفع المستخدمة؟
شروط الدفع تشمل التحويل البنكي (T/T)، الاعتماد المستندي (L/C)، وطرق دفع أخرى قابلة للتفاوض.
كيف يمكن الحصول على عرض أسعار سريع ودقيق لنظام ملء الأسطوانات؟
يرجى إرسال التفاصيل الفنية التالية عند الاستفسار:
1) معدل تدفق الأكسجين المطلوبة (أو عدد الأسطوانات التي ترغب في تعبئتها يومياً).
2) نقاء الأكسجين المطلوب.
3) ضغط تفريغ الأكسجين.
4) الجهد والتردد الكهربائي المتاح.
5) مجال التطبيق والاستخدام.
6) موقع المشروع.
ما هي نسبة نقاء الأكسجين التي ينتجها النظام؟
ينتج النظام الأكسجين بنسبة نقاء تتراوح بين 90% إلى 96% (أو 93% ± 3%) باستخدام تقنية امتزاز تأرجح الضغط (PSA).
ما هي مدة الضمان الخاصة بنظام توليد الأكسجين وتعبئة الأسطوانات؟
فترة الضمان هي 12 شهرًا من تاريخ التشغيل والتهيئة في الموقع، أو 18 شهرًا من تاريخ الشحن والتسليم، أيهما يحدث أولاً.
