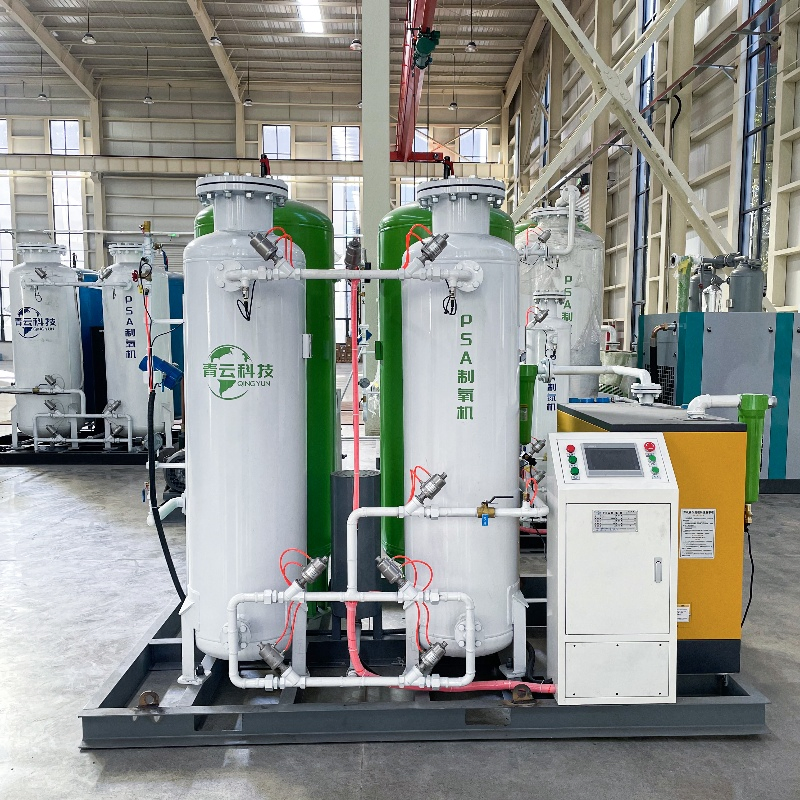

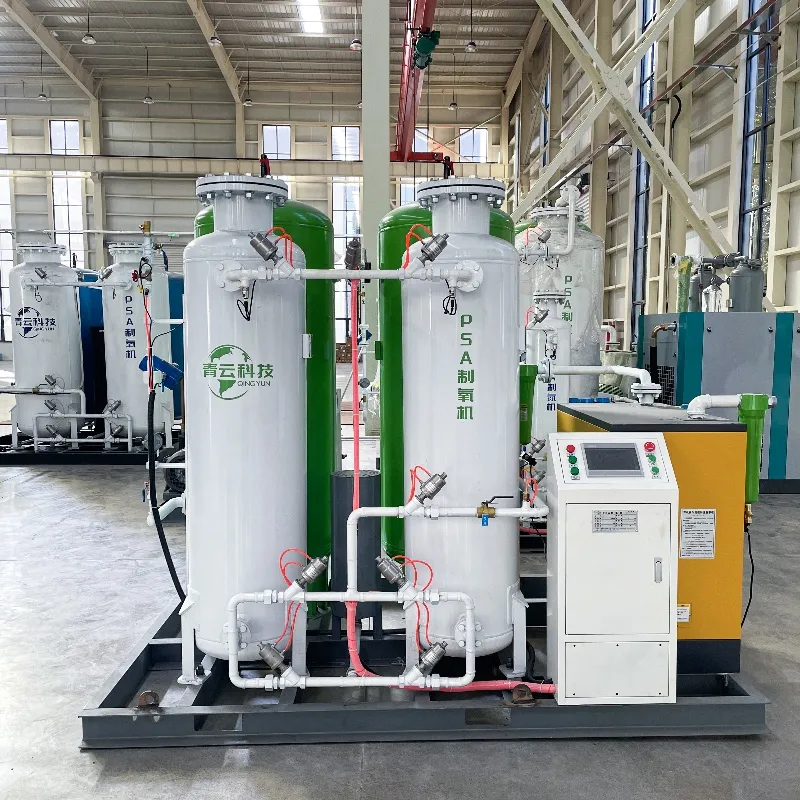

وفقًا لمبدأ امتزاز تأرجح الضغط، يتم استخدام المنخل الجزيئي الزيوليت كمثني. وبسبب خصائص الامتصاص الانتقائي للمنخل الجزيئي الزيوليت، يتم امتصاص النيتروجين بكميات كبيرة بواسطة المنخل الجزيئي، ويتم إثراء الأكسجين في مرحلة الغاز، وتحقيق فصل الأكسجين النيتروجين تحت إجراء امتصاص التأرجح بالضغط. يتم امتصاص الأكسجين أثناء تنفيذ عملية إزالة المول والتجديد، وذلك من خلال استخدام بنية برجية مزدوجة أو متعددة الأبراج. يتم التحكم في فتح الصمامات الهوائية وإغلاقها بواسطة برامج ذكية مثل PLC، مما يسمح للبرجين أو أكثر بالدوران بالتناوب وإنتاج الأكسجين عالي الجودة بشكل مستمر.
1
ضاغط الهواء (من النوع الملولب): يُستخدم الهواء كمادة خام لتجميع وضغط الهواء إلى 8 بار
2
مجفف بارد: يزيل التكوين القياسي الرطوبة والشوائب من الهواء، ما يجعل نقطة الندى تصل إلى -20 درجة مئوية.
3
الفلتر الدقيق: فلتر مكيف الهواء ثلاثي المراحل لإزالة الزيت وإزالة الغبار وإزالة الشوائب
4
خزان الهواء المؤقت: يخزن الهواء النقي والجاف كاحتياطي للمواد الخام بغرض الامتصاص والفصل فيما بعد بين الأكسجين والنيتروجين.
5

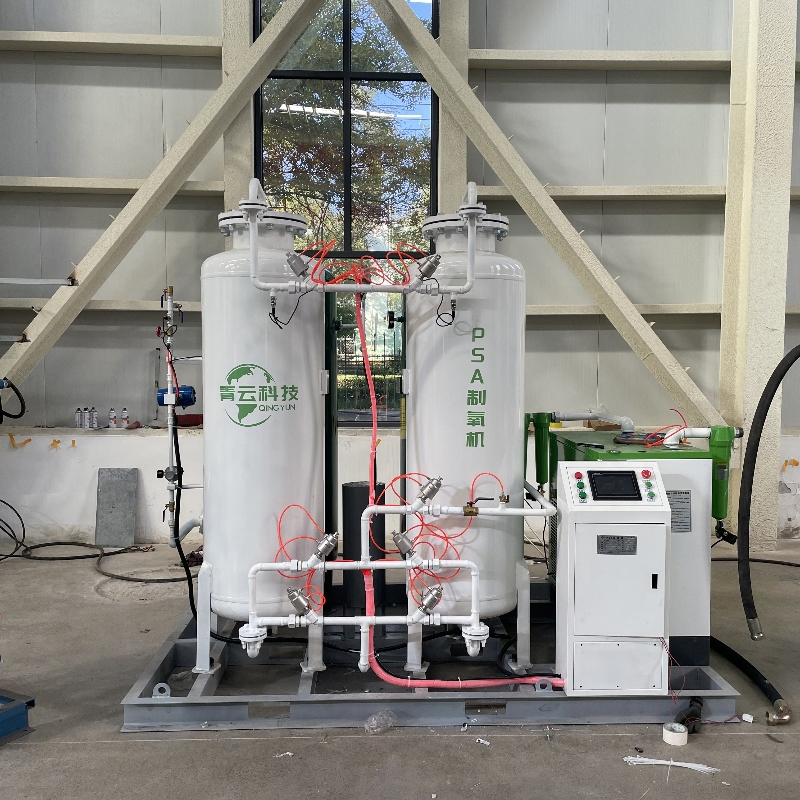

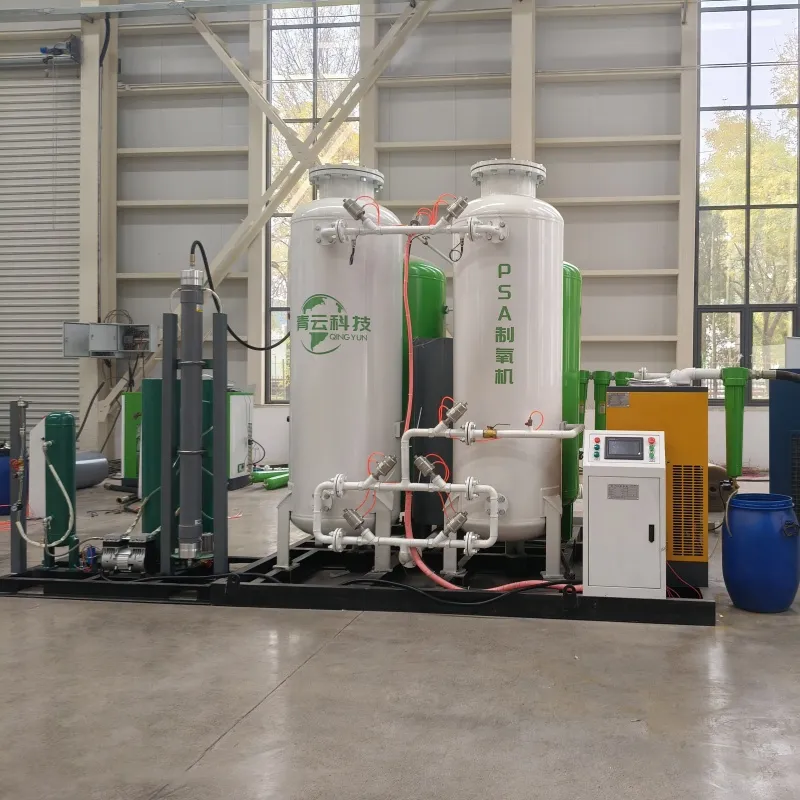

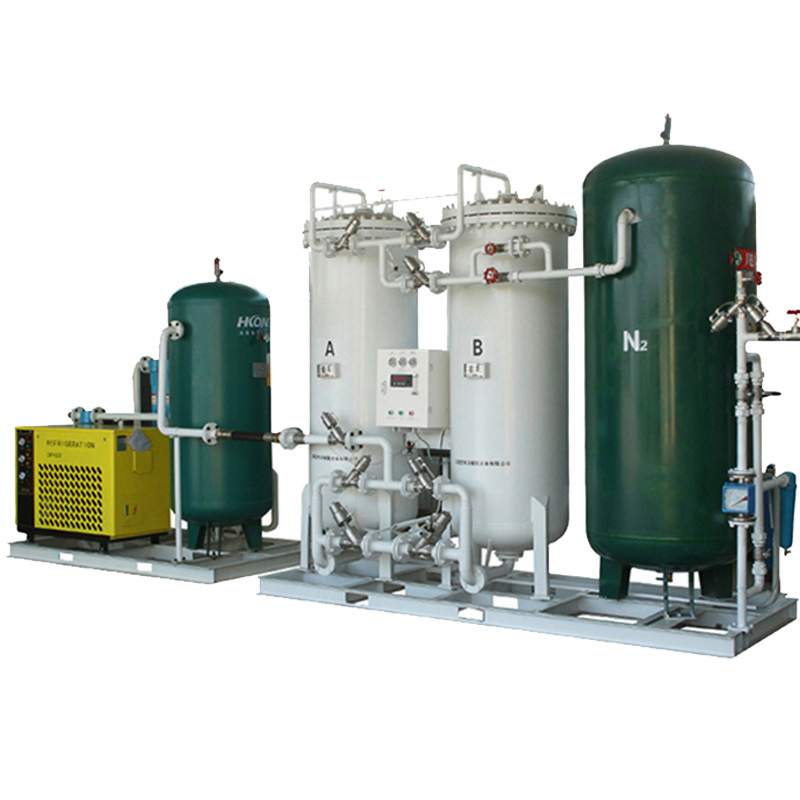

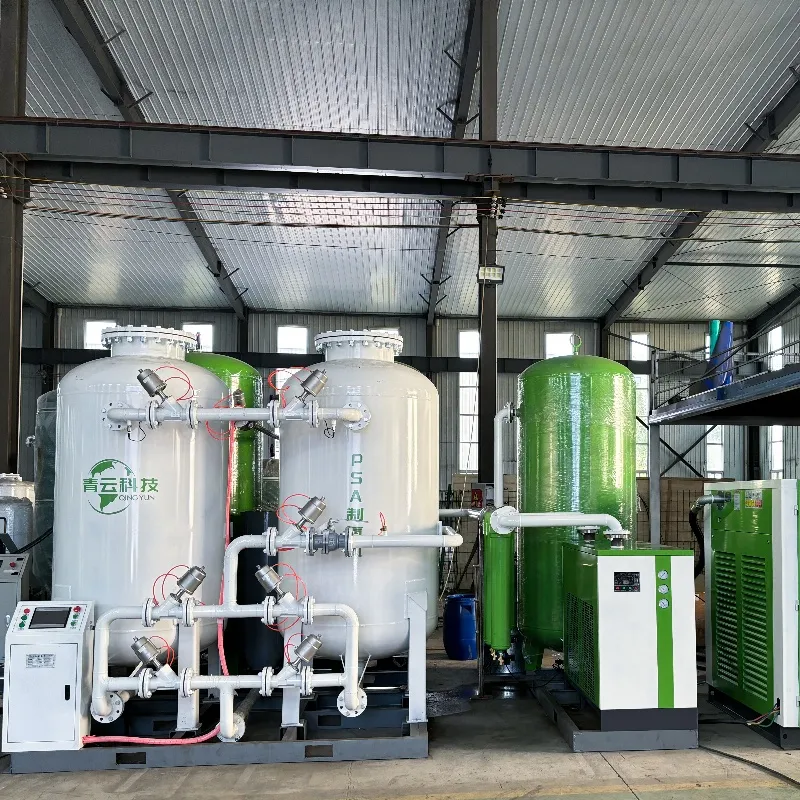

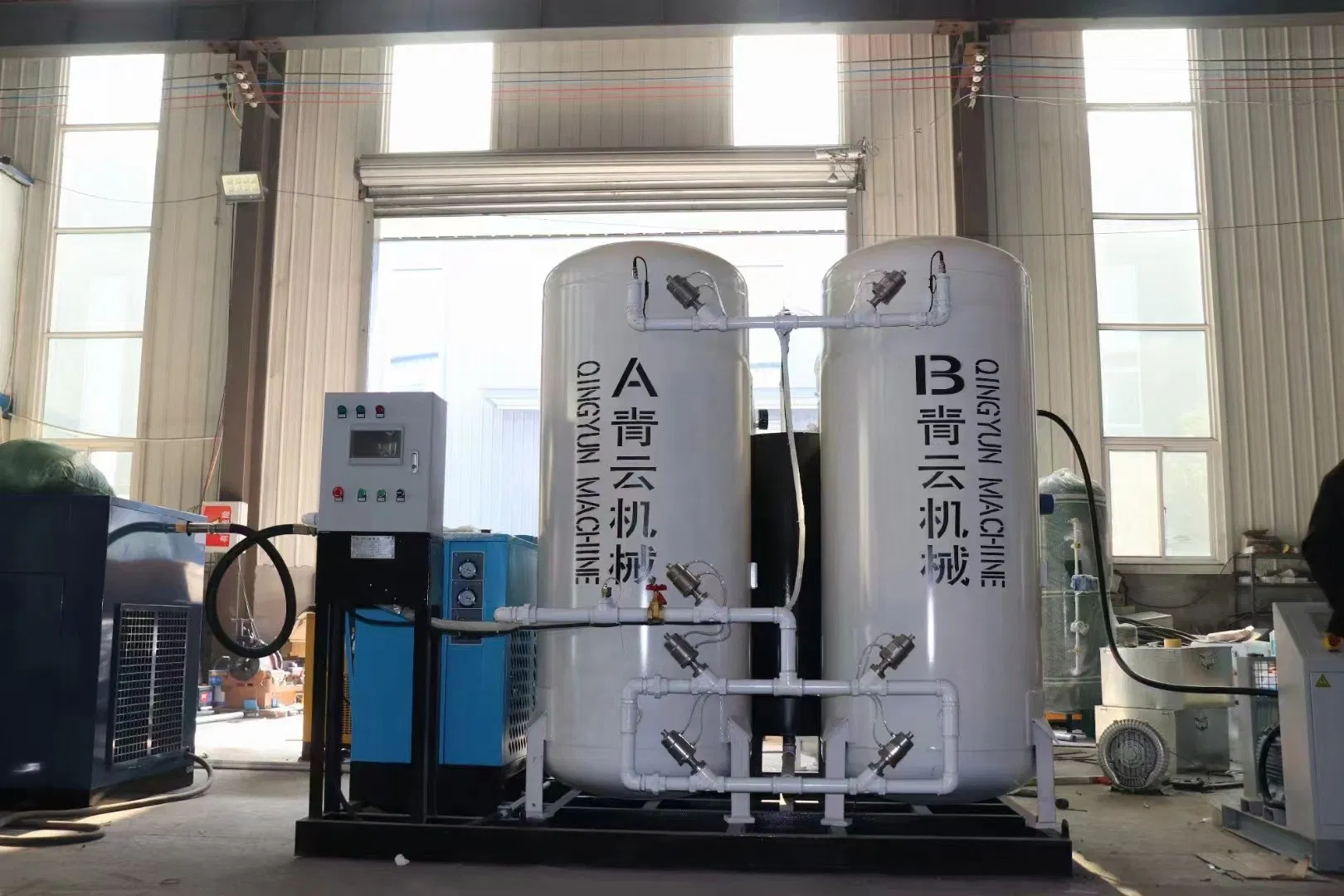

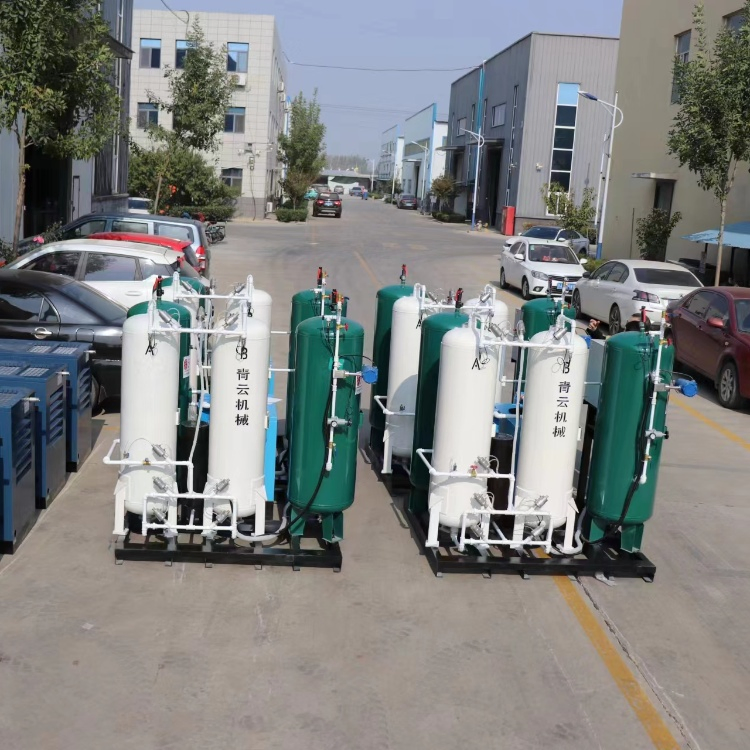

برج الامتزاز: يمكن لأبراج الامتزاز A&B العمل بالتناوب، وتجديد الامتزاز، وتصفية جزيئات الأكسجين عن طريق ملء السيفز الجزيئي من نوع الصوديوم.
6
محلل الأكسجين والنيتروجين: الرصد والتحليل في الوقت الحقيقي لنقاء الأكسجين والنيتروجين
7

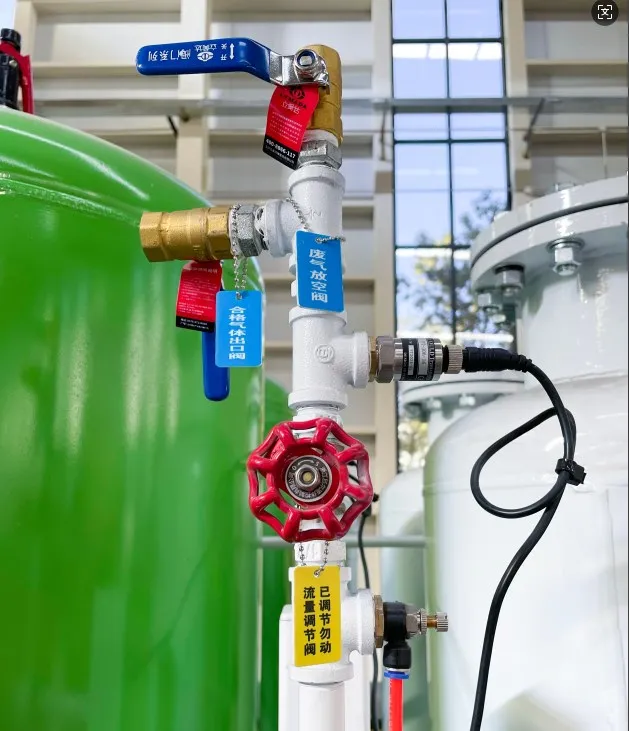

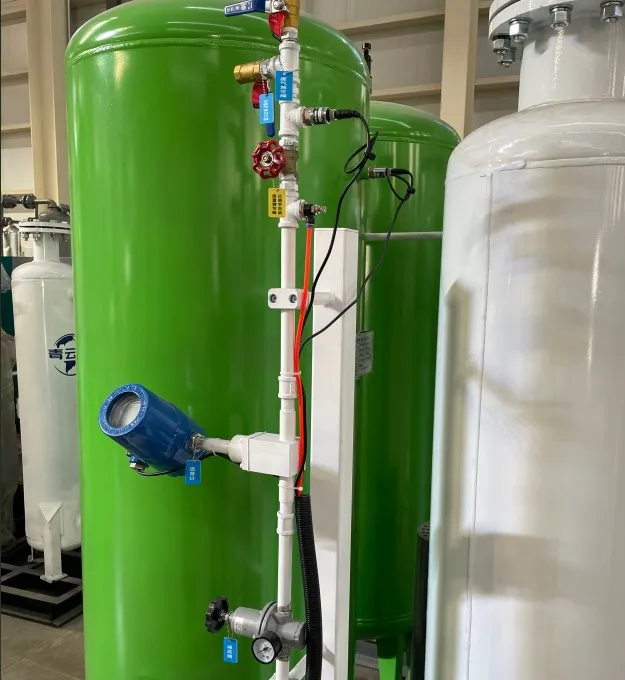

الصمامات وخطوط الأنابيب: تحقق صمامات التحكم الذكي التشغيل التلقائي الكامل للمعدات، والتحكم في PLC، وخطوط أنابيب SUS304.
8
خزانات الأكسجين والنيتروجين: تخزين الأكسجين والنيتروجين بنقاء مؤهل
9
منظم الضغط: اضبط ضغط مخرج الأكسجين والنيتروجين (3 إلى 6 بار) وأثبّته.
10
فلتر الغبار: أزل الغبار الذي تسببه المناخل الجزيئية في الأكسجين والنيتروجين
11
صمام الفحص: يمنع الأكسجين وانعاكسين النيتروجين
12
الشاحن التوربيني: معزز أكسجين ونيتروجين يعزز ضغط الأكسجين والنيتروجين إلى ضغط التعبئة، وعادة ما يكون 150 بار أو 200 بار
13
صمام تنظيم الضغط: تنظيم ضغط ضاغط الأكسجين والنيتروجين
14
صف التعبئة: تقسيم الأكسجين والنيتروجين عالي الضغط إلى كل أسطوانة غاز
