المعلومات الأساسية

وصف مبدأ مولد الأكسجين PSA

2) تتمتع تكنولوجيا PSA بالمزايا التالية:

• يمكن تعديل نقاء المنتج إلى حد ما مع تغير التدفق.
• العمل تحت ضغط متوسط ومنخفض، آمن وموفر للطاقة.
• معدات بسيطة وصيانة سهلة.
• التحكم بشاشة اللمس، التشغيل الأوتوماتيكي بالكامل بدون طيار.

3) مبدأ امتزاز تأرجح الضغط: في حالة توازن الامتزاز، عندما يقوم أي نوع من الأمشاط الماصة بامتصاص الغاز نفسه، كلما زاد ضغط الغاز، زادت سعة الامتزاز الخاصة بالمثنى. وعلى العكس من ذلك، كلما انخفض الضغط، قلت سعة الامتصاص.

مقدمة لخصائص ووظائف نظام توليد الأكسجين

1) يعتمد برج الامتزاز تقنية ضغط متقدمة مدمجة من بطانة جوز الهند. يدخل في حالة العمل عندما يبدأ مولد الأكسجين في العمل. وفي حالة العمل، يتم الضغط دائمًا على المنخل الجزيئي بإحكام، ولن يتم سحق المنخل الجزيئي في نفس الوقت، الأمر الذي يؤدي إلى تجنب تدفق الهواء عالي السرعة، وتفادي ظاهرة مسحوق المنخل الجزيئي الناتجة عن التأثير. بالمقارنة مع أجهزة ضغط الزنبرك وضغط الأسطوانة وضغط الوسادة الهوائية، فإن جهاز الضغط هذا أكثر موثوقية وأكثر ملاءمة للصيانة.

2) ويراعي تصميم المكونات المتقدمة على شكل زهرة اللوتس بشكل كامل التأثير عالي السرعة للغاز على المنخل الجزيئي أثناء عملية الامتزاز ويتجنب تمزيق المنخل الجزيئي الناتج عن التأثير عالي السرعة لتدفق الغاز، وتجنب مسحوق المسحوق من دخول خط الأنابيب والصمام، مما يمنع تسرب الصمام أو انحشاره.

3) تجعل تقنية التعبئة المدمجة الاحترافية المنخل الجزيئي المعبأ بشكل أكثر انتظاما وكثيفا، مما يضمن أن المنخل الجزيئي لا ينتج حالة مملوءة خلال عملية الامتزاز، ولا حاجة لتكميل المنخل الجزيئي المكلف بانتظام.

4) يضمن هيكل السطح المركب للمنخل الجزيئي الأصلي انخفاض محتوى الماء في الهواء الذي يدخل إلى المنخل الجزيئي، بحيث لا يمتص المنخل الجزيئي الرطوبة الزائدة ويؤثر على انخفاض القوة الميكانيكية، وهو ما يفيد من فترة خدمة طويلة الأمد للمنخل الجزيئي.

5) يعتمد النظام صمامات مستوردة ألمانية، وسرعة الاستجابة 0,02 ثانية، والتبديل المستمر المعتاد للدولة يبلغ أكثر من مليوني مرة. وهي تتميز بخصائص الهيكل البسيط، ومنع التسرب الموثوق به، وسرعة الإغلاق السريعة. وهو الضمان الأساسي لنقاء الأكسجين وتشغيل المعدات الموثوق بها.

6) يتم اختيار وحدة التحكم الذكية في جهاز التحكم القابل للبرمجة Omron PLC ذات الشهرة العالمية وصمام الملف اللولبي ثنائي المواضع المستورد من ألمانيا لضمان التشغيل المستمر والموثوق به للمولد.

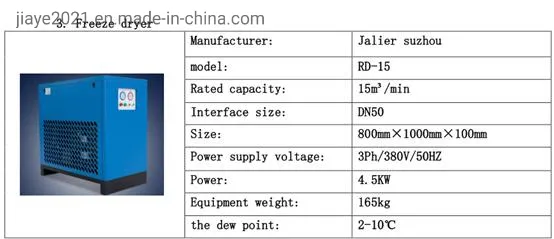

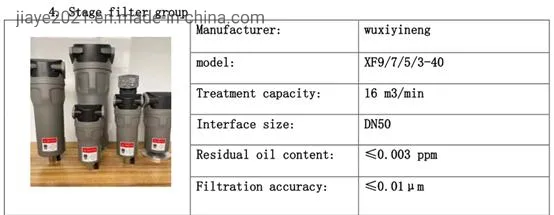

7) استخدام مجففات تبريد لتنقية مصادر الهواء ثابتة وممتازة ومعدات دعم أخرى، بما في ذلك مجفف التبريد، والتصريف التلقائي للمرشح، ويحتوي مبيت الفلتر على مقياس فرق ضغط لمراقبة ظروف عمل الفلتر في أي وقت لضمان جودة الهواء وتوفير مصدر هواء جيد.

8) يتم تزويد معدات النظام بمقاييس ضغط، وصمامات أمان، وشفات مطابقة، وملحقات خطوط الأنابيب الأخرى. يتم تجميع المجموعة الكاملة من المعدات بإطار سفلي. تم توصيل صمامات خط الأنابيب الداخلية. إن تحديد المواقع في الموقع وتركيبه ملائمًا للغاية، ولا يلزم توصيل سوى خطوط الأنابيب الخارجية.

9) يتم تقديم خطط تفصيلية لتشغيل المعدات وصيانتها وتدريبها للمستخدمين لضمان التشغيل والصيانة الصحيحين لمشغلي الإدارة.

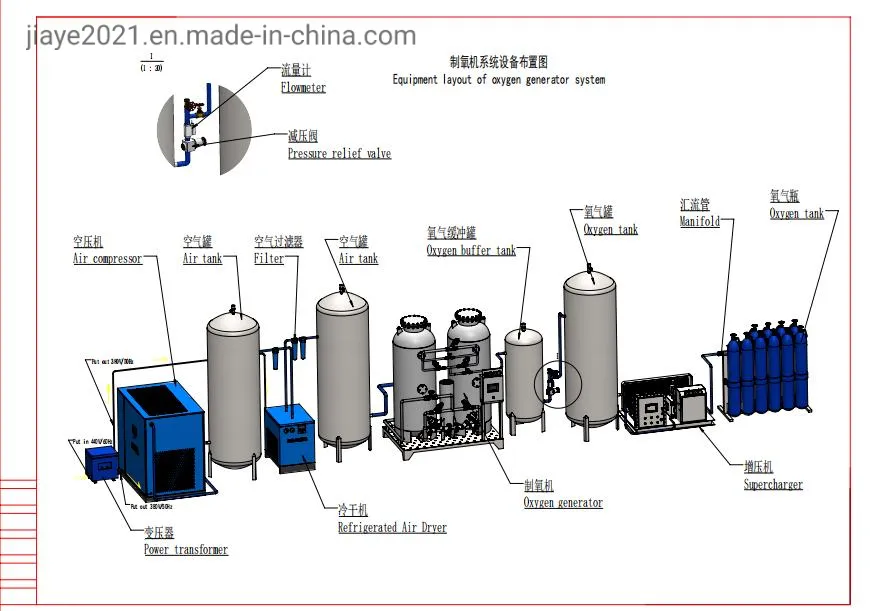

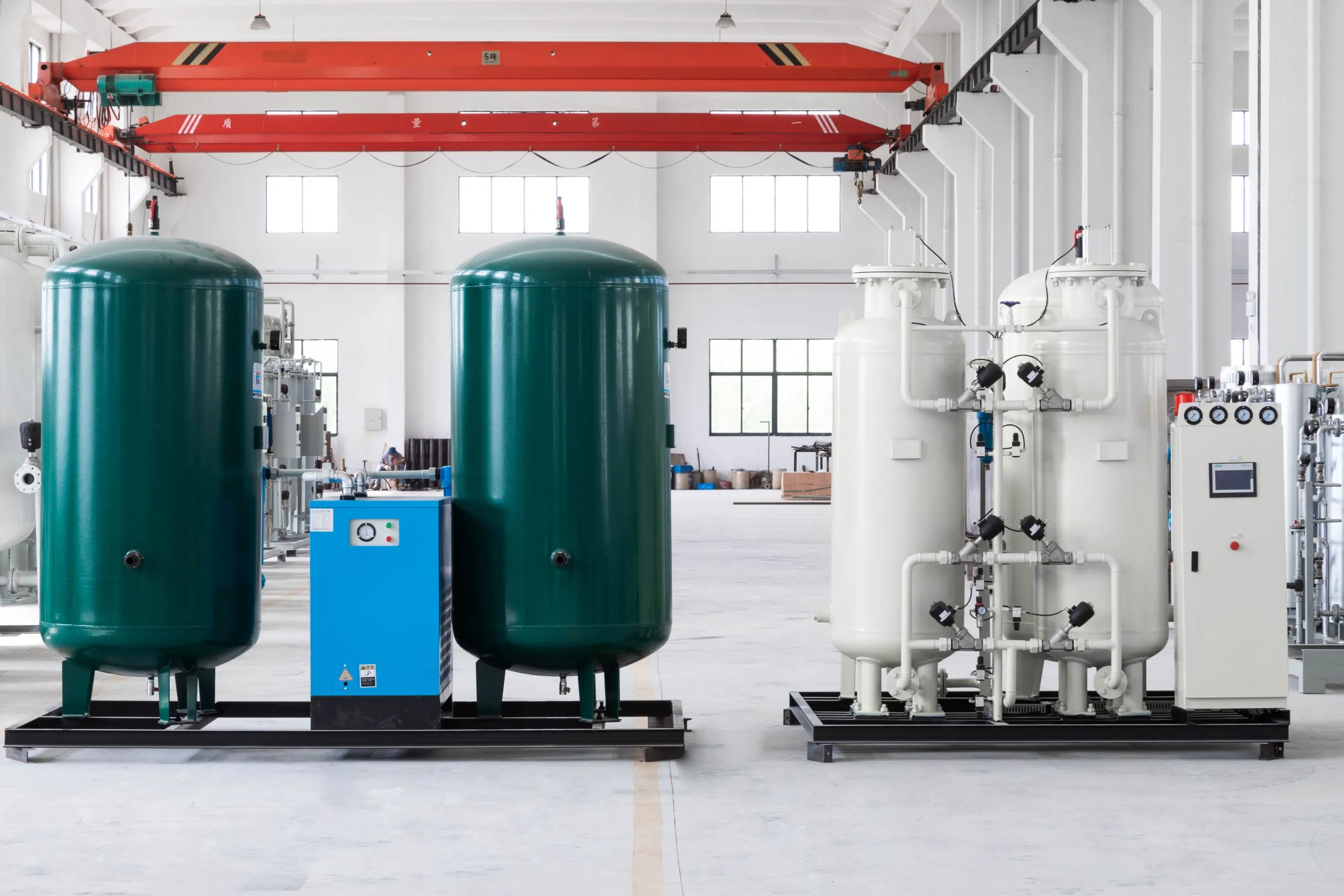

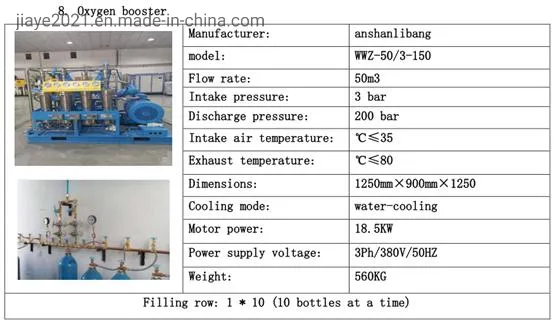

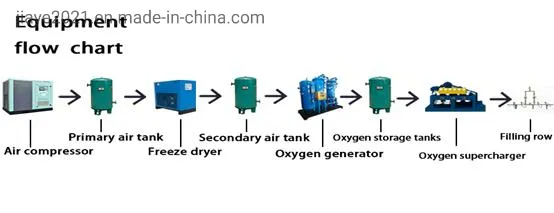

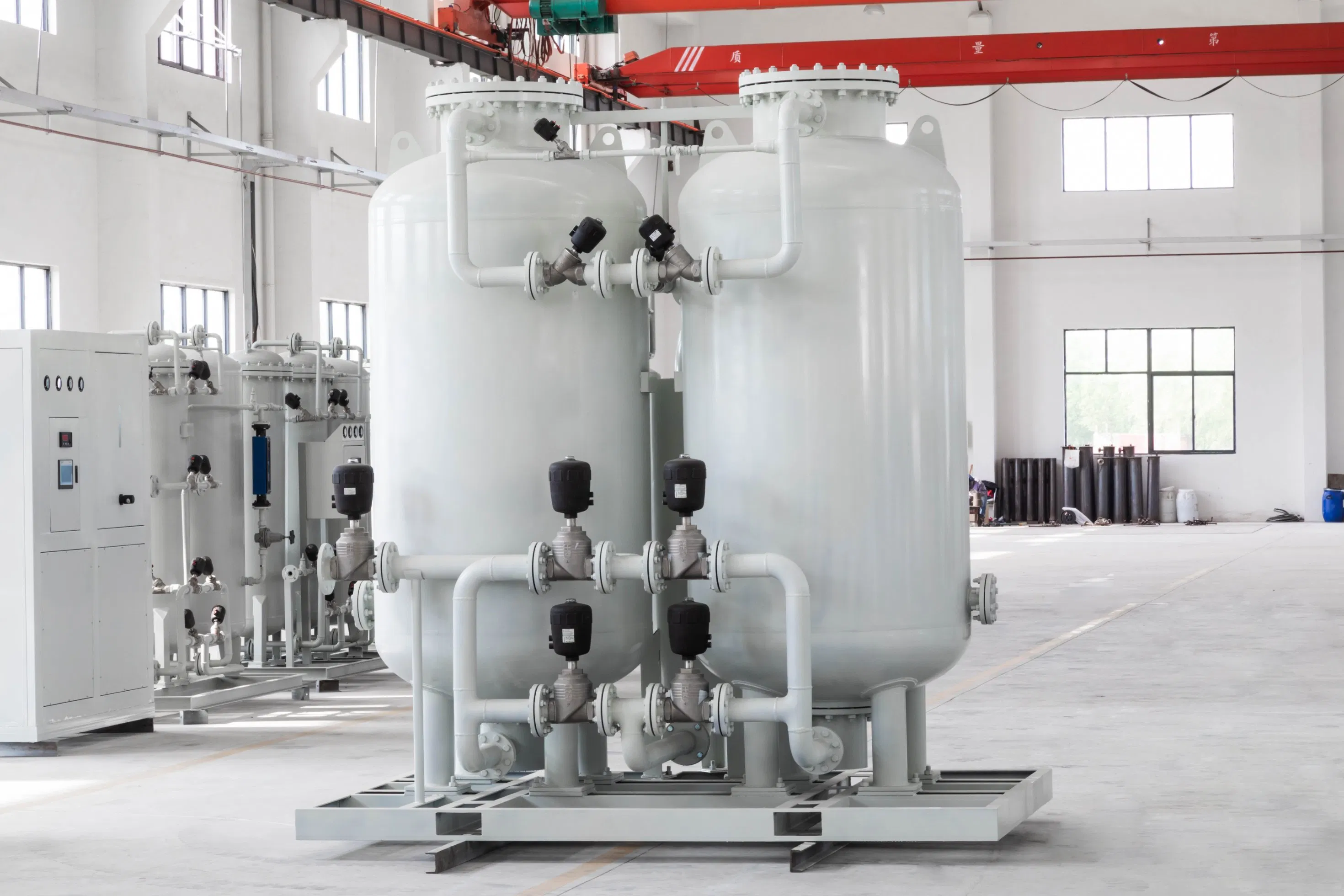

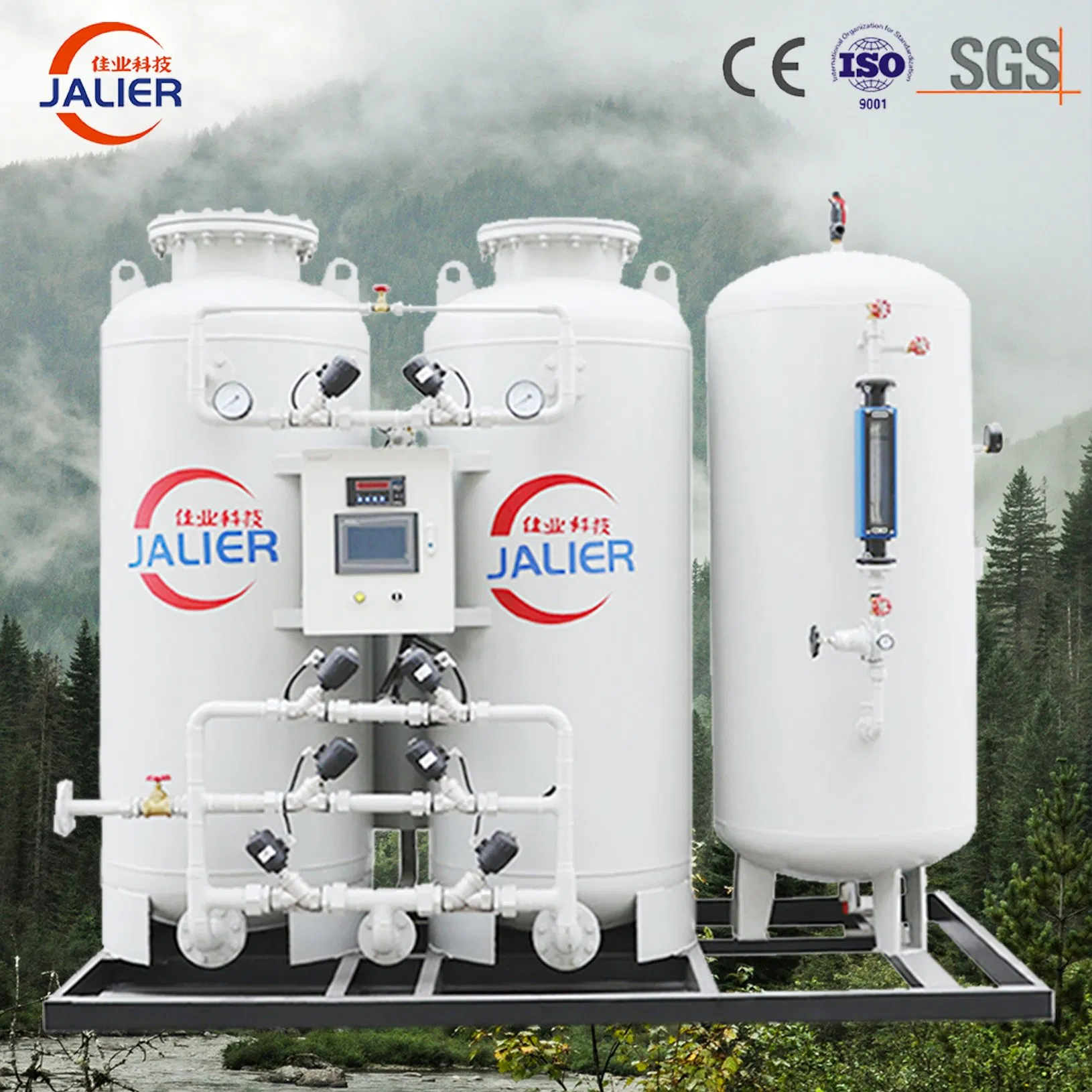

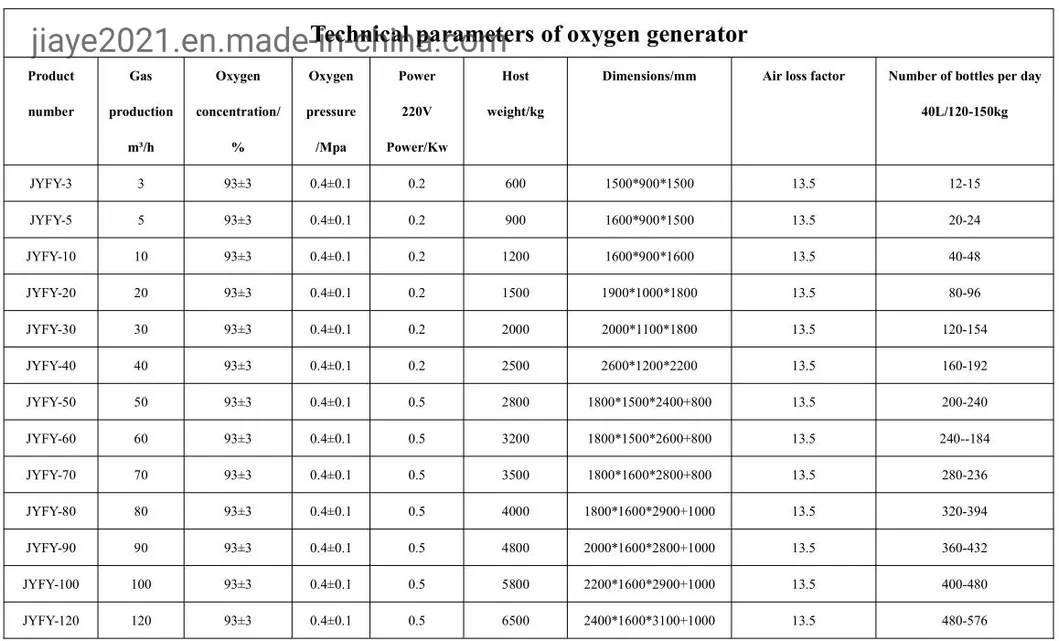

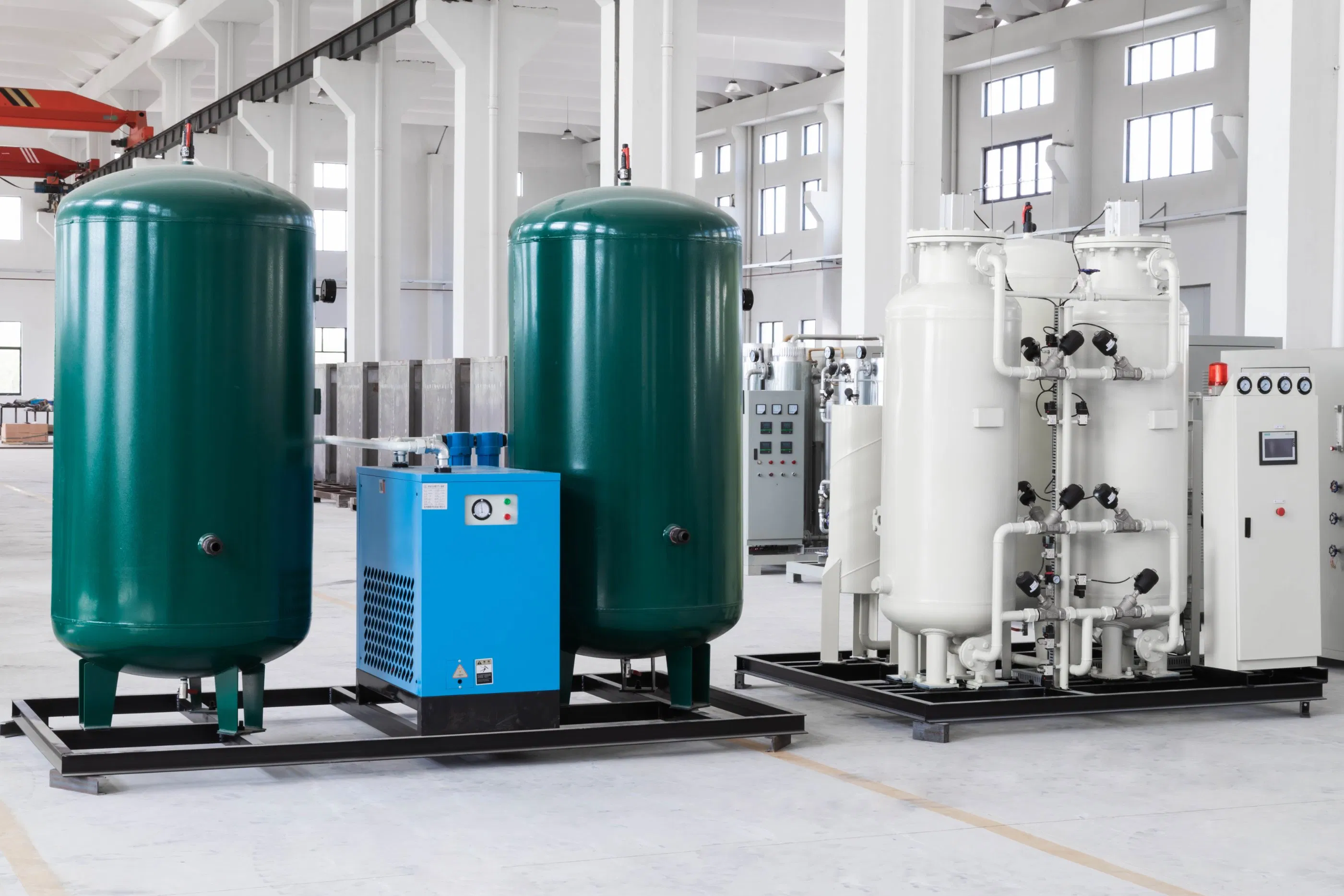

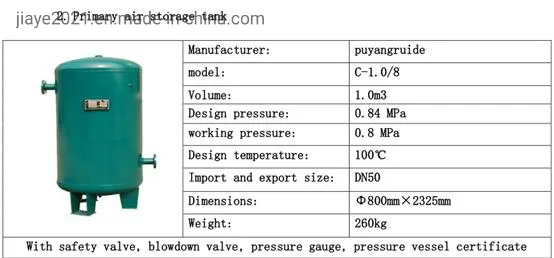

معرض صور النظام والمعدات
