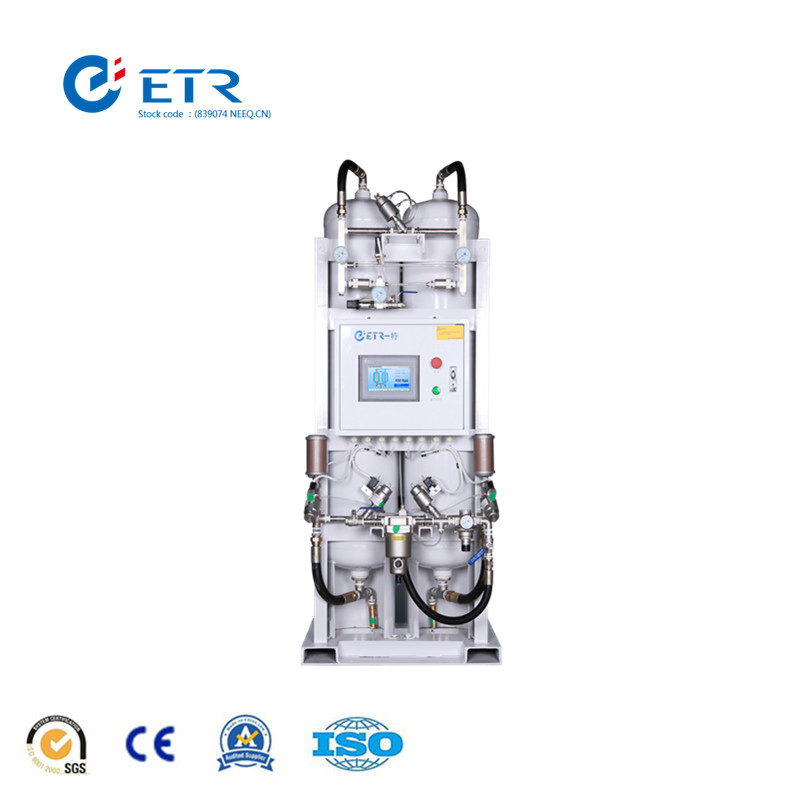

باستخدام مبادئ PSA (امتزاز تأرجح الضغط)، يمكن لمولد الأكسجين الطبي إنتاج غاز أكسجين بنقاء يصل إلى 93% ±3% مباشرة من الهواء المضغوط. ومقارنة بالأكسجين السائل الضخم التقليدي والأكسجين المعبأ في الأسطوانات، فإن توليد الأكسجين في الموقع يقلل التكلفة بنسبة تصل إلى 50%.

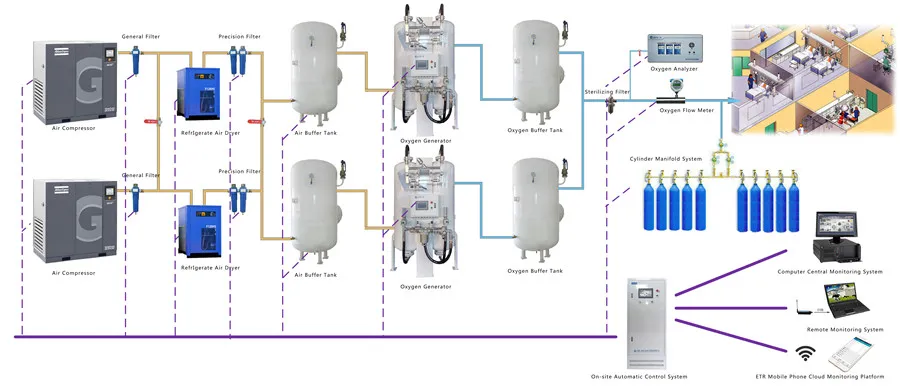

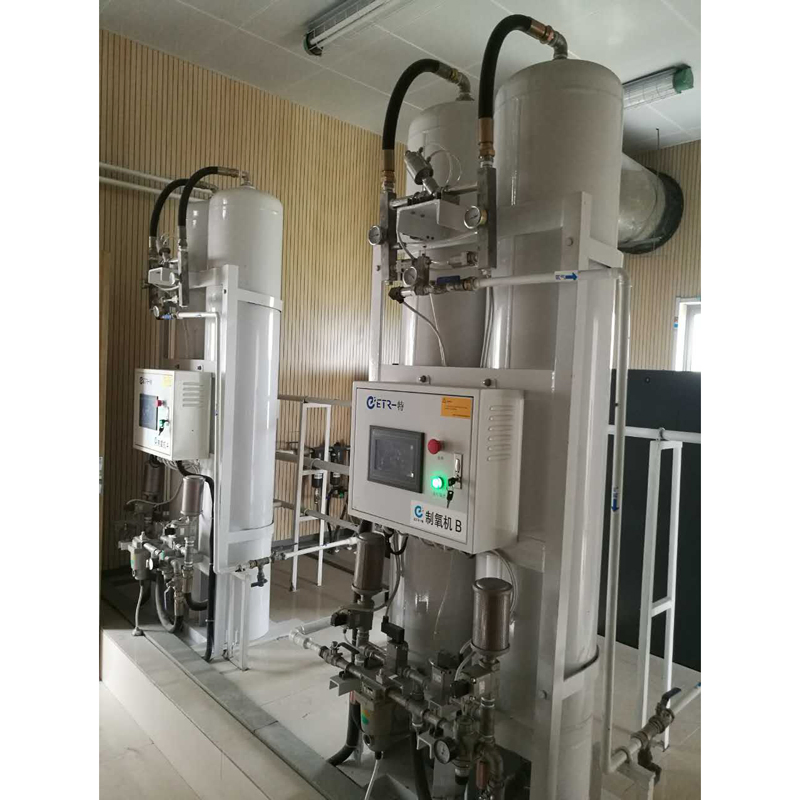

يتم تنقية الهواء المضغوط من خلال مجفف الهواء والمرشحات إلى مستوى معين ليعمل المولد الرئيسي معه. تم دمج حاجز الهواء لتوفير إمداد سلس للهواء المضغوط، وبالتالي تقليل تقلب مصدر الهواء المضغوط. ينتج المولد الأكسجين باستخدام تقنية PSA، وهي طريقة توليد أكسجين أثبتت كفاءتها عالمياً. يتم تسليم الأكسجين بالنقاء المطلوب إلى خزان الأكسجين الاحتياطي لتوفير إمداد مستمر، حيث يتم الحفاظ على الأكسجين في الخزان الاحتياطي عند ضغط 4 بار.
يعتمد المنخل الجزيئي الطبي لنظام الأكسجين في المصنع على تكنولوجيا امتزاز التأرجح بالضغط المتقدمة (PSA) لتكوين دورة سريعة من امتزاز تكييف الضغط وتوضيحه في ظل ظروف درجة الحرارة العادية والضغط المنخفض.
| العنصر | الطراز | السعة (NM3/h) | الحجم (مم) الطول*العرض*الارتفاع | الوزن (كجم) | الطاقة (واط) | مدخل الهواء | منفذ الأكسجين |
|---|---|---|---|---|---|---|---|
| 1 | OX-03 | 2.5-3 | 760×750×1850 | 380 | 60 | DN15 (G1/2") | DN15 (G1/2") |
| 2 | OX-05 | 3.5-5 | 760×750×2200 | 450 | 60 | DN15 (G1/2") | DN15 (G1/2") |
| 3 | OX-10 | 5.5-10 | 880×780×2400 | 780 | 60 | DN20 (G3/4") | DN15 (G1/2") |
| 4 | OX-15 | 10.5-15 | 1070×940×2500 | 1080 | 60 | DN25 (G1") | DN20 (G3/4") |
| 5 | OX-20 | 15.5-20 | 1450×950×2500 | 1260 | 60 | DN32 (G1 1/4") | DN20 (G3/4") |
| 6 | OX-25 | 20.5-25 | 1500×1000×2800 | 1480 | 60 | DN40 (G1 1/2") | DN25 (G1") |
| 7 | OX-30 | 25.5-30 | 1500×1000×3000 | 1680 | 60 | DN40 (G1 1/2") | DN25 (G1") |
| 8 | OX-35 | 30.5-35 | 1750×1200×3100 | 1950 | 60 | DN40 (G1 1/2") | DN25 (G1") |
| 9 | OX-40 | 35.5-40 | 1750×1200×3150 | 2150 | 60 | DN40 (G1 1/2") | DN25 (G1") |
| ملاحظة: التخصيص مقبول حسب متطلبات العميل. | |||||||
| العنصر | المواصفات | ملاحظة |
|---|---|---|
| مواصفات مولد الأكسجين | ||
| سعة الأكسجين | 1-50 م3/الساعة | الحالة العادية / القياسية |
| نقاء الأكسجين | 93% ±3% | - |
| ضغط تسليم الأكسجين | 0-4 بار | قابل للضبط |
| استهلاك الطاقة | 0.1-0.2 كيلووات | 220 فولت، 50 هرتز @ 1 طور |
| الأبعاد (مم) | / | بما في ذلك خزانات التخزين المؤقت (تقريبية) |
| الوزن (كجم) | / | الوزن تقريبي |
| مستوى الضوضاء | ≤85 ديسيبل (A) | على بعد متر واحد |
| مواصفات الهواء المضغوط المطلوب | ||
| معدل تدفق الهواء المطلوب | ≥3.0 م3/دقيقة | سعة الهواء النظيف والجاف بعد المعالجة |
| الضغط | ≥7 بار | المقياس |
| محتوى بقايا الزيت | ≤0.008 جزء في المليون | - |
| حجم الجسيمات | ≤0.01 ميكرون | - |
| نقطة ندى الضغط | + 3 درجات مئوية | - |
| درجة حرارة الهواء | 5-45 درجة مئوية | - |
| ظروف عمل التصميم | ||
| الرطوبة النسبية | 20%-100% | - |
| محتوى الغبار في الهواء | ≤20 ملغ/م3 | - |
| محتوى الغازات الحامضية H2S, SO2 | ≤5 جزء في المليون | - |
| محتوى CO2 في الهواء | ≤250 جزء في المليون | - |
| محتوى CnHm في الهواء | ≤20 جزء في المليون | - |
| الغازات الحمضية والآكلة | أقل من حد التحفيز وبدون غازات تسبب تآكل | يوصى بشدة بغرفة مستقلة لمنشأة فصل الهواء بعيداً عن البيئات الحمضية |

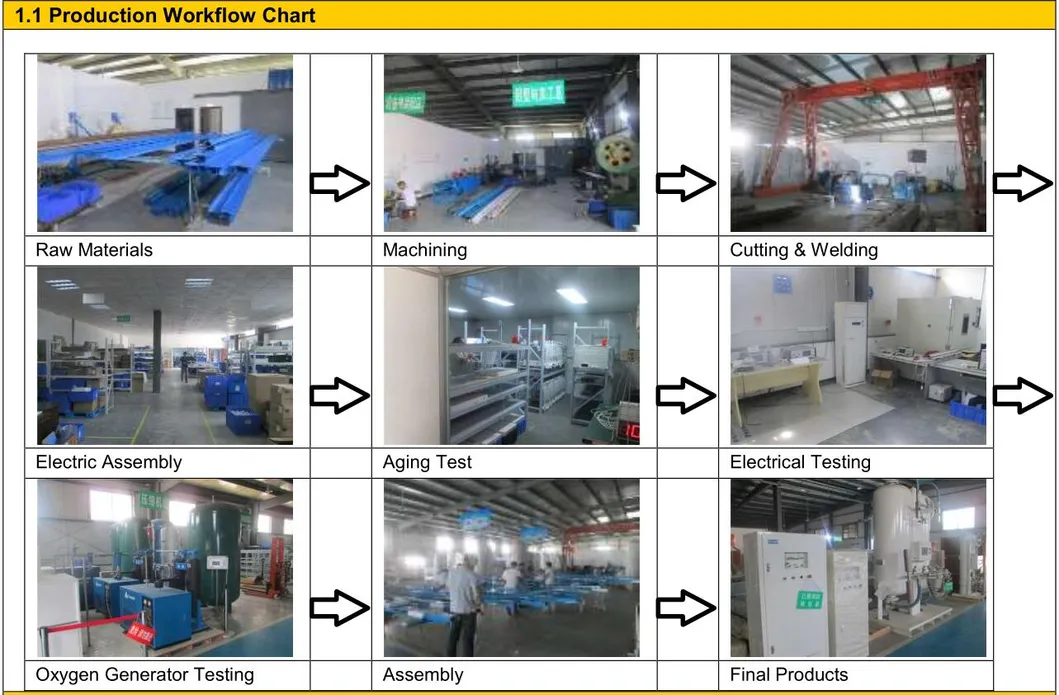

من خلال الهندسة والتكنولوجيا المتقدمة، نضمن الجودة العالية لحلول توليد الأكسجين. نستخدم أفضل المكونات من كبار الموردين المعتمدين عالمياً. كما تخضع جميع مولدات الأكسجين للاختبار والتشغيل التجريبي من قبل خبراء محترفين للتأكد من مطابقتها الكاملة للمواصفات قبل مغادرتها المصنع.
(أ) نضمن التشغيل الصحيح والخالي من العيوب للمعدات لمدة 12 (اثني عشر) شهراً من تاريخ الاختبار والتشغيل في موقع المستخدم النهائي، أو 18 (ثمانية عشر) شهراً من تاريخ التسليم، أيهما أقرب.
(ب) في حال اكتشاف أي عيوب أو أعطال خلال فترة الضمان، نتعهد بإجراء الإصلاحات اللازمة للمعدات على نفقتنا الخاصة، بما يشمل المكونات وتكاليف العمل حتى يعود النظام للعمل بكفاءة تامة وبشكل صحيح.
لقد اجتزنا بنجاح نظام إدارة الجودة الحاصل على شهادات CE و ISO، بالإضافة إلى شهادات SGS الدولية للتأكد من أن جودة منتجاتنا مؤهلة وممتازة ومطابقة للمواصفات المطلوبة في الأسواق العالمية والمحلية.
