مولد أكسجين عالي النقاء 20nm3 في الساعة جهاز مولد أكسجين بتقنية PSA للصناعات

1 / 5

مولد أكسجين عالي النقاء 20nm3 في الساعة جهاز مولد أكسجين بتقنية PSA للصناعات

إرسال استفسار

وصف المنتج

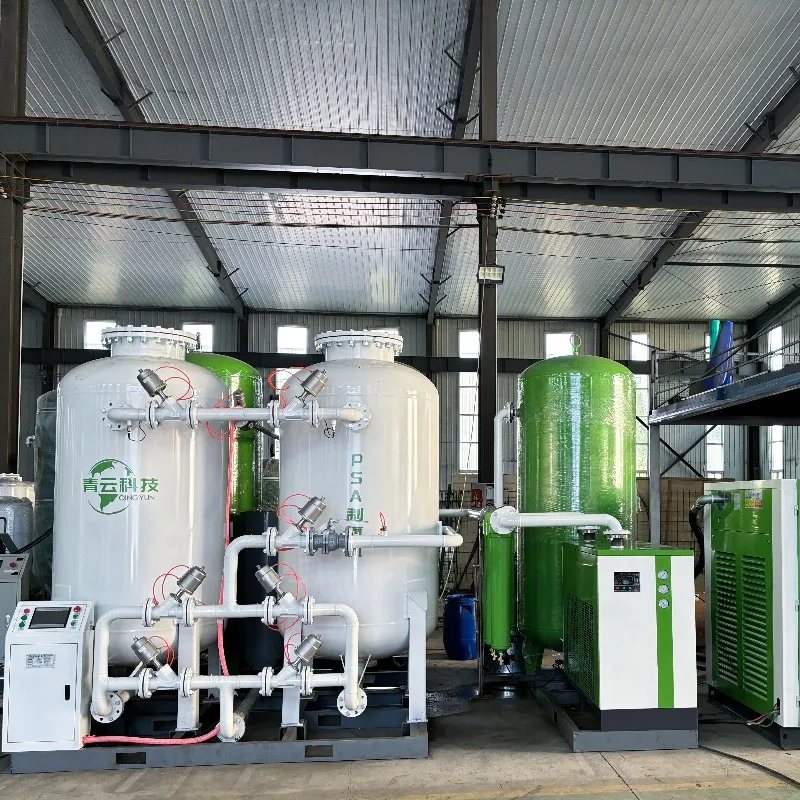

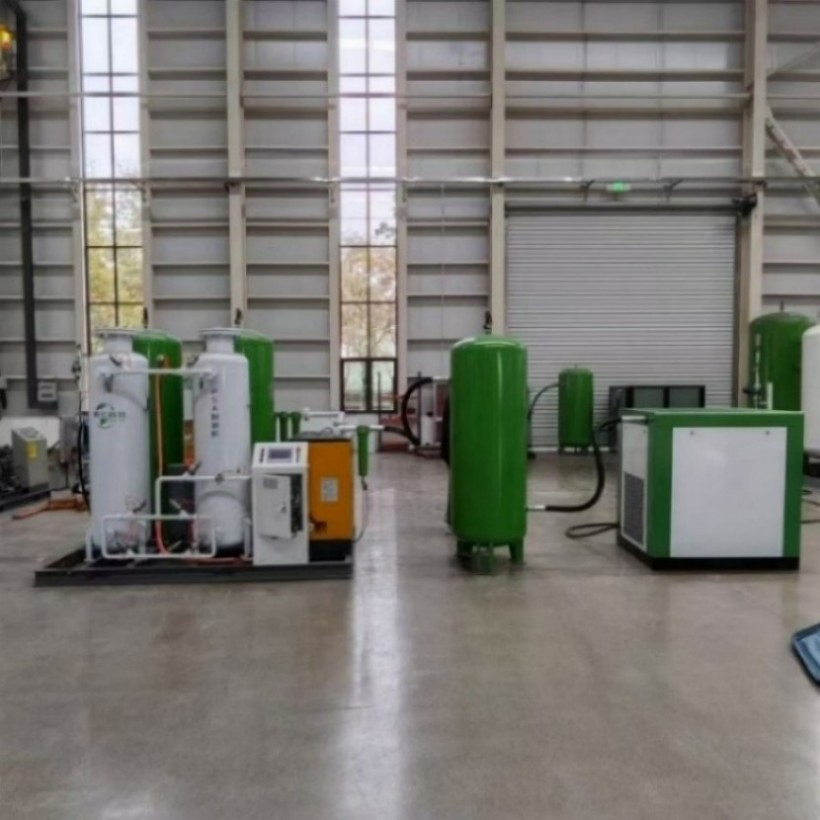

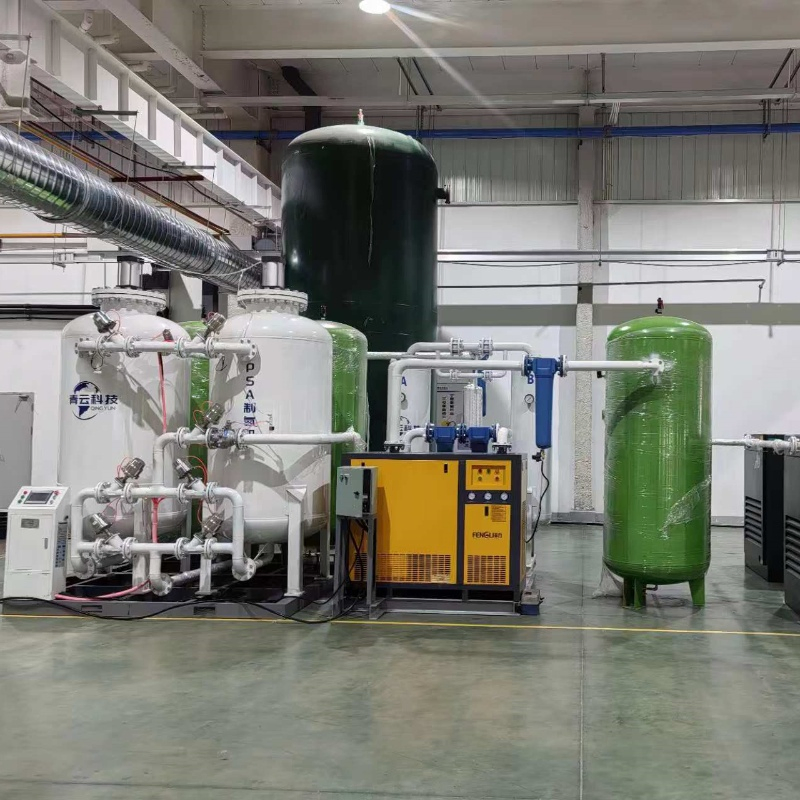

مولد الأكسجين في نظام إنتاج الأكسجين في منشأة الأكسجين

وفقًا لمبدأ امتزاز تأرجح الضغط، يتم استخدام المنخل الجزيئي الزيوليت كمثني. وبسبب خصائص الامتصاص الانتقائي للمنخل الجزيئي الزيوليت، يتم امتصاص النيتروجين بكميات كبيرة بواسطة المنخل الجزيئي، ويتم إثراء الأكسجين في مرحلة الغاز، وتحقيق فصل الأكسجين النيتروجين تحت إجراء امتصاص التأرجح بالضغط. يتم امتصاص الأكسجين أثناء تنفيذ عملية إزالة المول والتجديد، وذلك من خلال استخدام بنية برجية مزدوجة أو متعددة الأبراج. يتم التحكم في فتح الصمامات الهوائية وإغلاقها بواسطة برامج ذكية مثل PLC، مما يسمح للبرجين أو أكثر بالدوران بالتناوب وإنتاج الأكسجين عالي الجودة بشكل مستمر.

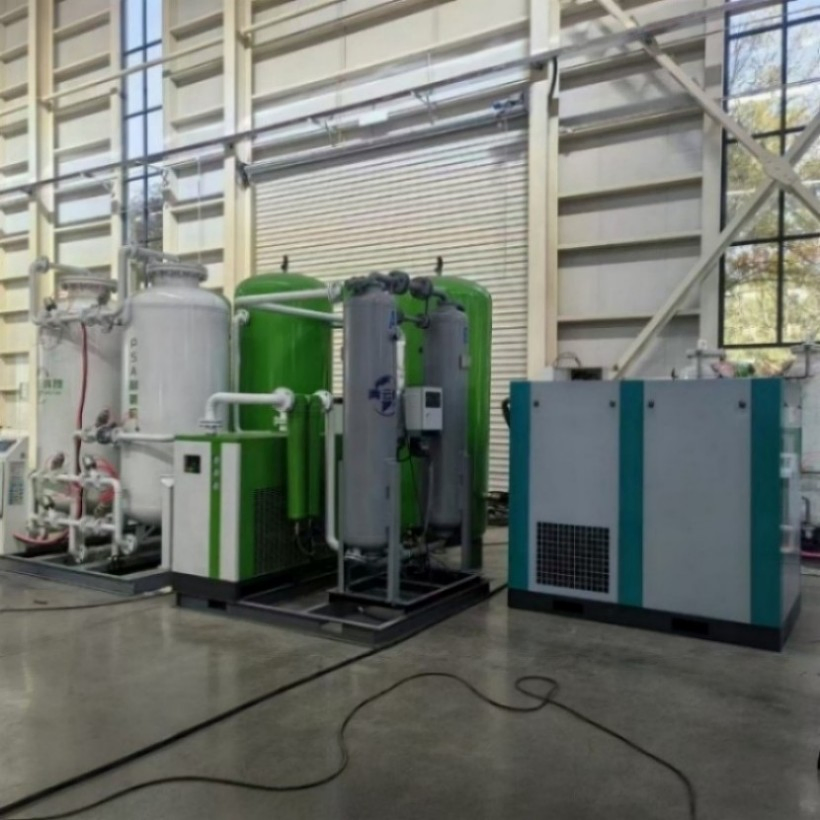

ضاغط الهواء (من النوع الملولب): يُستخدم الهواء كمادة خام لتجميع وضغط الهواء إلى 8 بار.
مجفف بارد: يزيل التكوين القياسي الرطوبة والشوائب من الهواء، ما يجعل نقطة الندى تصل إلى -20 درجة مئوية (يستخدم التكوين المتوسط مجفف الامتزاز، تصل نقطة الندى إلى -40 درجة مئوية؛ تستخدم التهيئة المتقدمة مجفف المجموعة، وتبلغ نقطة الندى -60 درجة مئوية).
الفلتر الدقيق: فلتر مكيف الهواء ثلاثي المراحل لإزالة الزيت وإزالة الغبار وإزالة الشوائب.
خزان الهواء المؤقت: يخزن الهواء النقي والجاف كاحتياطي للمواد الخام بغرض الامتصاص والفصل فيما بعد بين الأكسجين والنيتروجين.

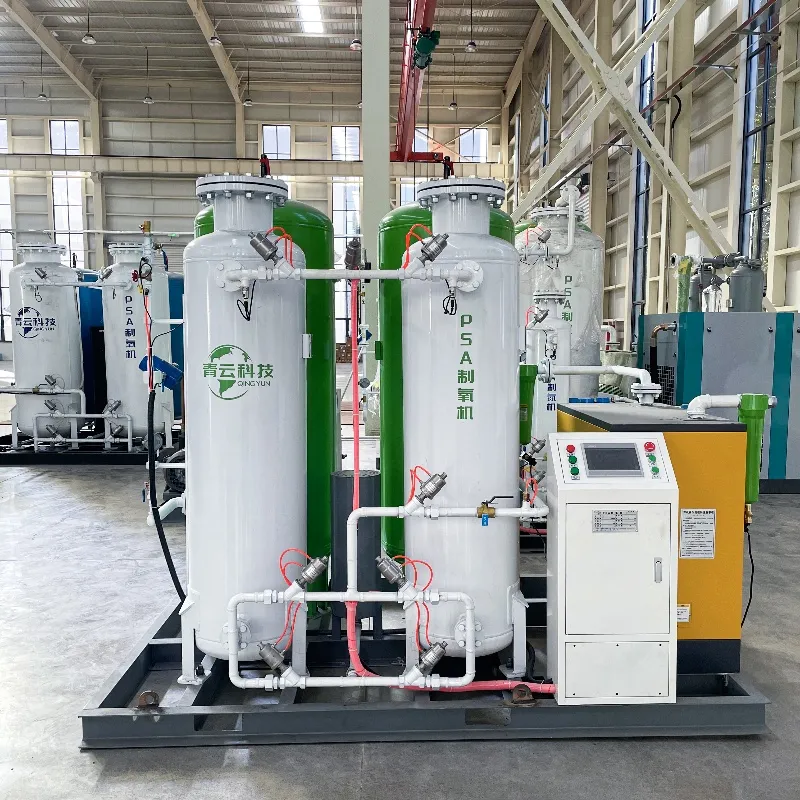

برج الامتزاز: يمكن لأبراج الامتزاز A&B العمل بالتناوب، وتجديد الامتزاز، وتصفية جزيئات الأكسجين عن طريق ملء السيفز الجزيئي من نوع الصوديوم.
محلل الأكسجين والنيتروجين: الرصد والتحليل في الوقت الحقيقي لنقاء الأكسجين والنيتروجين.

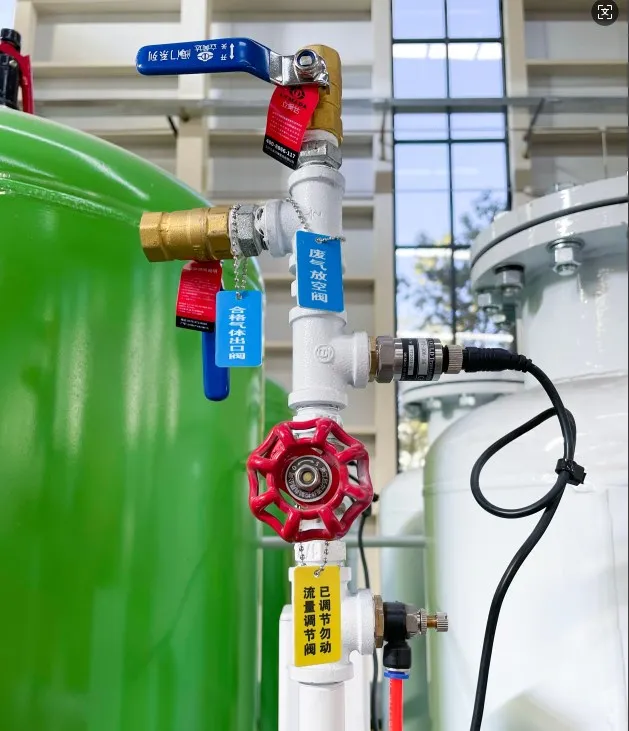

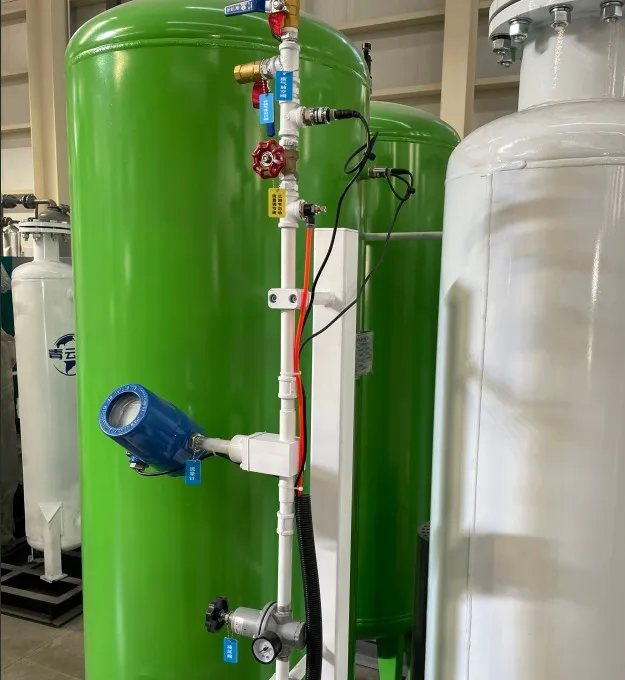

الصمامات وخطوط الأنابيب: تحقق صمامات التحكم الذكي التشغيل التلقائي الكامل للمعدات، والتحكم في PLC، وخطوط أنابيب SUS304.
خزانات الأكسجين والنيتروجين: تخزين الأكسجين والنيتروجين بنقاء مؤهل.
منظم الضغط: اضبط ضغط مخرج الأكسجين والنيتروجين (3 إلى 6 بار) وأثبّته.
فلتر الغبار: أزل الغبار الذي تسببه المناخل الجزيئية في الأكسجين والنيتروجين.
صمام الفحص: يمنع الأكسجين وانعكاس النيتروجين.
الشاحن التوربيني: معزز أكسجين ونيتروجين يعزز ضغط الأكسجين والنيتروجين إلى ضغط التعبئة، وعادة ما يكون 150 بار أو 200 بار.
صمام تنظيم الضغط: تنظيم ضغط ضاغط الأكسجين والنيتروجين.
صف التعبئة: تقسيم الأكسجين والنيتروجين عالي الضغط إلى كل أسطوانة غاز.

مميزات المنتج

استنادًا إلى مبدأ امتزاز تأرجح الضغط، والنضج، والموثوقية.
تبديل ذكي لدورة اللين، نقاء وتدفق قابلان للضبط ضمن نطاق معين. إن تكوين مكونات النظام المختلفة ذات الصلة معقول ومعدل العطل منخفض. مكونات داخلية معقولة وتوزيع منتظم لتيار الهواء وتأثير أقل لتيار الهواء عالي السرعة.
تصميم مثالي للعملية، تأثير مثالي على الاستخدام.
تعمل تدابير حماية المنخل الجزيئي الفريد على إطالة عمر خدمة المناخل الجزيئية الزيوليت (المناخل الجزيئية الكربونية).
جهاز عادم أكسجين (نيتروجين) غير مؤهل من السلسلة الذكية، جودة أكسجين (نيتروجين) منتج التغليف.
معدل تدفق جهاز الأكسجين (النيتروجين) الاختياري، نظام الضبط التلقائي النقاء، نظام التحكم عن بُعد، إلخ. تغادر الماكينة بأكملها المصنع دون أي معدات أساسية في الداخل. إن إقران خطوط الأنابيب وتركيبها مناسبين.
سهل التشغيل، وثابت للتشغيل، ومؤتمت بشكل كبير، وقادر على التشغيل بدون طيار.

المواصفات الفنية

إنتاج الأكسجين	200-3 نانمتر مكعب/ساعة	نقاء الأكسجين	90±3%
ضغط الأكسجين	0.4-0.6 ميجابا	نقطة الندى	≤ - 40 درجة مئوية
منطقة التطبيق	المساعدة الطبية، والصناعية للاحتراق، ومعالجة مياه الصرف الصحي، وتربية الحيوانات، وما إلى ذلك
المكونات الرئيسية	ضاغط الهواء، نظام تنقية الهواء، خزان احتياطي الهواء، خزان الأكسجين المؤقت، برج الامتزاز، خزانة التحكم PLC، محلل الأكسجين، معزز، خطوط أنابيب هيكل الصمام، إلخ

اسم المكون	الأبعاد (مم)	الوزن (كجم)	استهلاك الطاقة (كيلووات)
النوع: مركبة على زلقة	الضمان: عام واحد \| تاريخ التسليم: 15-20 يومًا \| استهلاك فعال للغاز: 0.6 نانمتر مكعب/دقيقة/7-8 كجم
ضاغط الهواء	950620850	260	5.5
مولد الأكسجين	180011002100	650	1
الشاحن التوربيني + مشعب الشحن	12709201160	360	5.5
المجموع	6.014CBM	1270KG	12 كم
