وصف المنتج

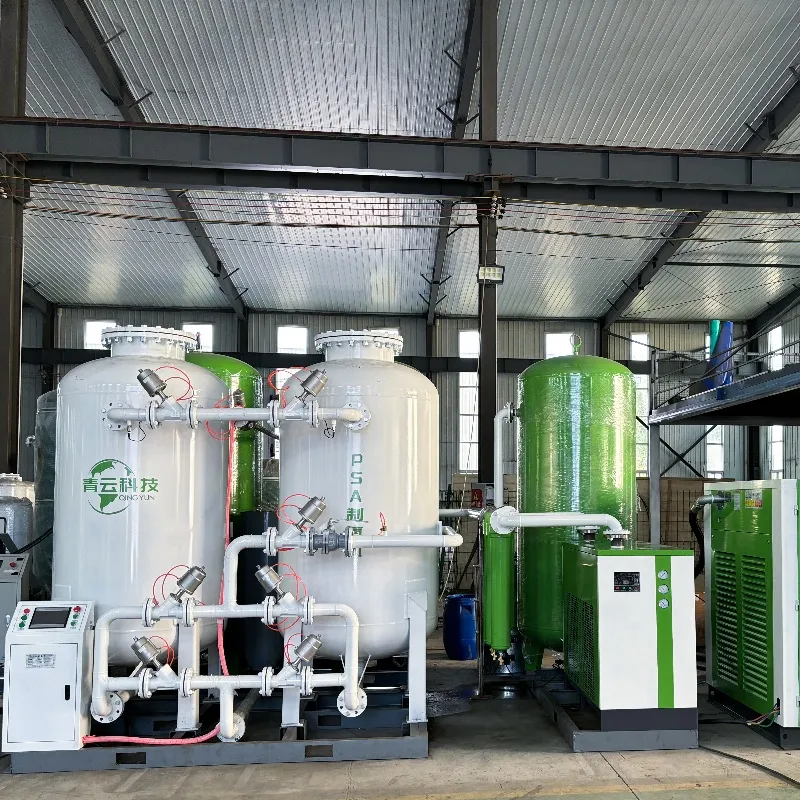

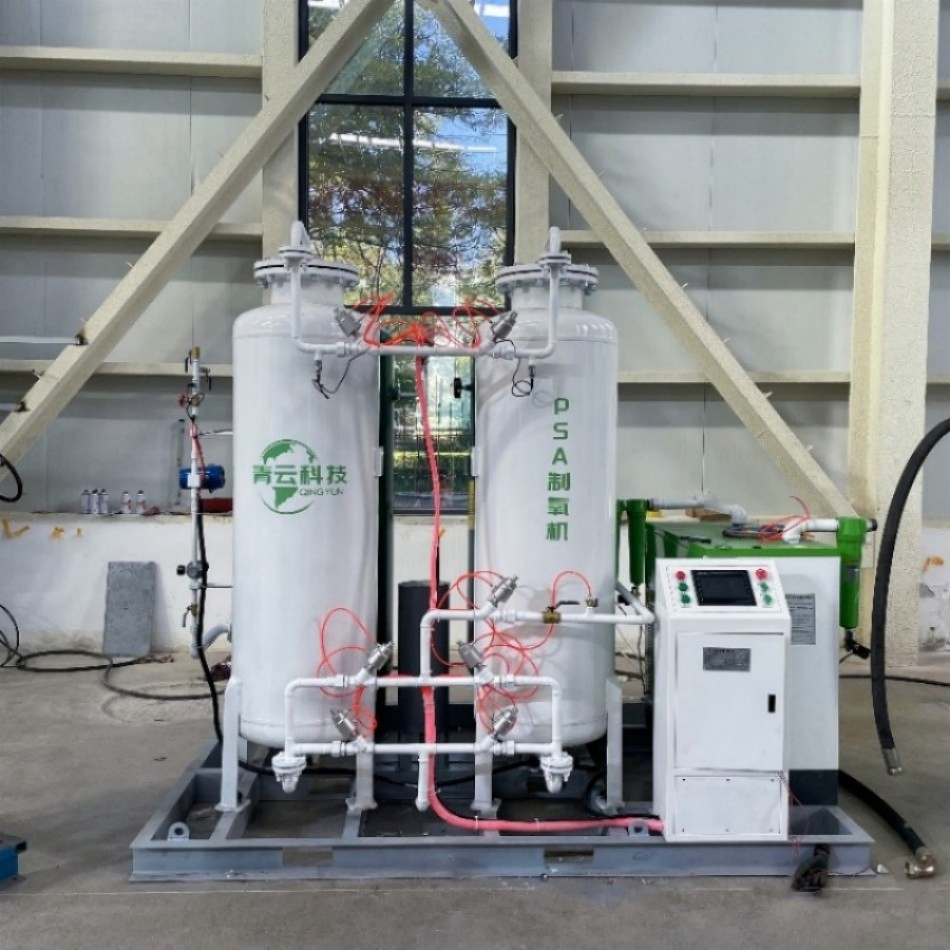

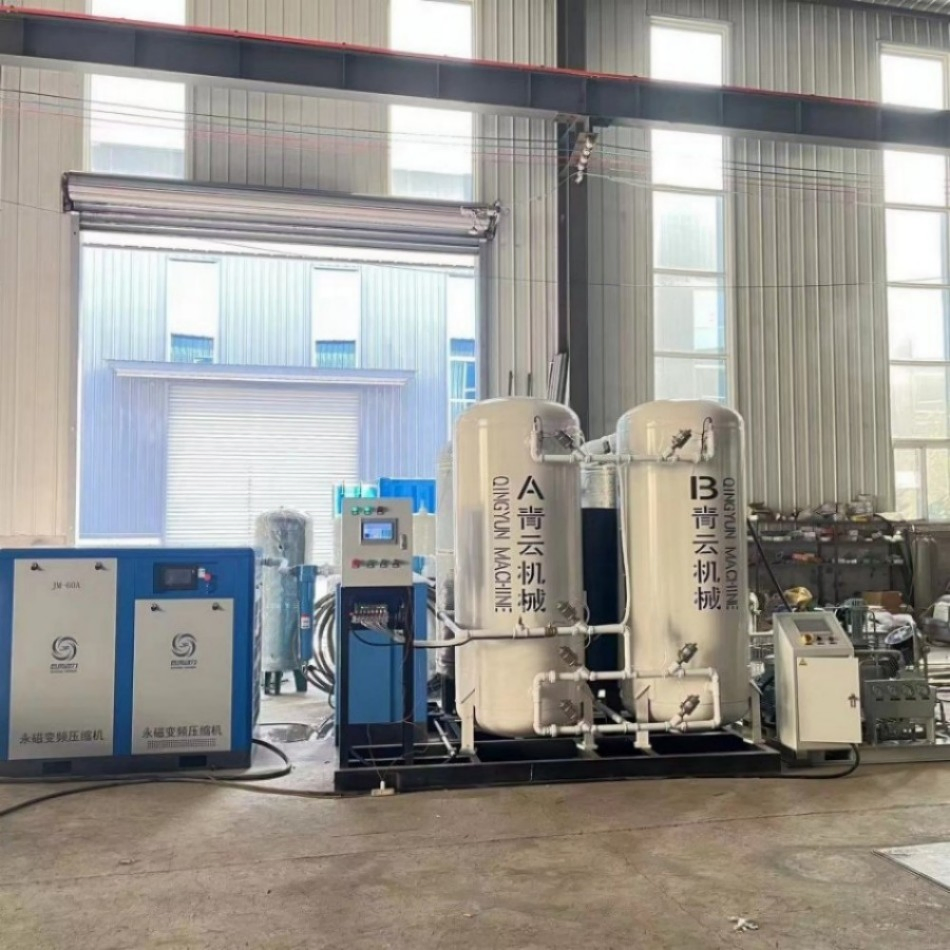

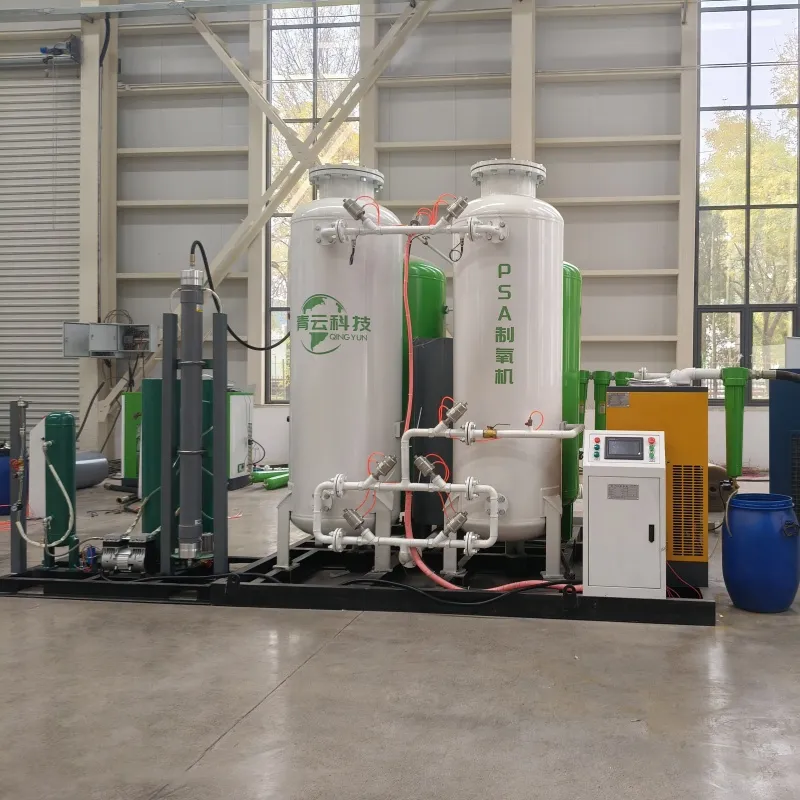

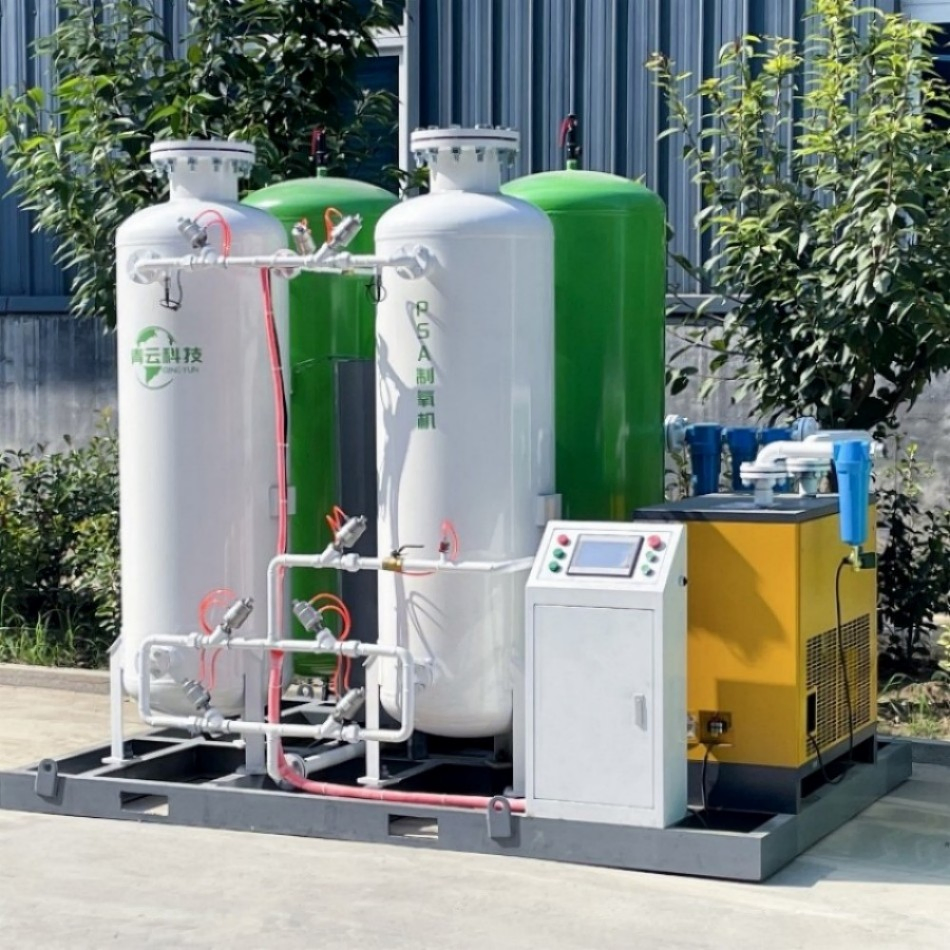

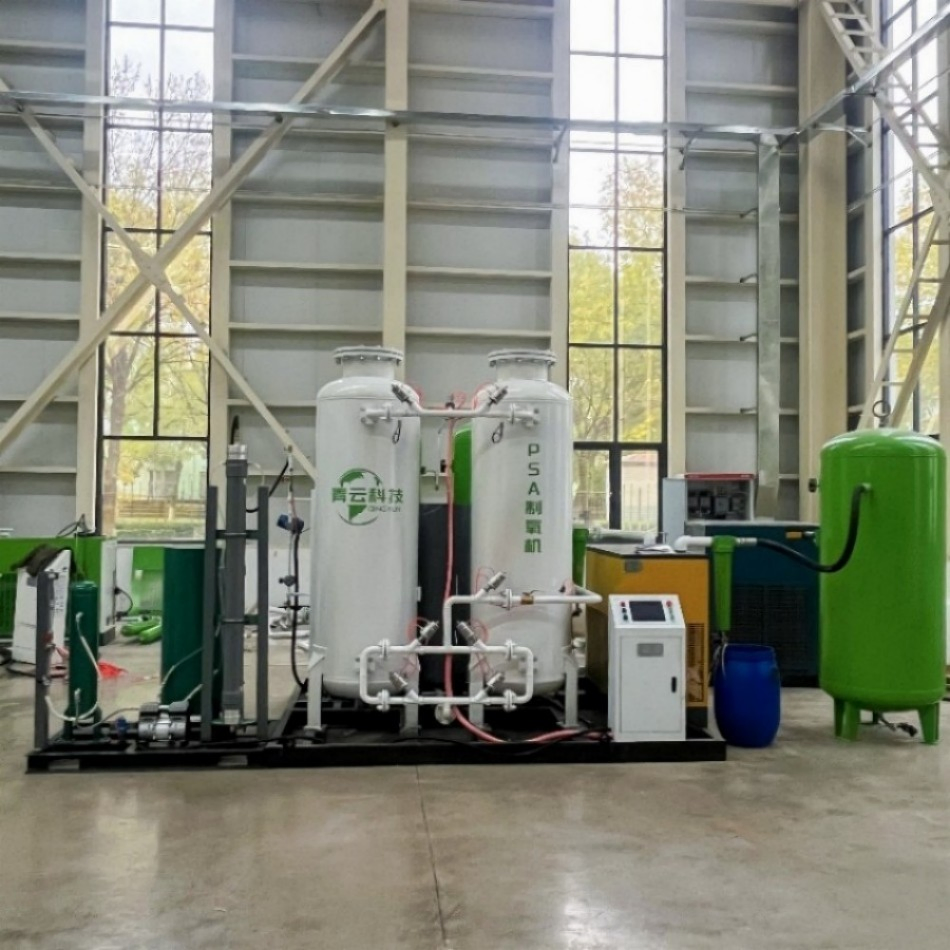

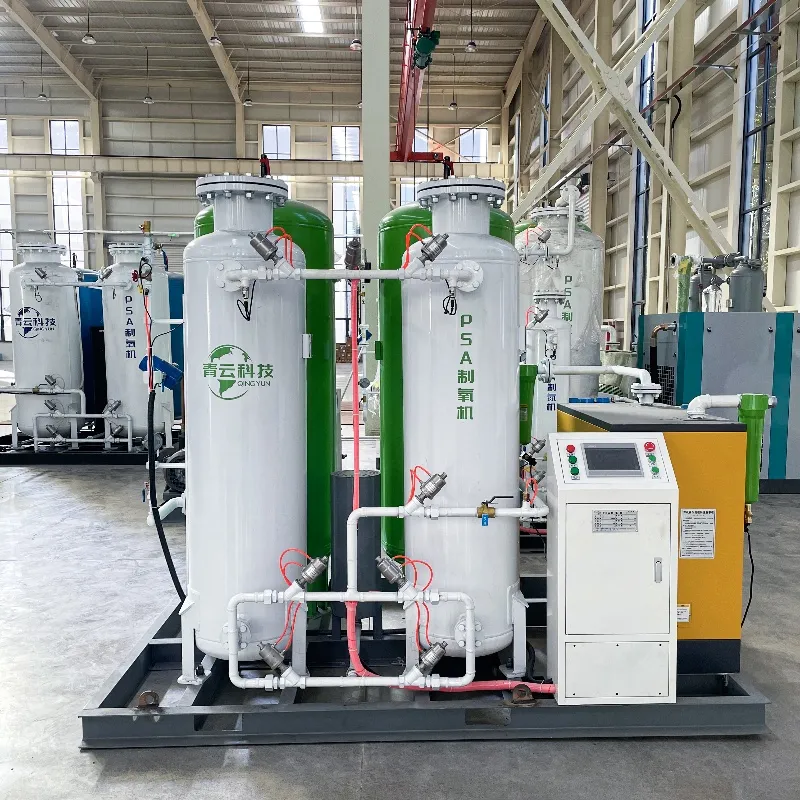

مولد الأكسجين في نظام إنتاج الأكسجين في منشأة الأكسجين:
وفقًا لمبدأ امتزاز تأرجح الضغط، يتم استخدام المنخل الجزيئي الزيوليت كمثني. وبسبب خصائص الامتصاص الانتقائي للمنخل الجزيئي الزيوليت، يتم امتصاص النيتروجين بكميات كبيرة بواسطة المنخل الجزيئي، ويتم إثراء الأكسجين في مرحلة الغاز، وتحقيق فصل الأكسجين النيتروجين تحت إجراء امتصاص التأرجح بالضغط. يتم امتصاص الأكسجين أثناء تنفيذ عملية إزالة المول والتجديد، وذلك من خلال استخدام بنية برجية مزدوجة أو متعددة الأبراج. يتم التحكم في فتح الصمامات الهوائية وإغلاقها بواسطة برامج ذكية مثل PLC، مما يسمح للبرجين أو أكثر بالدوران بالتناوب وإنتاج الأكسجين عالي الجودة بشكل مستمر.
- 1) ضاغط الهواء (من النوع الملولب): يُستخدم الهواء كمادة خام لتجميع وضغط الهواء إلى 8 بار.
- 2) مجفف بارد: يزيل التكوين القياسي الرطوبة والشوائب من الهواء، ما يجعل نقطة الندى تصل إلى -20 درجة مئوية (يستخدم التكوين المتوسط مجفف الامتزاز، تصل نقطة الندى إلى -40 درجة مئوية؛ تستخدم التهيئة المتقدمة مجفف المجموعة، وتبلغ نقطة الندى -60 درجة مئوية).
- 3) الفلتر الدقيق: فلتر مكيف الهواء ثلاثي المراحل لإزالة الزيت وإزالة الغبار وإزالة الشوائب.
- 4) خزان الهواء المؤقت: يخزن الهواء النقي والجاف كاحتياطي للمواد الخام بغرض الامتصاص والفصل فيما بعد بين الأكسجين والنيتروجين.
- 5) برج الامتزاز: يمكن لأبراج الامتزاز A&B العمل بالتناوب، وتجديد الامتزاز، وتصفية جزيئات الأكسجين عن طريق ملء السيفز الجزيئي من نوع الصوديوم.
- 6) محلل الأكسجين والنيتروجين: الرصد والتحليل في الوقت الحقيقي لنقاء الأكسجين والنيتروجين.

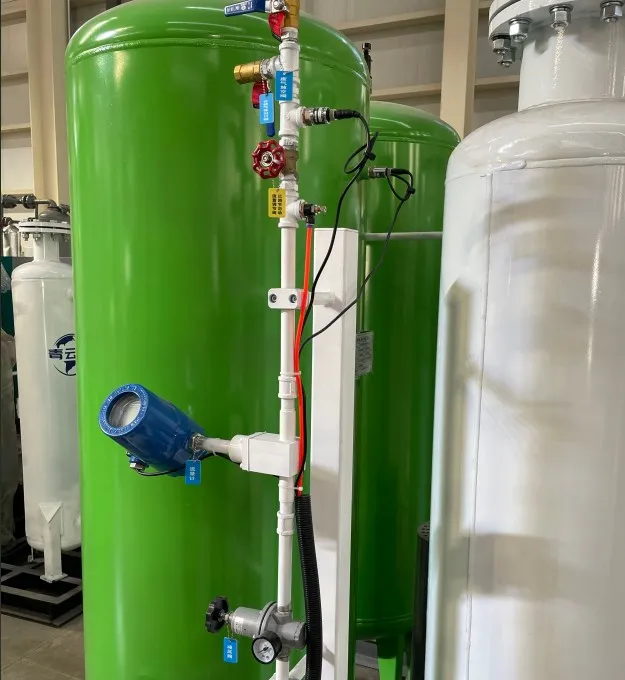

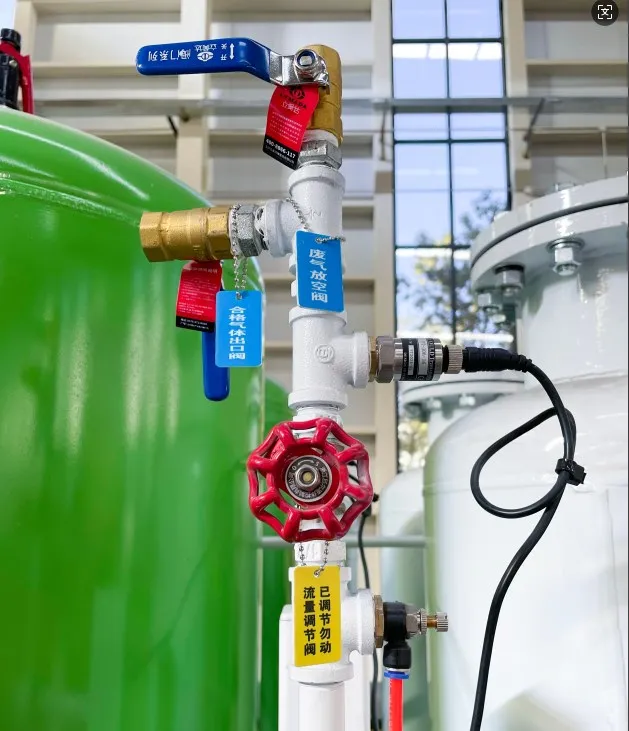

- 7) الصمامات وخطوط الأنابيب: تحقق صمامات التحكم الذكي التشغيل التلقائي الكامل للمعدات، والتحكم في PLC، وخطوط أنابيب SUS304.
- 8) خزانات الأكسجين والنيتروجين: تخزين الأكسجين والنيتروجين بنقاء مؤهل.
- 9) منظم الضغط: اضبط ضغط مخرج الأكسجين والنيتروجين (3 إلى 6 بار) وأثبّته.
- 10) فلتر الغبار: أزل الغبار الذي تسببه المناخل الجزيئية في الأكسجين والنيتروجين.
- 11) صمام الفحص: يمنع الأكسجين وانعاكسين النيتروجين.
- 12) الشاحن التوربيني: معزز أكسجين ونيتروجين يعزز ضغط الأكسجين والنيتروجين إلى ضغط التعبئة، وعادة ما يكون 150 بار أو 200 بار.
- 13) صمام تنظيم الضغط: تنظيم ضغط ضاغط الأكسجين والنيتروجين.
- 14) صف التعبئة: تقسيم الأكسجين والنيتروجين عالي الضغط إلى كل أسطوانة غاز.
- 1. استنادًا إلى مبدأ امتزاز تأرجح الضغط، والنضج، والموثوقية.
- 2. تبديل ذكي لدورة اللين، نقاء وتدفق قابلان للضبط ضمن نطاق معين. إن تكوين مكونات النظام المختلفة ذات الصلة معقول ومعدل العطل منخفض. مكونات داخلية معقولة وتوزيع منتظم لتيار الهواء وتأثير أقل لتيار الهواء عالي السرعة.
- 3. تصميم مثالي للعملية، تأثير مثالي على الاستخدام.
- 4. تعمل تدابير حماية المنخل الجزيئي الفريد على إطالة عمر خدمة المناخل الجزيئية الزيوليت (المناخل الجزيئية الكربونية).
- 5. جهاز عادم أكسجين (نيتروجين) غير مؤهل من السلسلة الذكية، جودة أكسجين (نيتروجين) منتج التغليف.
- 6. معدل تدفق جهاز الأكسجين (النيتروجين) الاختياري، نظام الضبط التلقائي النقاء، نظام التحكم عن بُعد، إلخ. تغادر الماكينة بأكملها المصنع دون أي معدات أساسية في الداخل. إن إقران خطوط الأنابيب وتركيبها مناسبين.
- 7. سهل التشغيل، وثابت للتشغيل، ومؤتمت بشكل كبير، وقادرة على التشغيل بدون طيار.
| مواصفات الأداء الرئيسية |
| إنتاج الأكسجين |
200-3 نانمتر مكعب/ساعة |
نقاء الأكسجين |
90±3% |
| ضغط الأكسجين |
0.4-0.6 ميجابا |
نقطة الندى |
≤ - 40 درجة مئوية |
| منطقة التطبيق |
المساعدة الطبية، والصناعية للاحتراق، ومعالجة مياه الصرف الصحي، وتربية الحيوانات، وما إلى ذلك |
| المكونات الرئيسية |
ضاغط الهواء، نظام تنقية الهواء، خزان احتياطي الهواء، خزان الأكسجين المؤقت، برج الامتزاز، خزانة التحكم PLC، محلل الأكسجين، معزز، خطوط أنابيب هيكل الصمام، إلخ |
| تفاصيل النظام الفنية |
| الإخراج |
3 ني³/س |
النوع |
مركبة على زلقة |
| الضمان |
عام واحد |
استهلاك فعال للغاز |
0.6 نانمتر مكعب/دقيقة/7-8 كجم |
| تاريخ التسليم |
15-20 يوم عمل |
| اسم المكون |
الأبعاد (مم) |
الوزن (كجم) |
استهلاك الطاقة (كيلووات) |
| ضاغط الهواء |
950*620*850 |
260 |
5.5 |
| مولد الأكسجين |
1800*1100*2100 |
650 |
1 |
| الشاحن التوربيني + مشعب الشحن |
1270*920*1160 |
360 |
5.5 |
| المجموع |
6.014CBM |
1270KG |
12 كيلووات |
الأسئلة المتداولة
هل يمكنك إنشاء علامتنا التجارية على منتجاتك؟
نعم، يمكننا طباعة شعارك على كل من المنتجات والحزمة وفقًا لرغبتك.
كيف نضمن جودة منتجاتك؟
نحن نقوم بعملية تفتيش صارمة ومستمرة خلال مراحل الإنتاج كافة، كما نقوم باختبار الأداء الكامل للمعدات قبل إرسال الشحنة.
ما هو وقت الإنتاج المتوقع؟
يستغرق وقت الإنتاج حوالي 30 يومًا من تاريخ تأكيد الطلب بشكل رسمي.
هل يمكنك تقديم نموذج أو عينة؟
نعم، يمكننا توفير نموذج أو عينة للطلب، ويتم دفع تكلفة العينة بالإضافة إلى رسوم الشحن والتوصيل.
ما هي درجة نقاء الأكسجين التي ينتجها المولد؟
تصل نسبة نقاء الأكسجين المنتجة إلى 90±3%، مع ضغط مخرج يتراوح بين 0.4 إلى 0.6 ميجابا.
ما هي المكونات الأساسية لنظام إنتاج الأكسجين؟
يتكون النظام بشكل رئيسي من ضاغط الهواء، نظام تنقية الهواء، خزان احتياطي الهواء، خزان الأكسجين المؤقت، برج الامتزاز، خزانة التحكم PLC، محلل الأكسجين، والمعزز (الشاحن التوربيني).
